..双排双立杆外脚手架施工方案

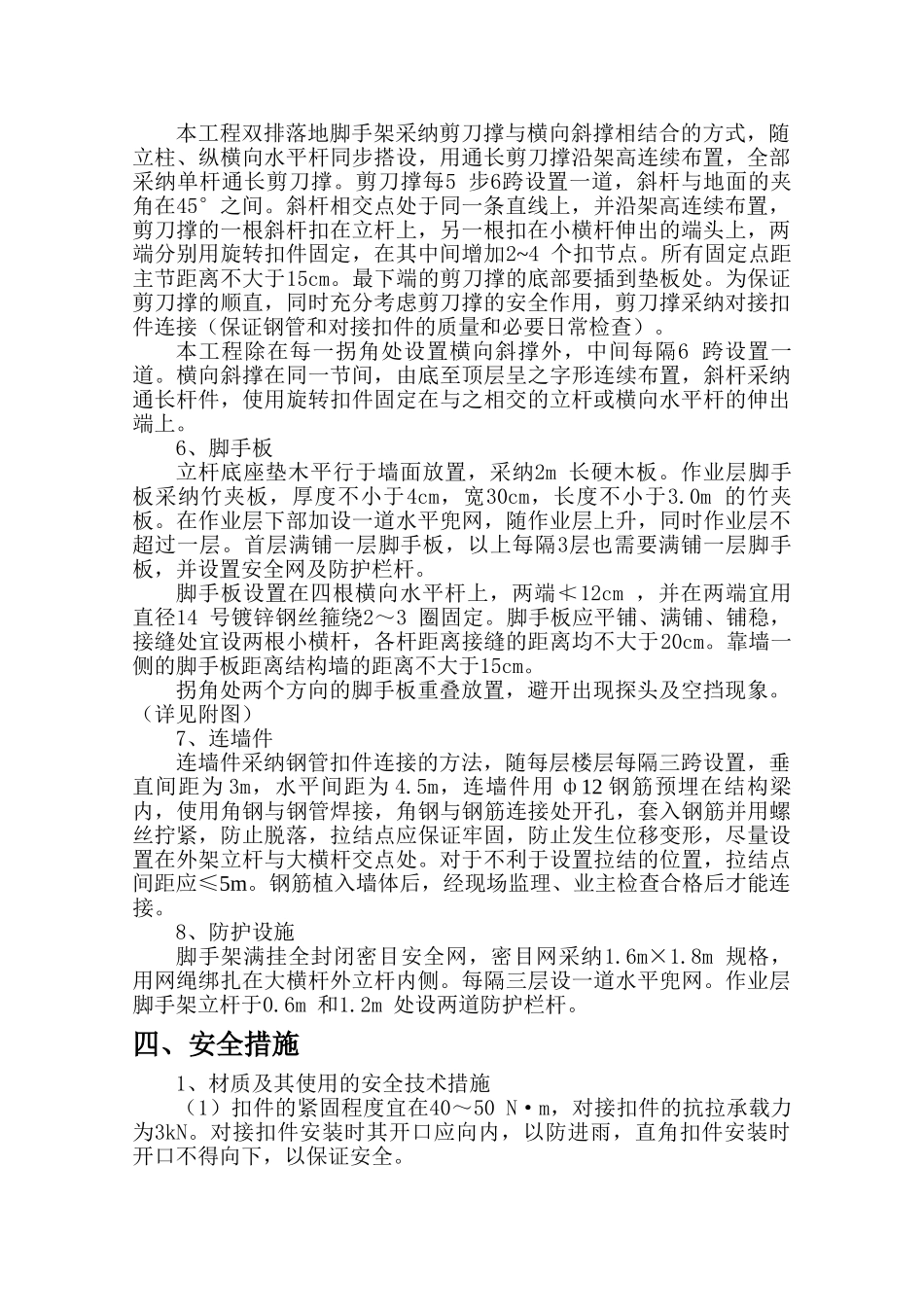

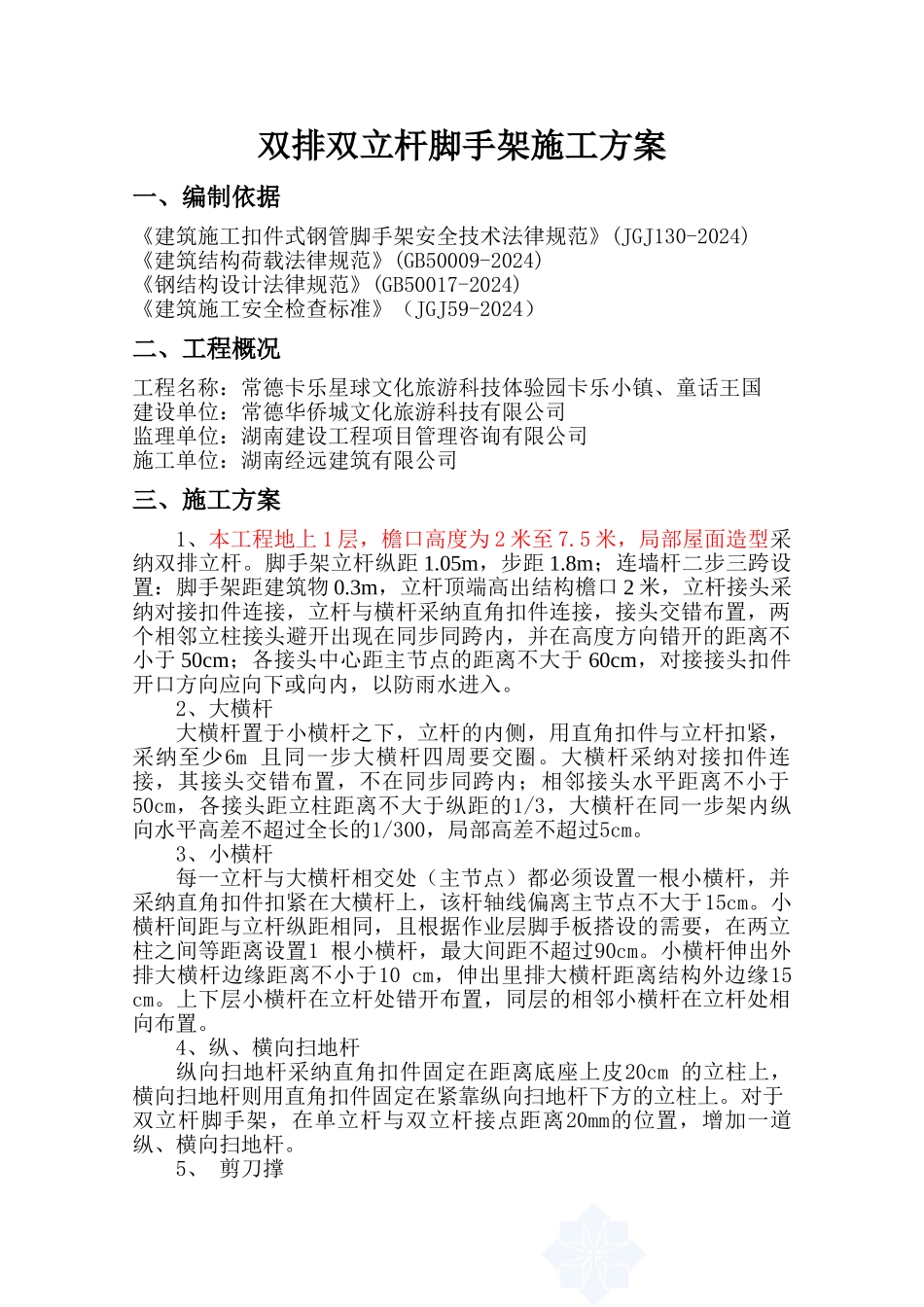

双排双立杆脚手架施工方案一、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2024)《建筑结构荷载法律规范》(GB50009-2024)《钢结构设计法律规范》(GB50017-2024) 《建筑施工安全检查标准》（JGJ59-2024）二、工程概况工程名称：常德卡乐星球文化旅游科技体验园卡乐小镇、童话王国建设单位：常德华侨城文化旅游科技有限公司监理单位：湖南建设工程项目管理咨询有限公司施工单位：湖南经远建筑有限公司三、施工方案1、本工程地上 1 层，檐口高度为 2 米至 7.5 米，局部屋面造型采纳双排立杆。脚手架立杆纵距 1.05m，步距 1.8m；连墙杆二步三跨设置：脚手架距建筑物 0.3m，立杆顶端高出结构檐口 2 米，立杆接头采纳对接扣件连接，立杆与横杆采纳直角扣件连接，接头交错布置，两个相邻立柱接头避开出现在同步同跨内，并在高度方向错开的距离不小于 50cm；各接头中心距主节点的距离不大于 60cm，对接接头扣件开口方向应向下或向内，以防雨水进入。2、大横杆大横杆置于小横杆之下，立杆的内侧，用直角扣件与立杆扣紧，采纳至少6m 且同一步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3，大横杆在同一步架内纵向水平高差不超过全长的1/300，局部高差不超过5cm。3、小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1 根小横杆，最大间距不超过90cm。小横杆伸出外排大横杆边缘距离不小于10 cm，伸出里排大横杆距离结构外边缘15 cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。4、纵、横向扫地杆纵向扫地杆采纳直角扣件固定在距离底座上皮20cm 的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于双立杆脚手架，在单立杆与双立杆接点距离20mm的位置，增加一道纵、横向扫地杆。5、 剪刀撑本工程双排落地脚手架采纳剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采纳单杆通长剪刀撑。剪刀撑每5 步6跨设置一道，斜杆与地面的夹角在45°之间。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别...
