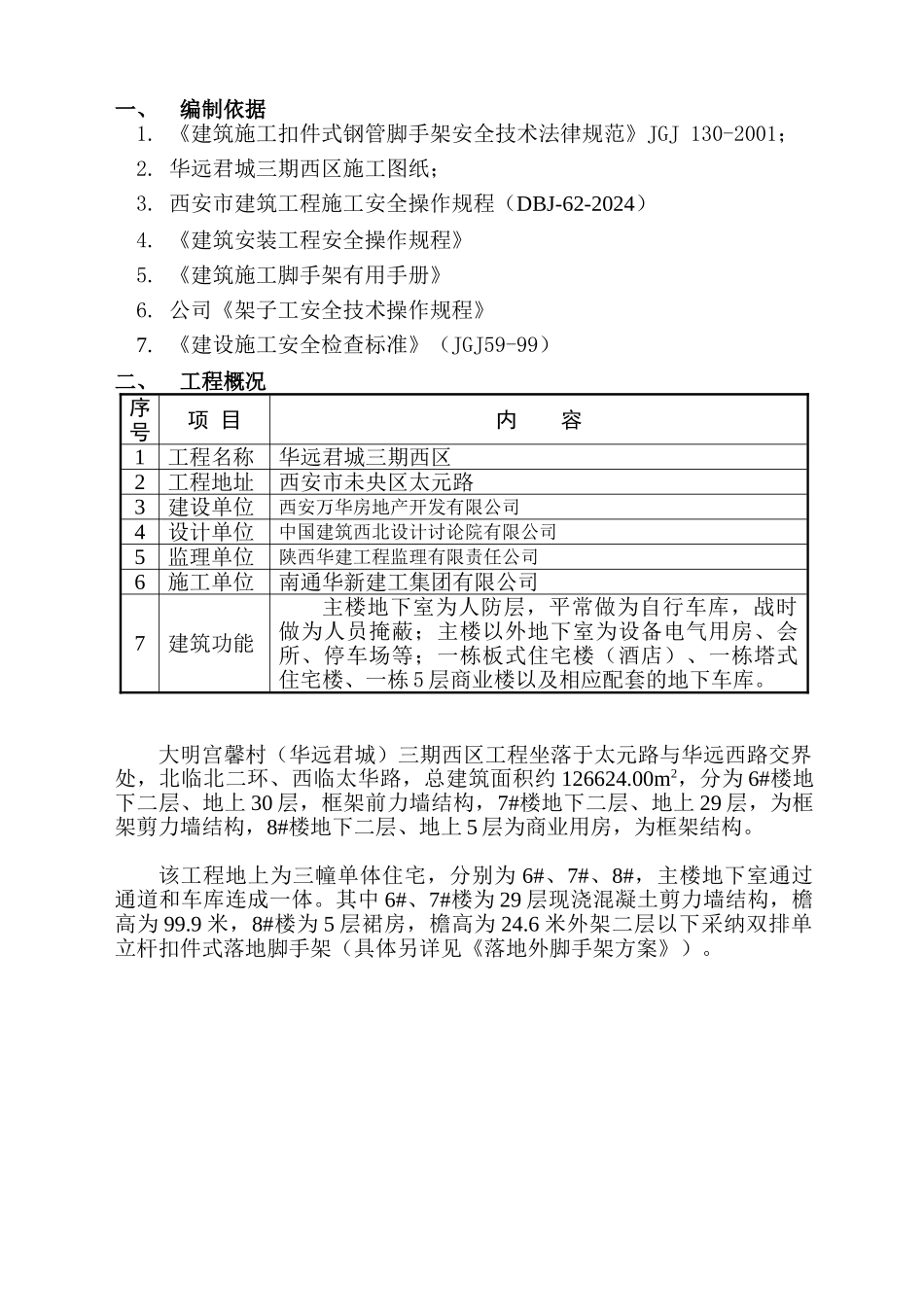

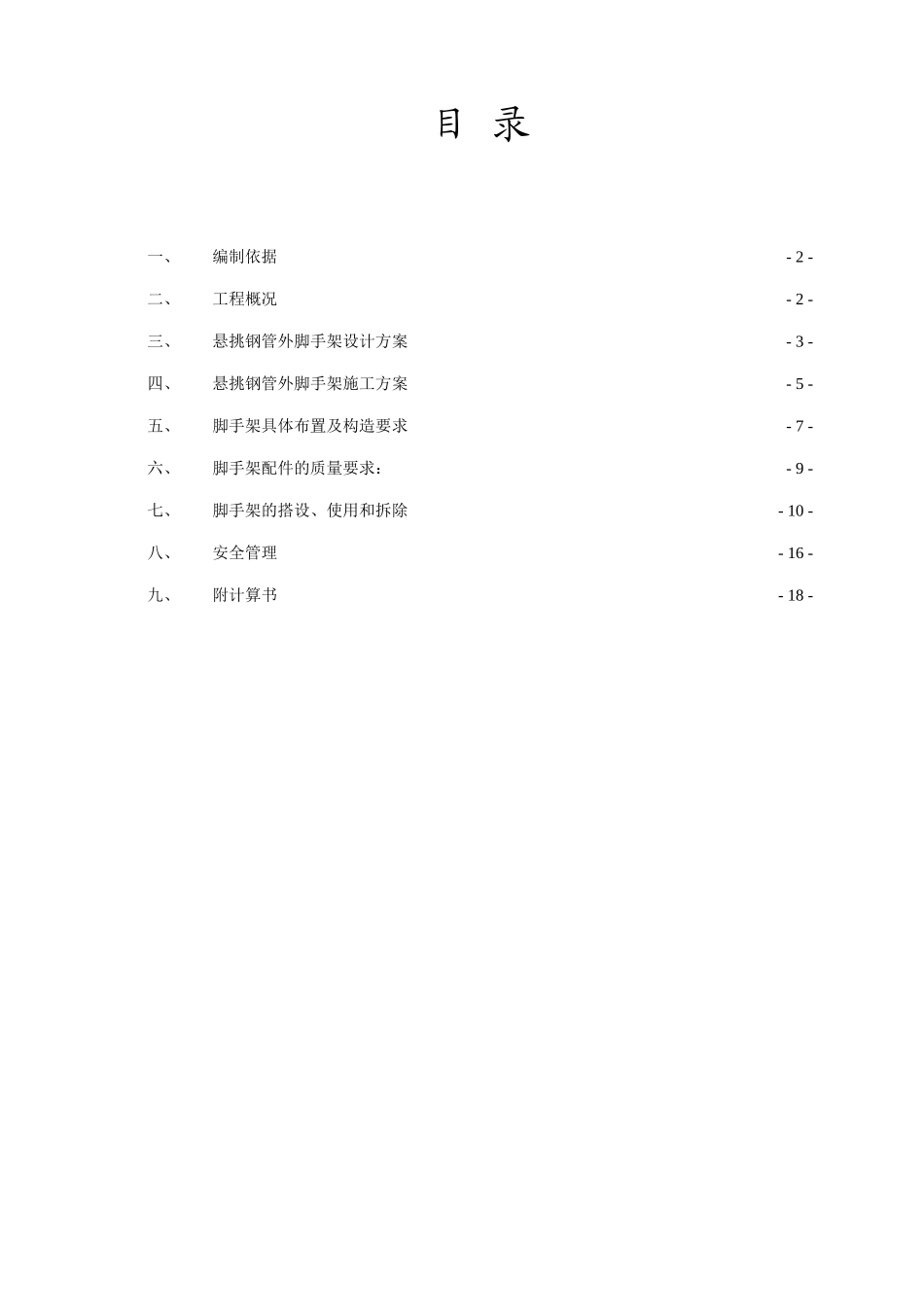

目 录一、编制依据- 2 -二、工程概况- 2 -三、悬挑钢管外脚手架设计方案- 3 -四、悬挑钢管外脚手架施工方案- 5 -五、脚手架具体布置及构造要求- 7 -六、脚手架配件的质量要求：- 9 -七、脚手架的搭设、使用和拆除- 10 -八、安全管理- 16 -九、附计算书- 18 -一、编制依据1. 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130-2001；2. 华远君城三期西区施工图纸；3. 西安市建筑工程施工安全操作规程（DBJ-62-2024）4. 《建筑安装工程安全操作规程》5. 《建筑施工脚手架有用手册》6. 公司《架子工安全技术操作规程》7. 《建设施工安全检查标准》（JGJ59-99）二、工程概况序号项 目内 容1工程名称华远君城三期西区2工程地址西安市未央区太元路3建设单位西安万华房地产开发有限公司4设计单位中国建筑西北设计讨论院有限公司5监理单位陕西华建工程监理有限责任公司6施工单位南通华新建工集团有限公司7建筑功能主楼地下室为人防层，平常做为自行车库，战时做为人员掩蔽；主楼以外地下室为设备电气用房、会所、停车场等；一栋板式住宅楼（酒店）、一栋塔式住宅楼、一栋 5 层商业楼以及相应配套的地下车库。大明宫馨村（华远君城）三期西区工程坐落于太元路与华远西路交界处，北临北二环、西临太华路，总建筑面积约 126624.00m2，分为 6#楼地下二层、地上 30 层，框架前力墙结构，7#楼地下二层、地上 29 层，为框架剪力墙结构，8#楼地下二层、地上 5 层为商业用房，为框架结构。该工程地上为三幢单体住宅，分别为 6#、7#、8#，主楼地下室通过通道和车库连成一体。其中 6#、7#楼为 29 层现浇混凝土剪力墙结构，檐高为 99.9 米，8#楼为 5 层裙房，檐高为 24.6 米外架二层以下采纳双排单立杆扣件式落地脚手架（具体另详见《落地外脚手架方案》）。6#、7#、8#楼 1-5 层为非标层，分别为现浇混凝土剪力墙结构，7#楼南标准层层高均为 3150mm，7#楼北标准层层高为 3090mm，6#楼标准层层高为 2950mm，檐高分别为 24.6 米，99.7 米、99.7 米、96.8 米，外架自第二层采纳工字钢悬挑钢管外脚手架。三、悬挑钢管外脚手架设计方案（一）方案选择本工程从第二层开始采纳悬挑外架，支架层设在第二层，悬挑外架采纳 16#工字钢、Φ48×3.5mm 钢管、扣件、安全网等材料进行搭设。悬挑外架为每四层悬挑一次，高度为 14m，第一次悬挑从第 2 层楼地板开始，共挑 7 次分别为 2-4 层、5-8 层、9-12 层...
