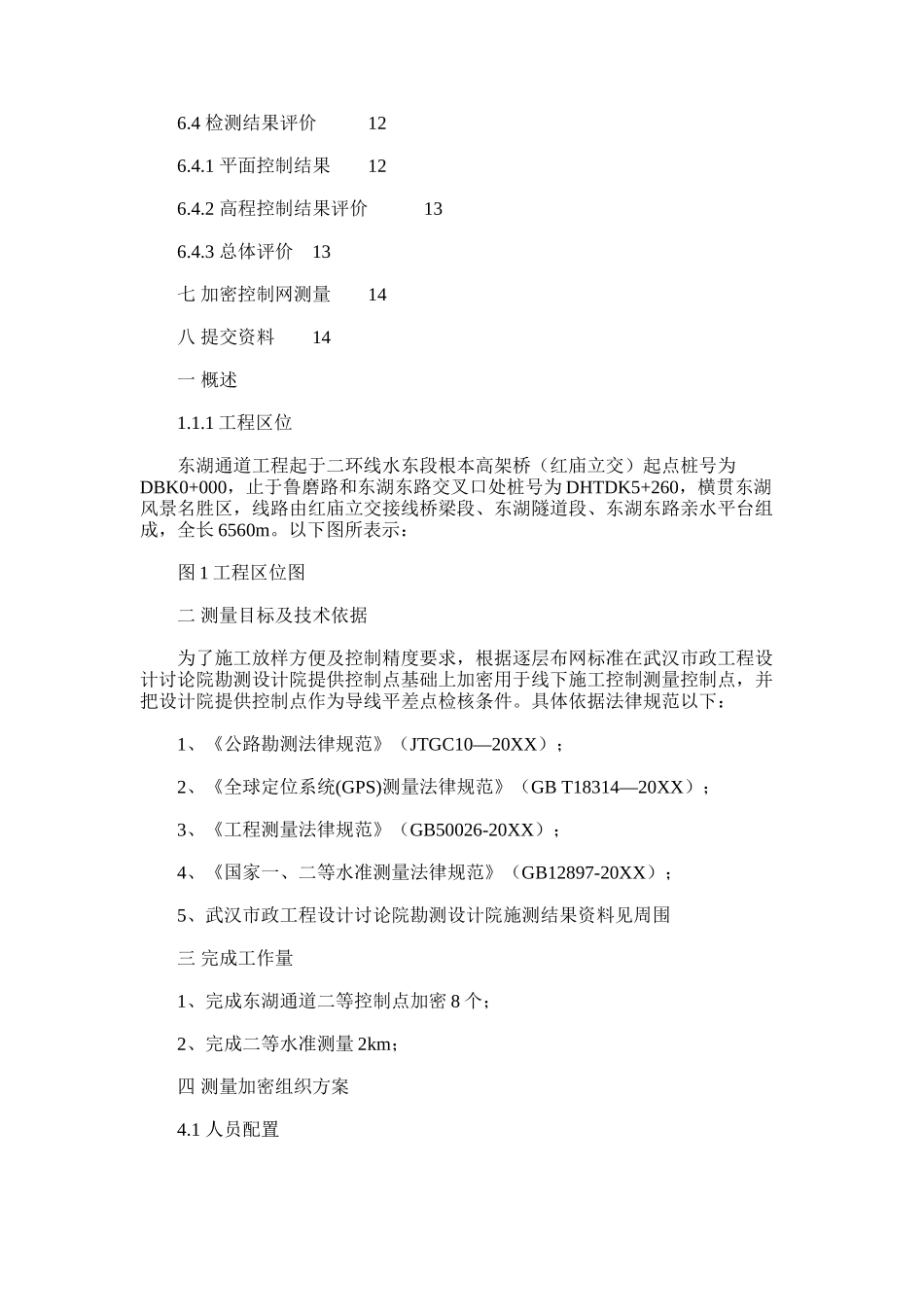

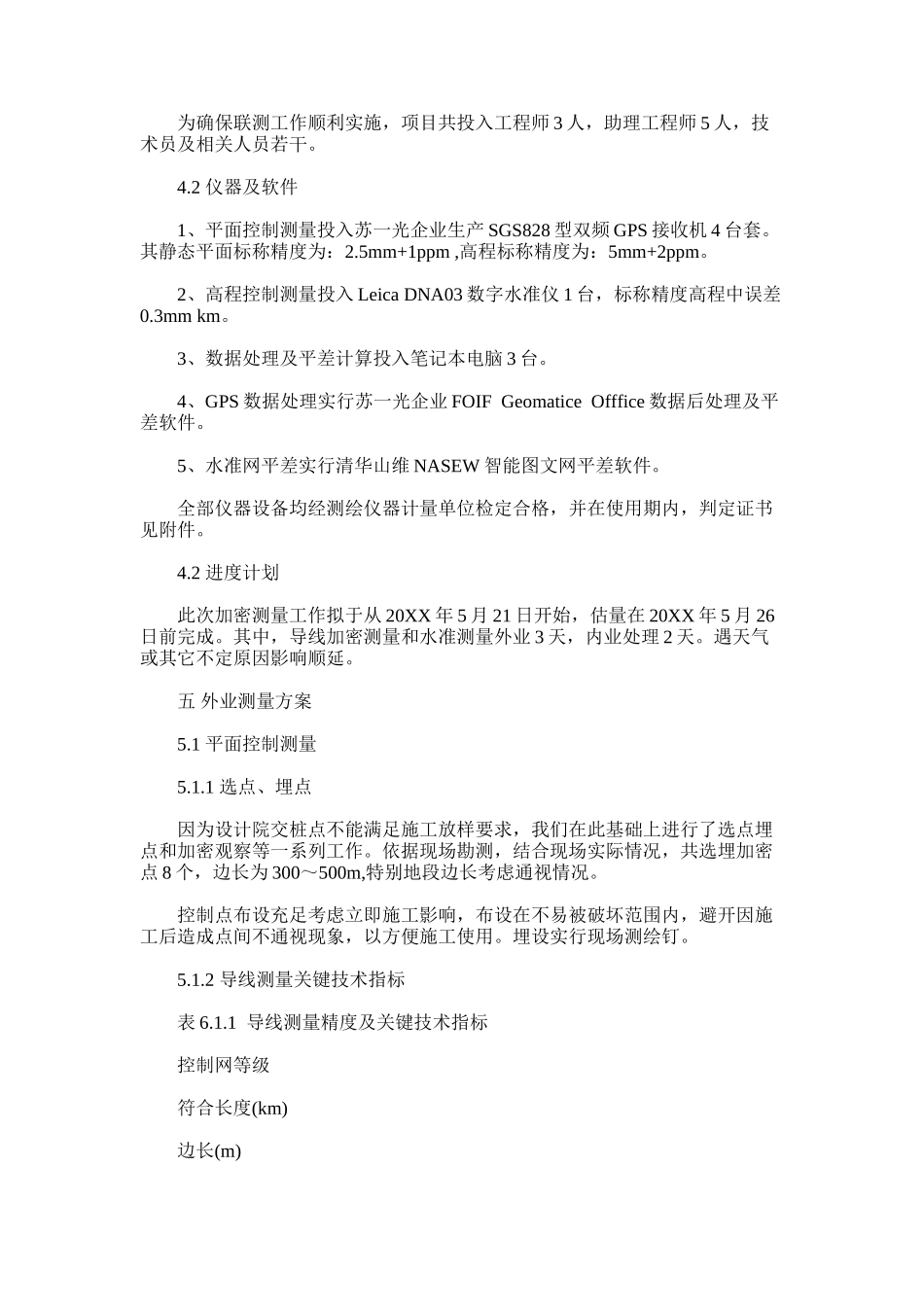

东湖通道工程 控制网加密技术汇报 编制单位：武汉市东湖通道工程第三项目部 编制人： 审核人： 审批人： 编制时间： 二〇一三年四月二十五日 TOC \o "1-3" \h \z \u 一 概述 1 二 实施法律规范 2 三 完成工作量 2 四 现有资料搜集 3 五 人员及仪器投入 3 5.1 参加人员 3 5.2 仪器及软件 3 六 首级控制网联测 4 6.1 控制网测量要求 4 6.1.1 平面控制 4 6.1.2 高程控制 5 6.2 平面控制网复测 5 6.2.1 GPS 观察 5 6.2.2 基线解算及无约束平差 6 6.2.3 约束平差 9 6.3 首级高程控制网复测 10 6.3.1 水准网布设 10 6.3.2 水准观察 11 6.4 检测结果评价 12 6.4.1 平面控制结果 12 6.4.2 高程控制结果评价 13 6.4.3 总体评价 13 七 加密控制网测量 14 八 提交资料 14 一 概述 1.1.1 工程区位 东湖通道工程起于二环线水东段根本高架桥（红庙立交）起点桩号为DBK0+000，止于鲁磨路和东湖东路交叉口处桩号为 DHTDK5+260，横贯东湖风景名胜区，线路由红庙立交接线桥梁段、东湖隧道段、东湖东路亲水平台组成，全长 6560m。以下图所表示： 图 1 工程区位图 二 测量目标及技术依据 为了施工放样方便及控制精度要求，根据逐层布网标准在武汉市政工程设计讨论院勘测设计院提供控制点基础上加密用于线下施工控制测量控制点，并把设计院提供控制点作为导线平差点检核条件。具体依据法律规范以下： 1、《公路勘测法律规范》（JTGC10—20XX）； 2、《全球定位系统(GPS)测量法律规范》（GB T18314—20XX）； 3、《工程测量法律规范》（GB50026-20XX）； 4、《国家一、二等水准测量法律规范》（GB12897-20XX）； 5、武汉市政工程设计讨论院勘测设计院施测结果资料见周围 三 完成工作量 1、完成东湖通道二等控制点加密 8 个； 2、完成二等水准测量 2km； 四 测量加密组织方案 4.1 人员配置 为确保联测工作顺利实施，项目共投入工程师 3 人，助理工程师 5 人，技术员及相关人员若干。 4.2 仪器及软件 1、平面控制测量投入苏一光企业生产 SGS828 型双频 GPS 接收机 4 台套。其静态平面标称精度为：2.5mm+1ppm ,高程标称精度为：5mm+2ppm。 2、高程控制测量投入 Leica DNA03 数字水准仪 1 台，标称精度高程中误差0.3mm km。 3、数据处理及平差计算投入笔记本电脑 3 台。 4、GPS 数据处理实行苏一光企业 FOIF Geomatice ...
