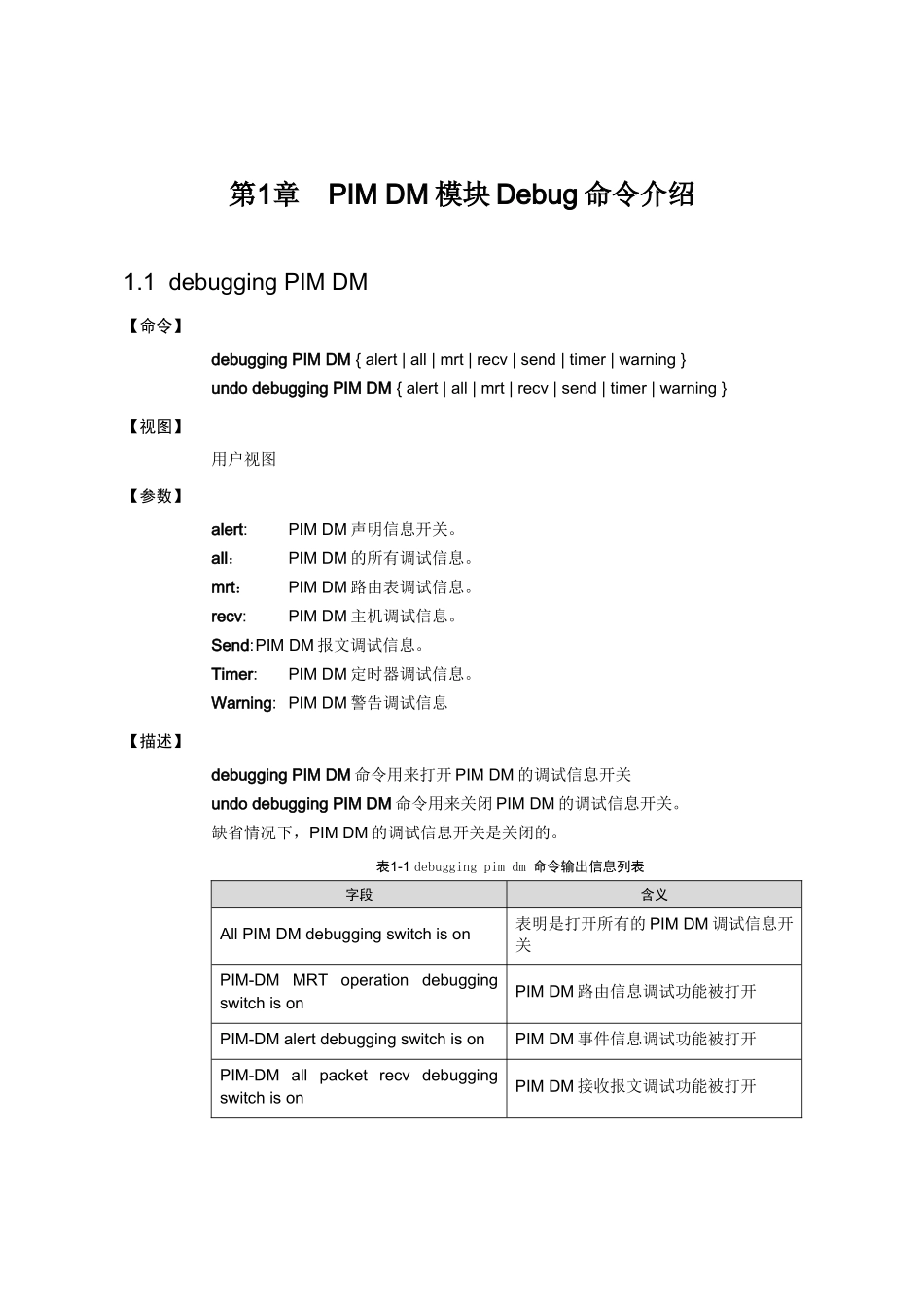

目 录第 1 章 PIM DM 模块 Debug 命令介绍.....................................................................................1-11.1 debugging PIM DM..........................................................................................................1-1第1章 PIM DM 模块 Debug 命令介绍1.1 debugging PIM DM【命令】debugging PIM DM { alert | all | mrt | recv | send | timer | warning }undo debugging PIM DM { alert | all | mrt | recv | send | timer | warning }【视图】用户视图【参数】alert: PIM DM 声明信息开关。all：PIM DM 的所有调试信息。mrt：PIM DM 路由表调试信息。recv:PIM DM 主机调试信息。Send:PIM DM 报文调试信息。Timer:PIM DM 定时器调试信息。Warning: PIM DM 警告调试信息【描述】debugging PIM DM 命令用来打开 PIM DM 的调试信息开关undo debugging PIM DM 命令用来关闭 PIM DM 的调试信息开关。缺省情况下，PIM DM 的调试信息开关是关闭的。表1-1 debugging pim dm 命令输出信息列表字段含义All PIM DM debugging switch is on表明是打开所有的 PIM DM 调试信息开关PIM-DM MRT operation debugging switch is onPIM DM 路由信息调试功能被打开PIM-DM alert debugging switch is onPIM DM 事件信息调试功能被打开PIM-DM all packet recv debugging switch is onPIM DM 接收报文调试功能被打开PIM-DM all packet send debugging switch is onPIM DM 发送报文调试信息功能被打开PIM-DM timer debugging switch is onPIM DM 计时器调试信息功能被打开PIM-DM warning debugging switch is onPIM DM 警告调试信息功能被打开表1-2 debugging pim dm alert 命令输出信息列表字段含义SG PRUNE: (S,G)SG(S,G)剪枝SG PRUNE: (S,G), but route not found in PIM-DM MRT!SG(S,G)剪枝,但是路由器没有发现 PIM DM MRTSG CREATION: (S,G)创建 SG 项WRONGIF: (S,G), Ethernet0/0(X.X.X.X), no downstream组(S,G)在接口 e0/0 上没有下游表1-3 debugging pim dm mrt 命令输出信息列表字段含义Ready to make pruned downstream Vlan-interface101(X.X.X.X) of (S,G)forwarding已经准备好使用被剪枝的下游 vl...
