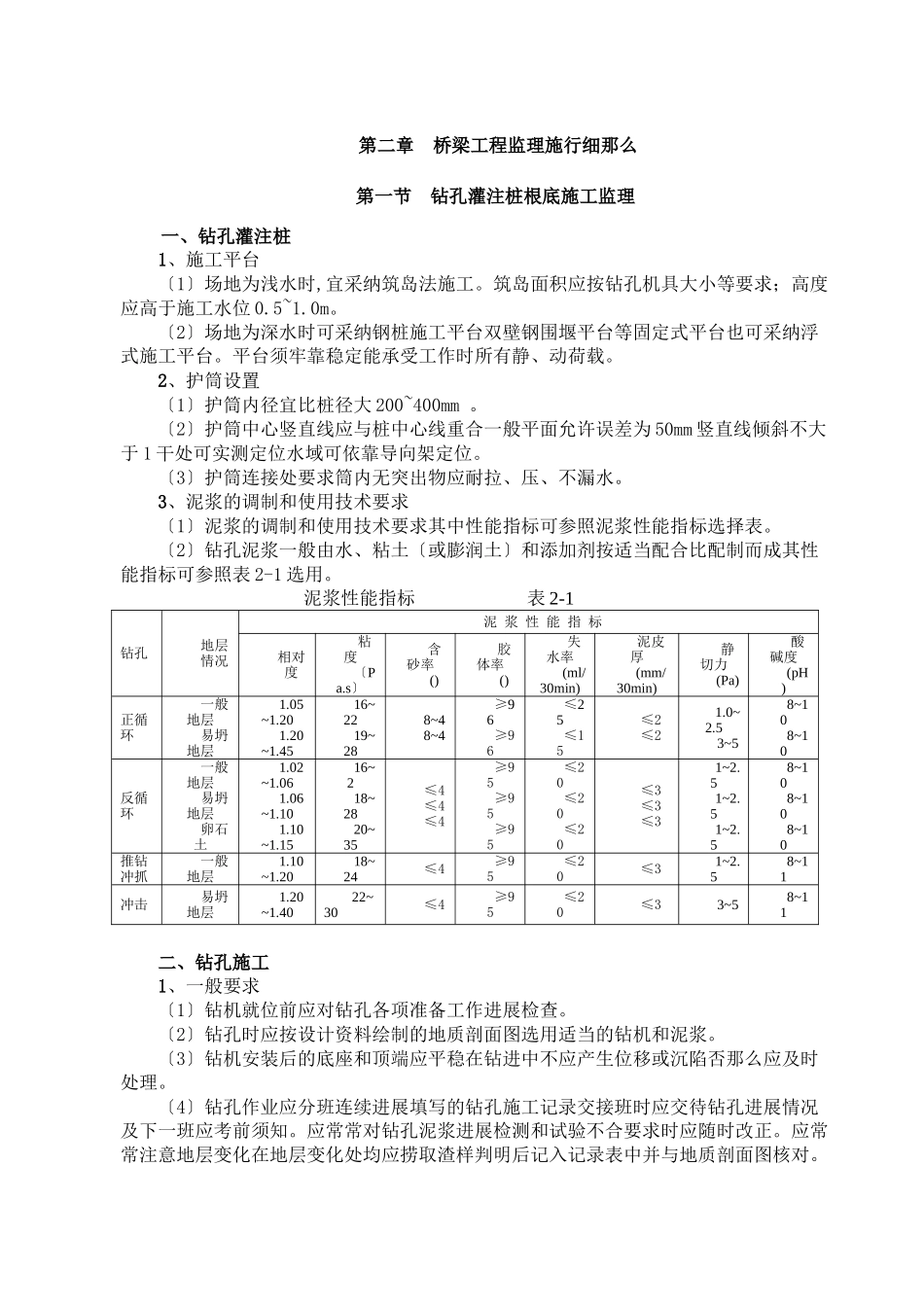

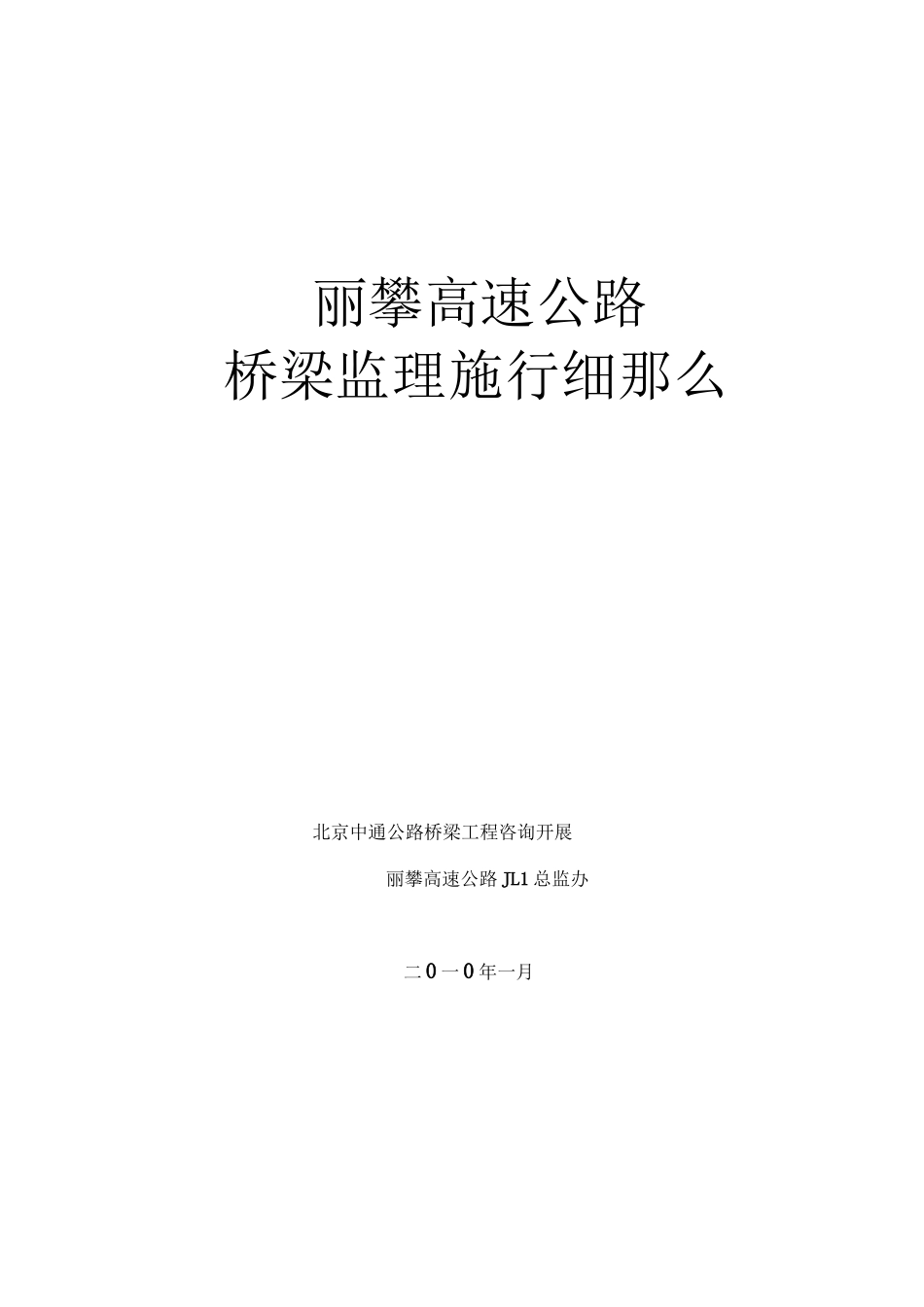

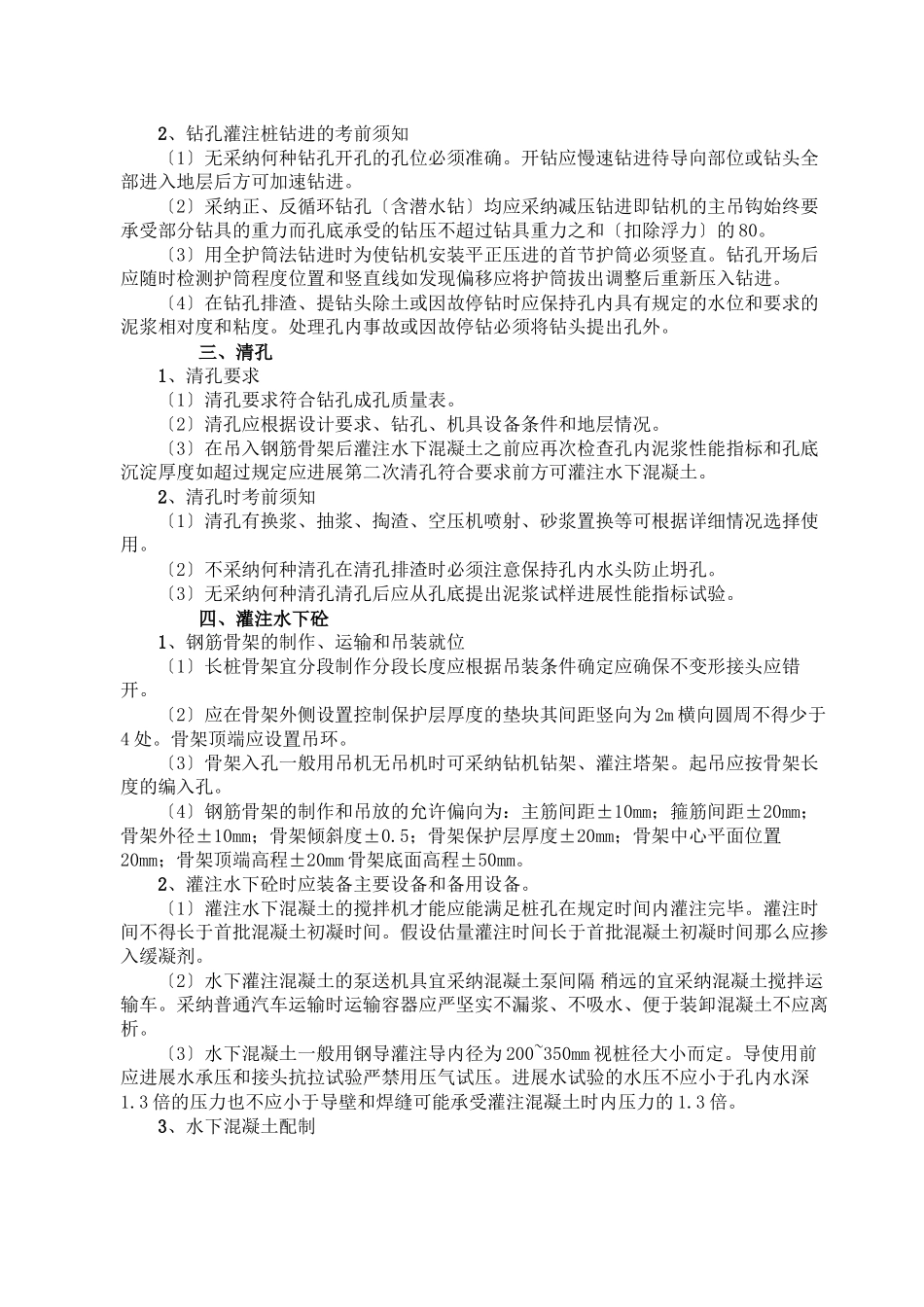

丽攀高速公路桥梁监理施行细那么 北京中通公路桥梁工程咨询开展丽攀高速公路 JL1 总监办二 0 一 0 年一月第二章 桥梁工程监理施行细那么第一节 钻孔灌注桩根底施工监理一、钻孔灌注桩1、施工平台〔1〕场地为浅水时,宜采纳筑岛法施工。筑岛面积应按钻孔机具大小等要求；高度应高于施工水位 0.5~1.0m。〔2〕场地为深水时可采纳钢桩施工平台双壁钢围堰平台等固定式平台也可采纳浮式施工平台。平台须牢靠稳定能承受工作时所有静、动荷载。2、护筒设置〔1〕护筒内径宜比桩径大 200~400mm 。〔2〕护筒中心竖直线应与桩中心线重合一般平面允许误差为 50mm 竖直线倾斜不大于 1 干处可实测定位水域可依靠导向架定位。〔3〕护筒连接处要求筒内无突出物应耐拉、压、不漏水。3、泥浆的调制和使用技术要求〔1〕泥浆的调制和使用技术要求其中性能指标可参照泥浆性能指标选择表。〔2〕钻孔泥浆一般由水、粘土〔或膨润土〕和添加剂按适当配合比配制而成其性能指标可参照表 2-1 选用。 泥浆性能指标 表 2-1二、钻孔施工1、一般要求〔1〕钻机就位前应对钻孔各项准备工作进展检查。〔2〕钻孔时应按设计资料绘制的地质剖面图选用适当的钻机和泥浆。〔3〕钻机安装后的底座和顶端应平稳在钻进中不应产生位移或沉陷否那么应及时处理。〔4〕钻孔作业应分班连续进展填写的钻孔施工记录交接班时应交待钻孔进展情况及下一班应考前须知。应常常对钻孔泥浆进展检测和试验不合要求时应随时改正。应常常注意地层变化在地层变化处均应捞取渣样判明后记入记录表中并与地质剖面图核对。钻孔地层情况 泥 浆 性 能 指 标相对度粘度〔Pa.s〕含砂率()胶体率()失水率(ml/30min)泥皮厚(mm/30min)静切力(Pa)酸碱度(pH)正循环一般地层易坍地层1.05~1.201.20~1.4516~2219~288~48~4≥96≥96≤25≤15≤2≤21.0~2.53~58~108~10反循环一般地层易坍地层卵石土1.02~1.061.06~1.101.10~1.1516~218~2820~35≤4≤4≤4≥95≥95≥95≤20≤20≤20≤3≤3≤31~2.51~2.51~2.58~108~108~10推钻冲抓一般地层1.10~1.2018~24≤4≥95≤20≤31~2.58~11冲击易坍地层1.20~1.4022~30≤4≥95≤20≤33~58~112、钻孔灌注桩钻进的考前须知〔1〕无采纳何种钻孔开孔的孔位必须准确。开钻应慢速钻进待导向部位或钻头全部进入地层后方可加速钻进。〔2〕采纳正、反循环钻孔〔含潜水钻〕均应采纳减压钻进即钻机的主吊钩始终要承受部分钻具的重力而孔底承受的钻压不超过钻具重力之和〔扣除浮力〕的 80...
