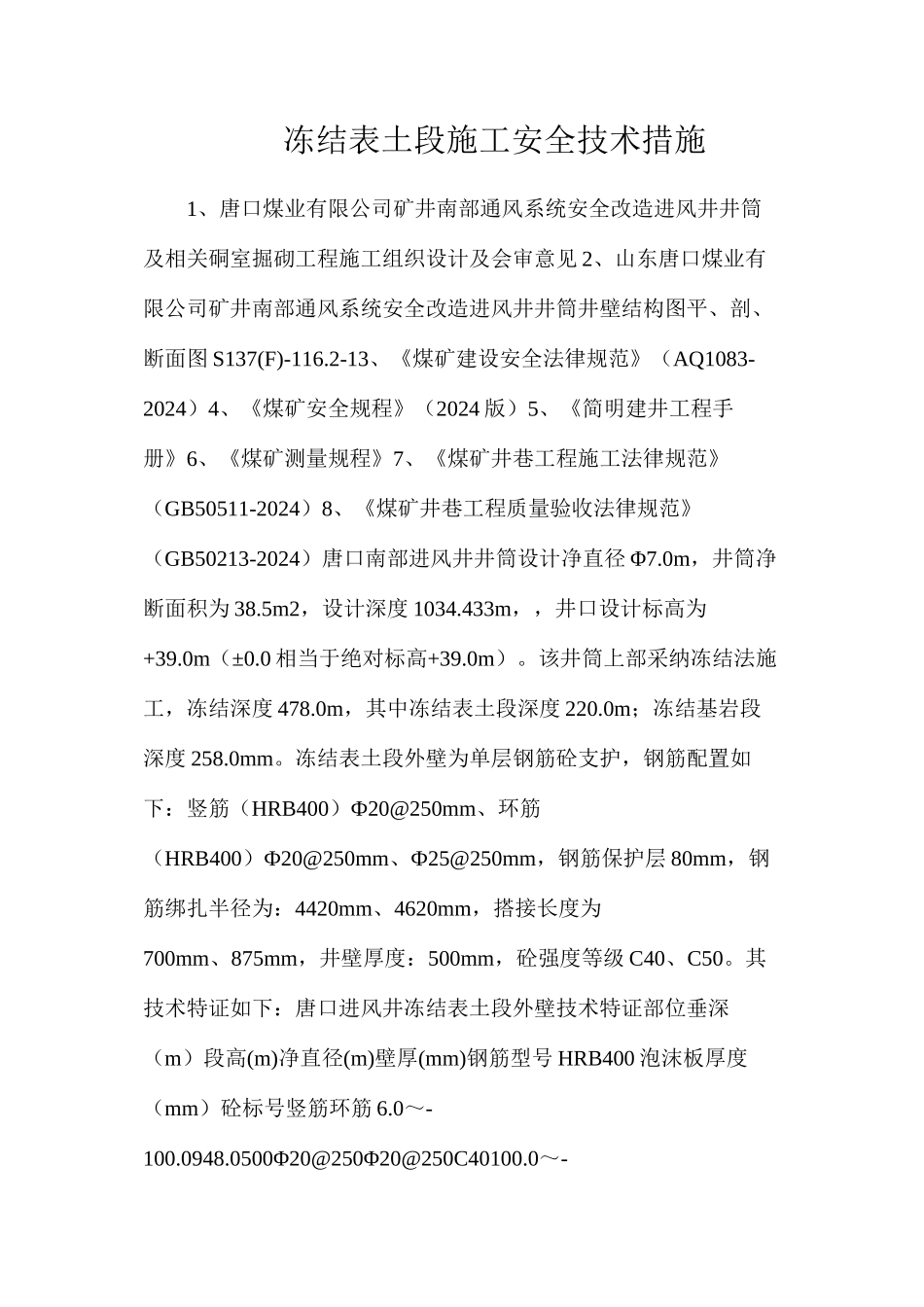

冻结表土段施工安全技术措施

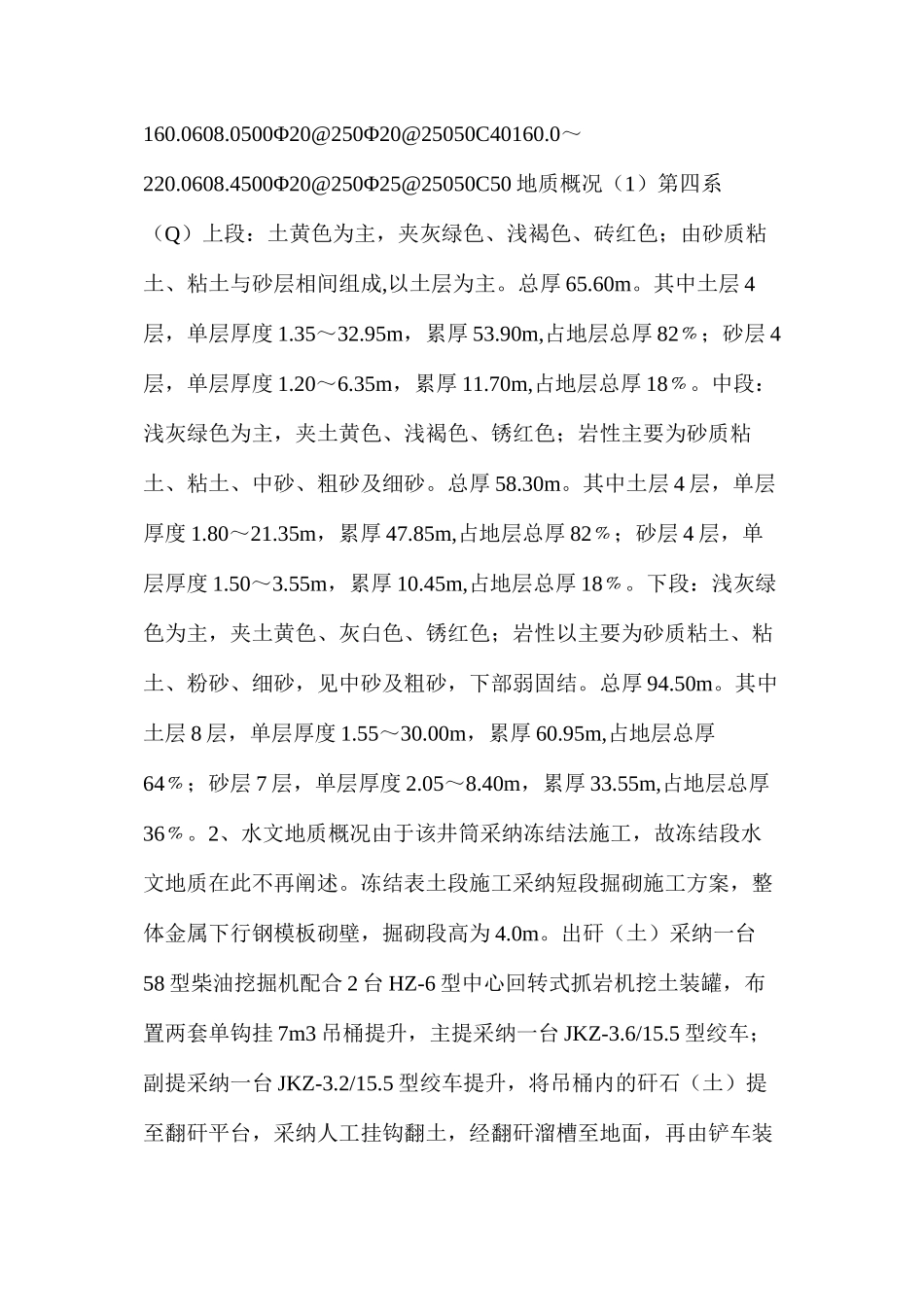

冻结表土段施工安全技术措施1、唐口煤业有限公司矿井南部通风系统安全改造进风井井筒及相关硐室掘砌工程施工组织设计及会审意见 2、山东唐口煤业有限公司矿井南部通风系统安全改造进风井井筒井壁结构图平、剖、断面图 S137(F)-116.2-13、《煤矿建设安全法律规范》（AQ1083-2024）4、《煤矿安全规程》（2024 版）5、《简明建井工程手册》6、《煤矿测量规程》7、《煤矿井巷工程施工法律规范》（GB50511-2024）8、《煤矿井巷工程质量验收法律规范》（GB50213-2024）唐口南部进风井井筒设计净直径 Φ7.0m，井筒净断面积为 38.5m2，设计深度 1034.433m，，井口设计标高为+39.0m（±0.0 相当于绝对标高+39.0m）。该井筒上部采纳冻结法施工，冻结深度 478.0m，其中冻结表土段深度 220.0m；冻结基岩段深度 258.0mm。冻结表土段外壁为单层钢筋砼支护，钢筋配置如下：竖筋（HRB400）Ф20@250mm、环筋（HRB400）Ф20@250mm、Ф25@250mm，钢筋保护层 80mm，钢筋绑扎半径为：4420mm、4620mm，搭接长度为700mm、875mm，井壁厚度：500mm，砼强度等级 C40、C50。其技术特证如下：唐口进风井冻结表土段外壁技术特证部位垂深（m）段高(m)净直径(m)壁厚(mm)钢筋型号 HRB400 泡沫板厚度（mm）砼标号竖筋环筋 6.0～-100.0948.0500Φ20@250Φ20@250C40100.0～-160.0608.0500Φ20@250Φ20@25050C40160.0～220.0608.4500Φ20@250Φ25@25050C50 地质概况（1）第四系（Q）上段：土黄色为主，夹灰绿色、浅褐色、砖红色；由砂质粘土、粘土与砂层相间组成,以土层为主。总厚 65.60m。其中土层 4层，单层厚度 1.35～32.95m，累厚 53.90m,占地层总厚 82﹪；砂层 4层，单层厚度 1.20～6.35m，累厚 11.70m,占地层总厚 18﹪。中段：浅灰绿色为主，夹土黄色、浅褐色、锈红色；岩性主要为砂质粘土、粘土、中砂、粗砂及细砂。总厚 58.30m。其中土层 4 层，单层厚度 1.80～21.35m，累厚 47.85m,占地层总厚 82﹪；砂层 4 层，单层厚度 1.50～3.55m，累厚 10.45m,占地层总厚 18﹪。下段：浅灰绿色为主，夹土黄色、灰白色、锈红色；岩性以主要为砂质粘土、粘土、粉砂、细砂，见中砂及粗砂，下部弱固结。总厚 94.50m。其中土层 8 层，单层厚度 1.55～30.00m，累厚 60.95m,占地层总厚64﹪；砂层 7 层，单层厚度 2.05～8.40m，累厚 33.55m,占地层总厚36﹪。2、水文地质概况由于该井筒采纳冻结法施工，故冻结段水文地质在此不再阐述。冻结表土段施工...
