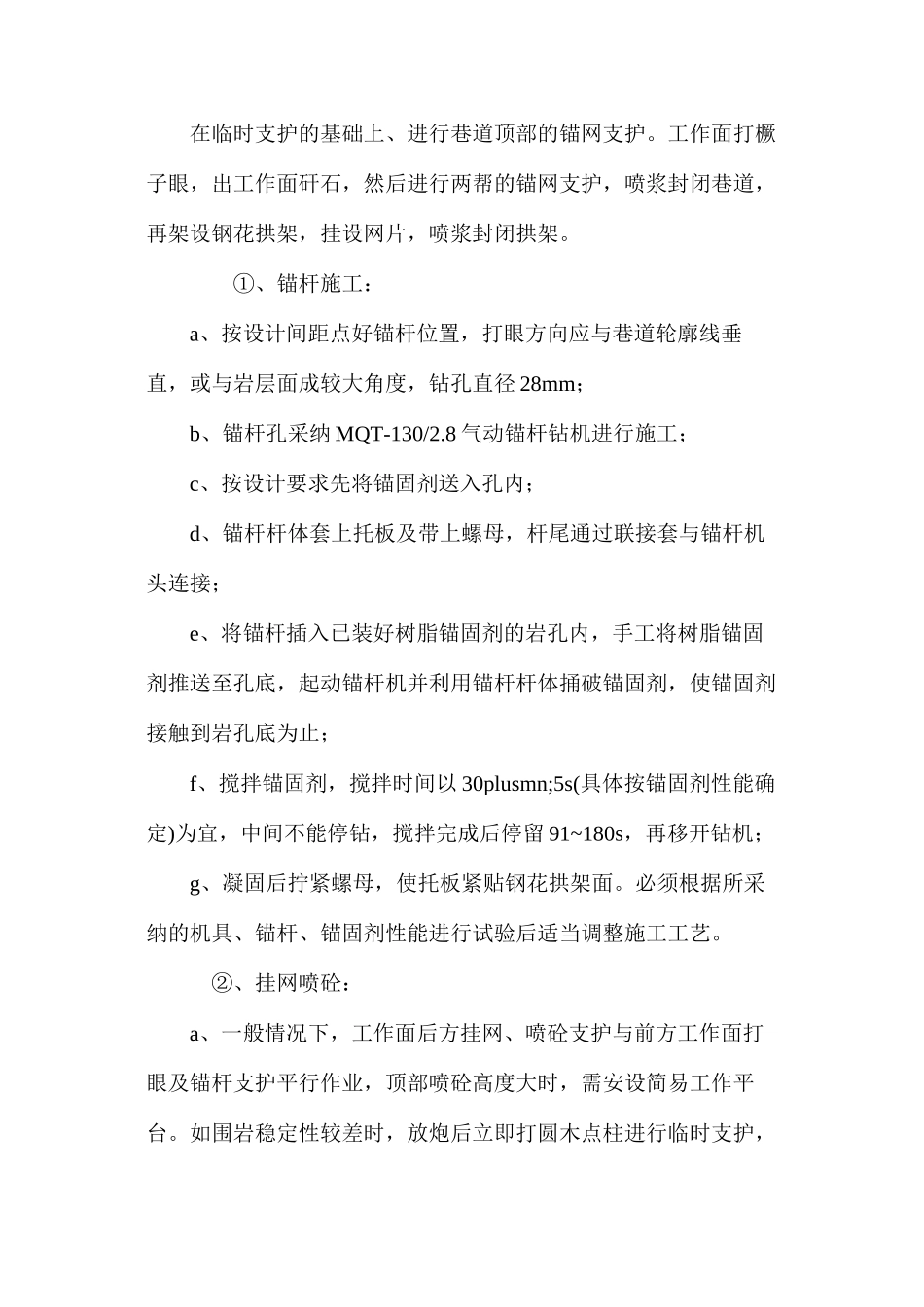

副斜井钢花拱架联合支护施工安全技术措施一、概况、副斜井施工 K44.2m 往前处在砂岩中施工,巷道顶板破裂,围岩稳定性差,顶板压力较大,原已支护的锚网喷支护巷道受来压影响出现局部裂痕。根据现场实际情况,为确保巷道长期运营稳定及施工安全,经建设单位、监理单位及施工单位相关负责人现场勘查,对副斜井 K44.2m 往前破除原支护并进行扩刷将支护修改为钢花拱架联合支护。为确保巷道工程质量及施工期间的安全,特编制此安全技术措施。二、施工方案及支护设计 掘进采纳钻爆法施工,实行光面爆破,采纳 P-90B 耙岩机(揭煤或煤层中施工时采纳人工出矸、严禁使用钢丝绳牵引的机械作业)将矸石扒入 5m 侧翻式矿车经地面 2.0m 绞车提升至地面翻矸。每循环进尺 1.6m,每次放完炮后先采纳挂网、初喷 30mm 厚C20 砼进行临时支护,在临时支护的基础上再架设钢花拱架及锚网支护(作为永久支护的一部分),最后喷浆完成一个循环。放炮后,如围岩稳定性较差时,应采纳先喷后锚的方式进行支护。锚杆采纳 Phi;20times;2200mm 无纵肋螺纹钢树脂锚固锚杆,锚杆间排距 800times;800mm,设计抗拔力 60kN,每根锚杆采纳 2 支MSCK2335 树脂锚固剂进行锚固。金属网采纳 Phi;6mm 钢筋焊接而成,网格间距 100times;100mm,搭接长度 100mm,搭接处采纳14#铁丝绑扎连接,喷砼标号 C20,喷砼厚为 350mm。 棚子采纳 Ф22mm 螺纹钢加工而成,每架棚加工为 3 段,段与段之间采纳连接筋板连接,采纳螺栓锁紧。棚腿焊接长 times;宽 times;厚=250times;250times;20mm 的钢板作为脚垫板,棚距800mm,每榀拱架配 3 根 Ф18times;900mm 连接拉杆。 附:钢花拱架支护断面图 钢花拱架加工示意图 三、支护工艺 1、施工顺序:爆破 rarr;敲帮问顶 rarr;出矸 rarr;锯断原锚杆 rarr;挂网 rarr;喷浆(喷 C20 砼厚 30mm 临时支护)rarr;掏柱窝rarr;架设钢花拱架 rarr;挂网 rarr;打锚杆 rarr;喷浆封闭 rarr;下一循环。 2、临时支护掘进放炮后,首先进行敲帮问顶,接着挂 Ф6mm 单层金属网,喷 C20 砼厚 30mm 作为临时支护。3、永久支护在临时支护的基础上、进行巷道顶部的锚网支护。工作面打橛子眼,出工作面矸石,然后进行两帮的锚网支护,喷浆封闭巷道,再架设钢花拱架,挂设网片,喷浆封闭拱架。 ①、锚杆施工:a、按设计间距点好锚杆位置,打眼方向应与巷道轮廓线垂直,或与岩层面成较大角度,钻孔直径 28mm;b、锚杆孔采纳...
