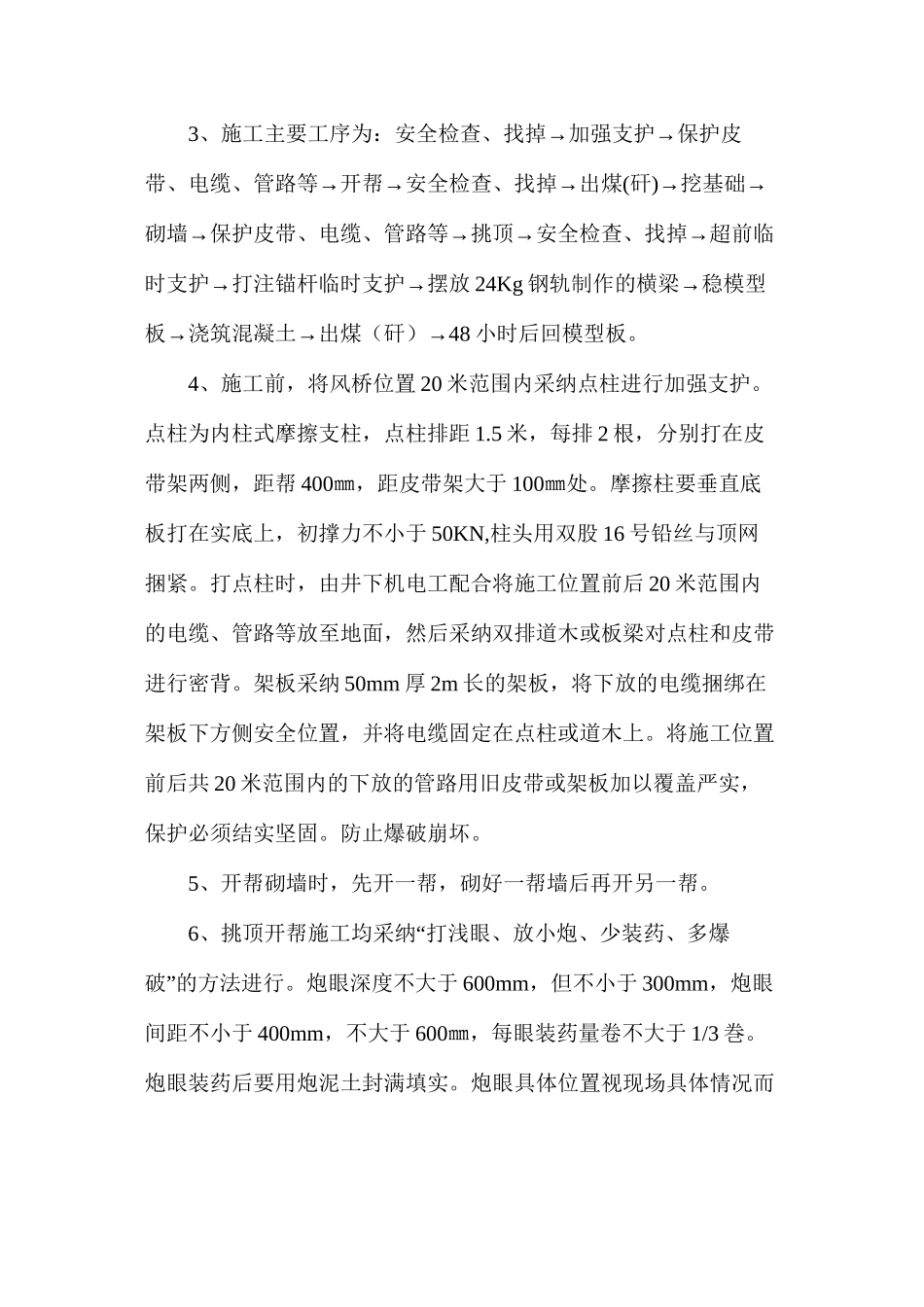

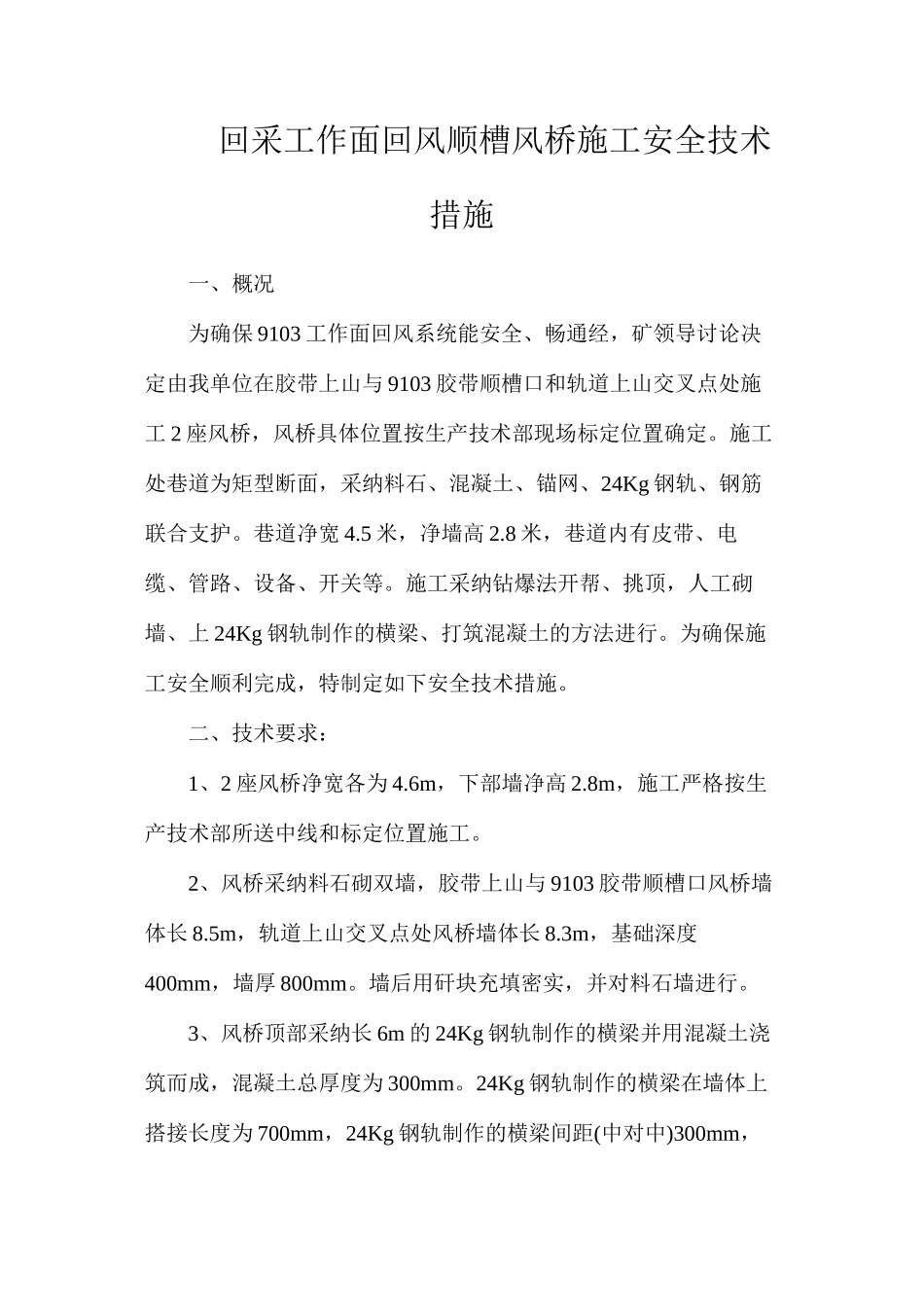

回采工作面回风顺槽风桥施工安全技术措施一、概况为确保 9103 工作面回风系统能安全、畅通经，矿领导讨论决定由我单位在胶带上山与 9103 胶带顺槽口和轨道上山交叉点处施工 2 座风桥，风桥具体位置按生产技术部现场标定位置确定。施工处巷道为矩型断面，采纳料石、混凝土、锚网、24Kg 钢轨、钢筋联合支护。巷道净宽 4.5 米，净墙高 2.8 米，巷道内有皮带、电缆、管路、设备、开关等。施工采纳钻爆法开帮、挑顶，人工砌墙、上 24Kg 钢轨制作的横梁、打筑混凝土的方法进行。为确保施工安全顺利完成，特制定如下安全技术措施。二、技术要求：1、2 座风桥净宽各为 4.6m，下部墙净高 2.8m，施工严格按生产技术部所送中线和标定位置施工。2、风桥采纳料石砌双墙，胶带上山与 9103 胶带顺槽口风桥墙体长 8.5m，轨道上山交叉点处风桥墙体长 8.3m，基础深度400mm，墙厚 800mm。墙后用矸块充填密实，并对料石墙进行。3、风桥顶部采纳长 6m 的 24Kg 钢轨制作的横梁并用混凝土浇筑而成，混凝土总厚度为 300mm。24Kg 钢轨制作的横梁在墙体上搭接长度为 700mm，24Kg 钢轨制作的横梁间距(中对中)300mm，风桥墙两端并列搭双 24Kg 钢轨制作的横梁，24Kg 钢轨制作的横梁外包混凝土不小于 100mm。4、材料规格及技术要求：（1）浇筑混凝土：标号不低于 C20，料配比为：水泥∶砂∶石子（体积比）＝123∶ ∶ 。（2）喷浆：料配比为水泥∶砂∶石子（体积比）＝122∶ ∶ 。（3）料石：长×宽×高＝400mm×300mm×200mm 的料石。（4）水泥：标号不小于 425＃普通硅酸盐水泥，无受潮、结块、变质现象。（5）砂：坚硬清洁的中粗黄砂，含水率 3%-6%，含泥量不大于 3%。（6）石子：粒度 10～20mm，清洁洁净。（7）水：清洁洁净，PH 值为 6－8。（8）24Kg 钢轨制作的横梁：长 4.5 米的矿用 24Kg 钢轨制作的横梁。三、施工方法及主要工序：1、施工采纳钻爆法和风镐开帮、挑顶、起底，人工砌墙、上24Kg 钢轨制作的横梁、打筑混凝土。2、爆破采纳 7655 型气腿式风钻打眼，煤矿许用 5 毫秒延期电雷管引爆，煤矿许用二级乳化炸药爆破，、MFB-200 型发爆器起爆，局部不够大时采纳 CT-10 型风镐支挖。3→→、施工主要工序为：安全检查、找掉加强支护保护皮→→→带、电缆、管路等开帮安全检查、找掉出煤(矸)→→挖基础→→→→砌墙保护皮带、电缆、管路等挑顶安全检查、找掉超前临→→时支护打注锚杆临时支护摆放 24Kg→钢轨...
