探水巷施工安全技术措施

探水巷施工安全技术措施_第1页
1/9

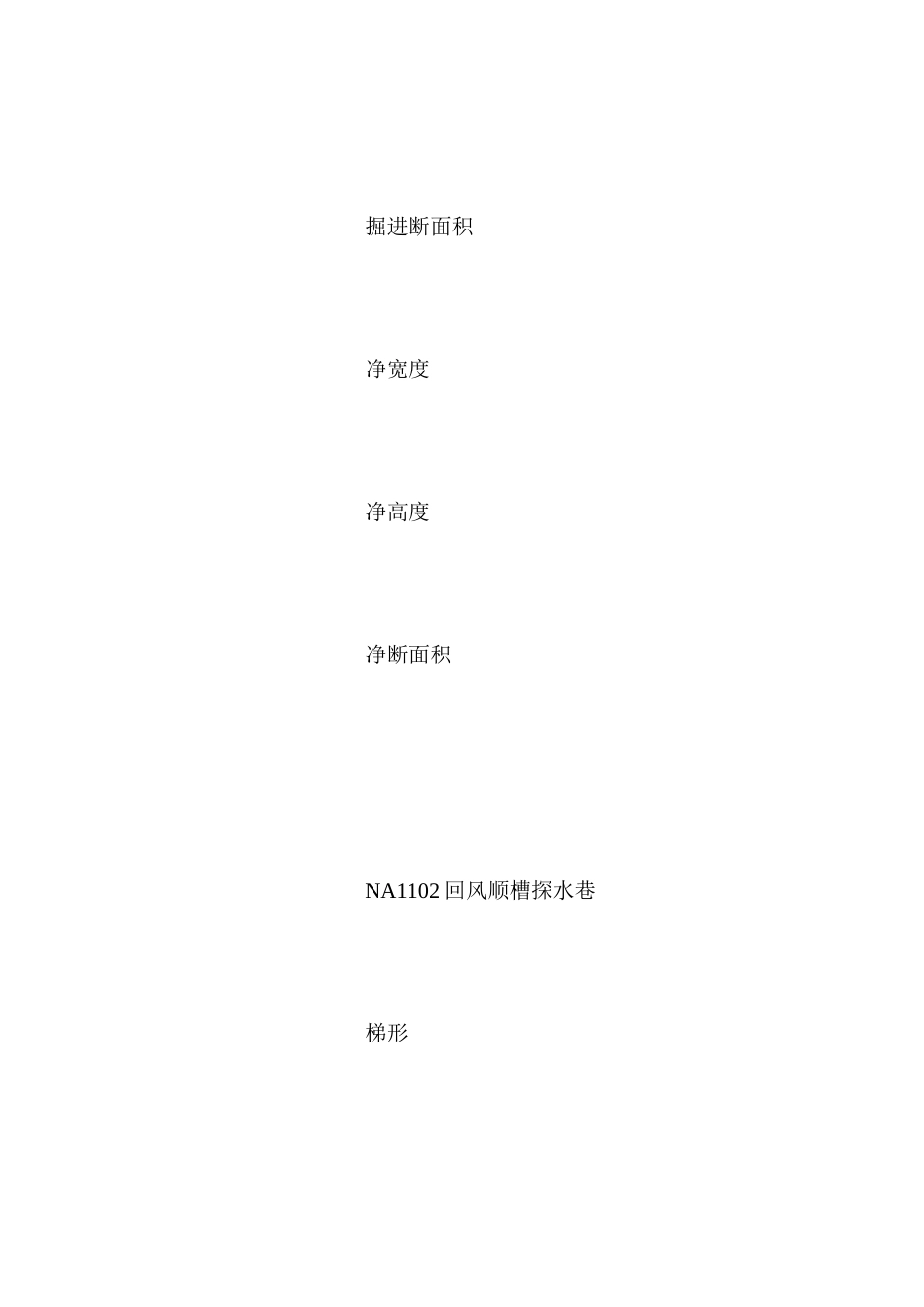

探水巷施工安全技术措施_第2页
2/9

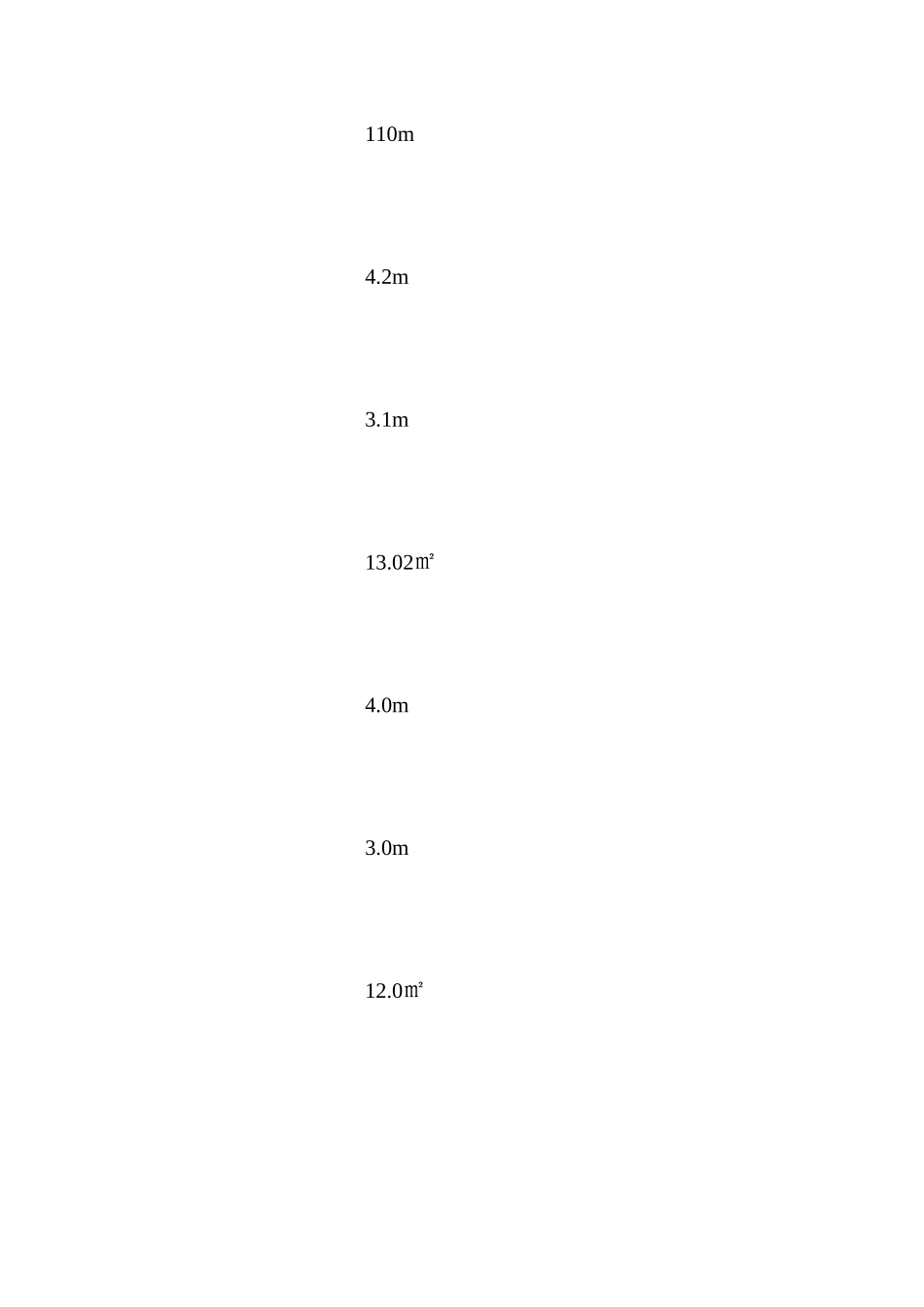

探水巷施工安全技术措施_第3页
3/9
探水巷施工安全技术措施一、工程概况NA1102 回风顺槽已施工至 2240m,设计长度已施工完毕,为了探清 DF1 断层内的含水量,我区现准备施工一条探水巷,断面不变,总长 110m,为确保施工过程中安全顺利进行,特编制此措施。二、巷道断面巷道名称设计断面设计长度掘进宽度掘进高度掘进断面积净宽度净高度净断面积NA1102 回风顺槽探水巷梯形110m4.2m3.1m13.02㎡4.0m3.0m12.0㎡三、支护参数材料名称规格型号支护参数预应力锚杆phi;20times;2000mm巷道顶板采纳预应力金属锚杆,锚杆间、排距均为 850times;800mm,锚杆外露长度 10mm~40mm。树脂锚杆phi;18times;1600mm用于两帮支护,掘进上帮间距 1000mm,下帮 1100mm,排距 800mm,锚杆外露长度 10mm~40mm。锚索phi;17.8times;8300mm锚索梁采纳 14#槽钢制作,锚索梁一梁 3锚,梁长 2.6m,锚索间、排距为 1100times;2400mm;锚网帮网均采纳经纬网锚网搭接宽度为一个网格,采纳不小于 16#铁丝将两片网铰接在一起,铰接点间距 200mm。锚网必须铺平拉紧,要求顶板网和帮网手拉变形分别不允许超过 50mm 和 70mm。锚固剂Z2335 型锚杆每眼 2 根,锚索每眼 6 根。钢筋梯phi;12mm 钢筋焊接根据巷道的全断面尺寸安设。四、安全技术措施1、施工人员必须仔细学习本措施,在施工过程中必须严格根据本措施规定施工。2、NA1102 回风顺槽探水巷采纳综掘机掘进,激光左 2.1m,激光右 2.1m。3、掘进过程中发现问题及时进行处理,如遇顶板来压或顶板破碎,可根据现场情况对顶板锚索支护由原设计的 2.4m 变更为1.6。4、在掘进过程中必须做到先探后掘,超前距必须 ge;30m。5、当班跟班区长、班长及安全检查员负责观察顶板,并做好敲帮问顶工作,要求密切观察顶板支护及压力显现状况,发现问题及时处理或停止作业。附图:NA1102 回风顺槽探水巷支护断面图内容总结(1)探水巷施工安全技术措施一、工程概况NA1102 回风顺槽已施工至 2240m,设计长度已施工完毕,为了探清 DF1断层内的含水量,我区现准备施工一条探水巷,断面不变,总长 110m,为确保施工过程中安全顺利进行,特编制此措施(2)锚固剂Z2335 型锚杆每眼 2 根,锚索每眼 6 根(3)2、NA1102 回风顺槽探水巷采纳综掘机掘进,激光左 2.1m,激光右 2.1m
