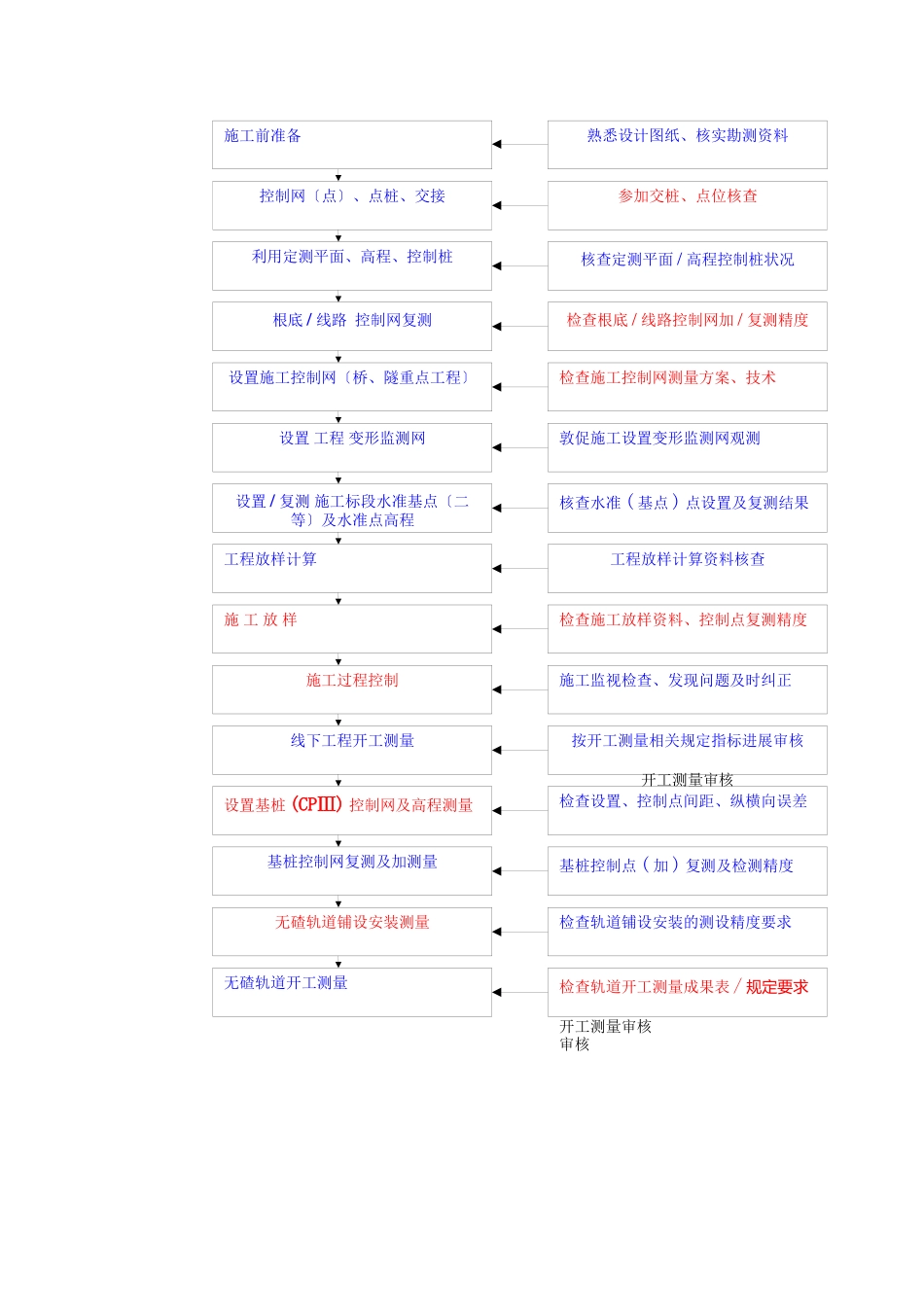

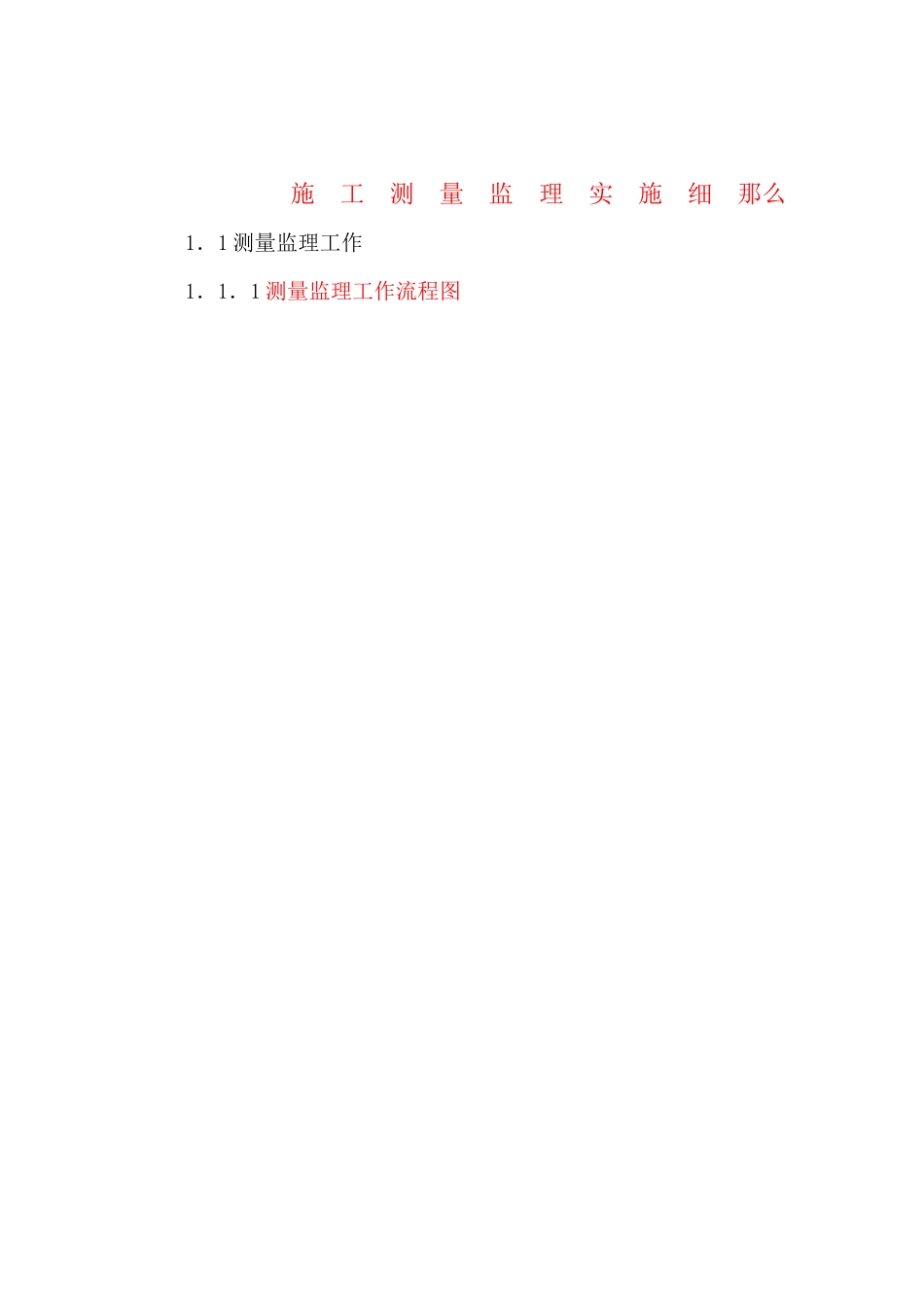

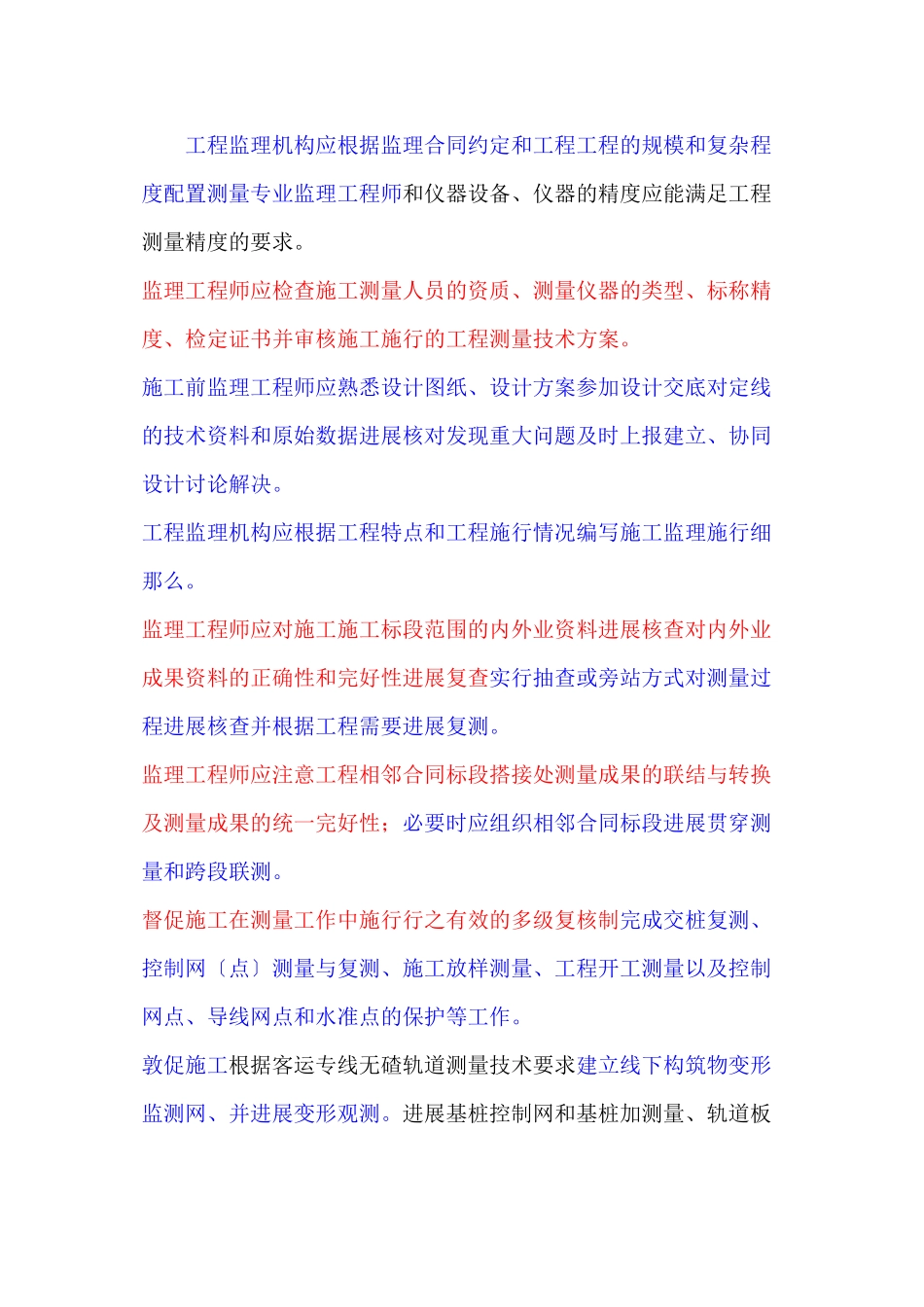

施工测量监理实施细那么1．1 测量监理工作1．1．1 测量监理工作流程图施工前准备熟悉设计图纸、核实勘测资料控制网〔点〕、点桩、交接利用定测平面、高程、控制桩根底 / 线路 控制网复测设置施工控制网〔桥、隧重点工程〕 设置 工程 变形监测网工程放样计算设置 / 复测 施工标段水准基点〔二等〕及水准点高程 施 工 放 样施工过程控制线下工程开工测量设置基桩 (CPⅢ) 控制网及高程测量无碴轨道铺设安装测量基桩控制网复测及加测量无碴轨道开工测量参加交桩、点位核查核查定测平面 / 高程控制桩状况检查根底 / 线路控制网加 / 复测精度检查施工控制网测量方案、技术敦促施工设置变形监测网观测工程放样计算资料核查核查水准 ( 基点 ) 点设置及复测结果检查施工放样资料、控制点复测精度施工监视检查、发现问题及时纠正按开工测量相关规定指标进展审核开工测量审核检查设置、控制点间距、纵横向误差检查轨道铺设安装的测设精度要求基桩控制点 ( 加 ) 复测及检测精度检查轨道开工测量成果表 / 规定要求开工测量审核审核工程监理机构应根据监理合同约定和工程工程的规模和复杂程度配置测量专业监理工程师和仪器设备、仪器的精度应能满足工程测量精度的要求。监理工程师应检查施工测量人员的资质、测量仪器的类型、标称精度、检定证书并审核施工施行的工程测量技术方案。施工前监理工程师应熟悉设计图纸、设计方案参加设计交底对定线的技术资料和原始数据进展核对发现重大问题及时上报建立、协同设计讨论解决。工程监理机构应根据工程特点和工程施行情况编写施工监理施行细那么。监理工程师应对施工施工标段范围的内外业资料进展核查对内外业成果资料的正确性和完好性进展复查实行抽查或旁站方式对测量过程进展核查并根据工程需要进展复测。监理工程师应注意工程相邻合同标段搭接处测量成果的联结与转换及测量成果的统一完好性；必要时应组织相邻合同标段进展贯穿测量和跨段联测。督促施工在测量工作中施行行之有效的多级复核制完成交桩复测、控制网〔点〕测量与复测、施工放样测量、工程开工测量以及控制网点、导线网点和水准点的保护等工作。敦促施工根据客运专线无碴轨道测量技术要求建立线下构筑物变形监测网、并进展变形观测。进展基桩控制网和基桩加测量、轨道板安装测量、道岔安装测量、线路整理测量、无碴轨道铺设开工测量和维护基桩测量等工作。1.2 交桩复核开工前监理工程师应参加由建立主持的勘测设计向...
