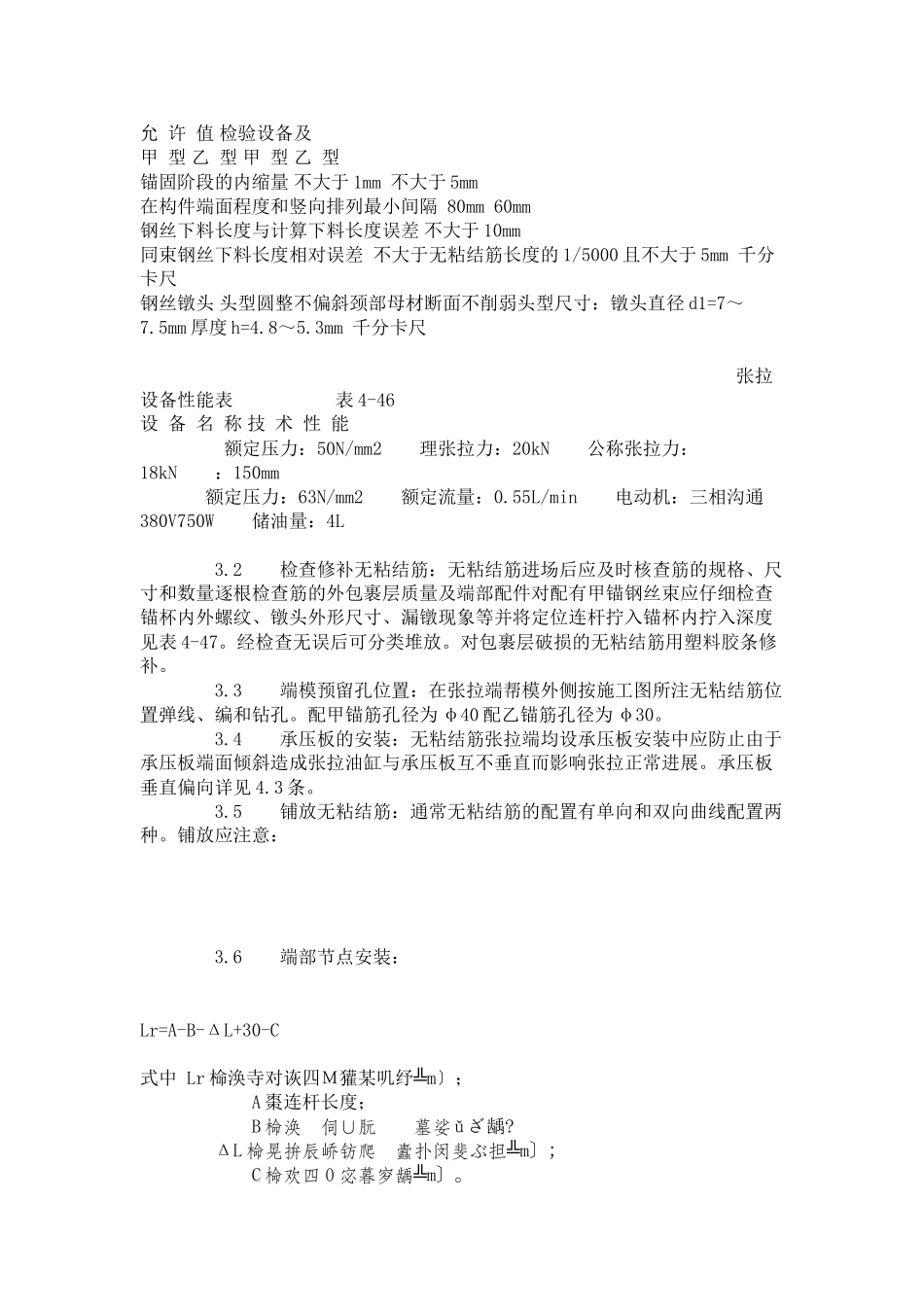

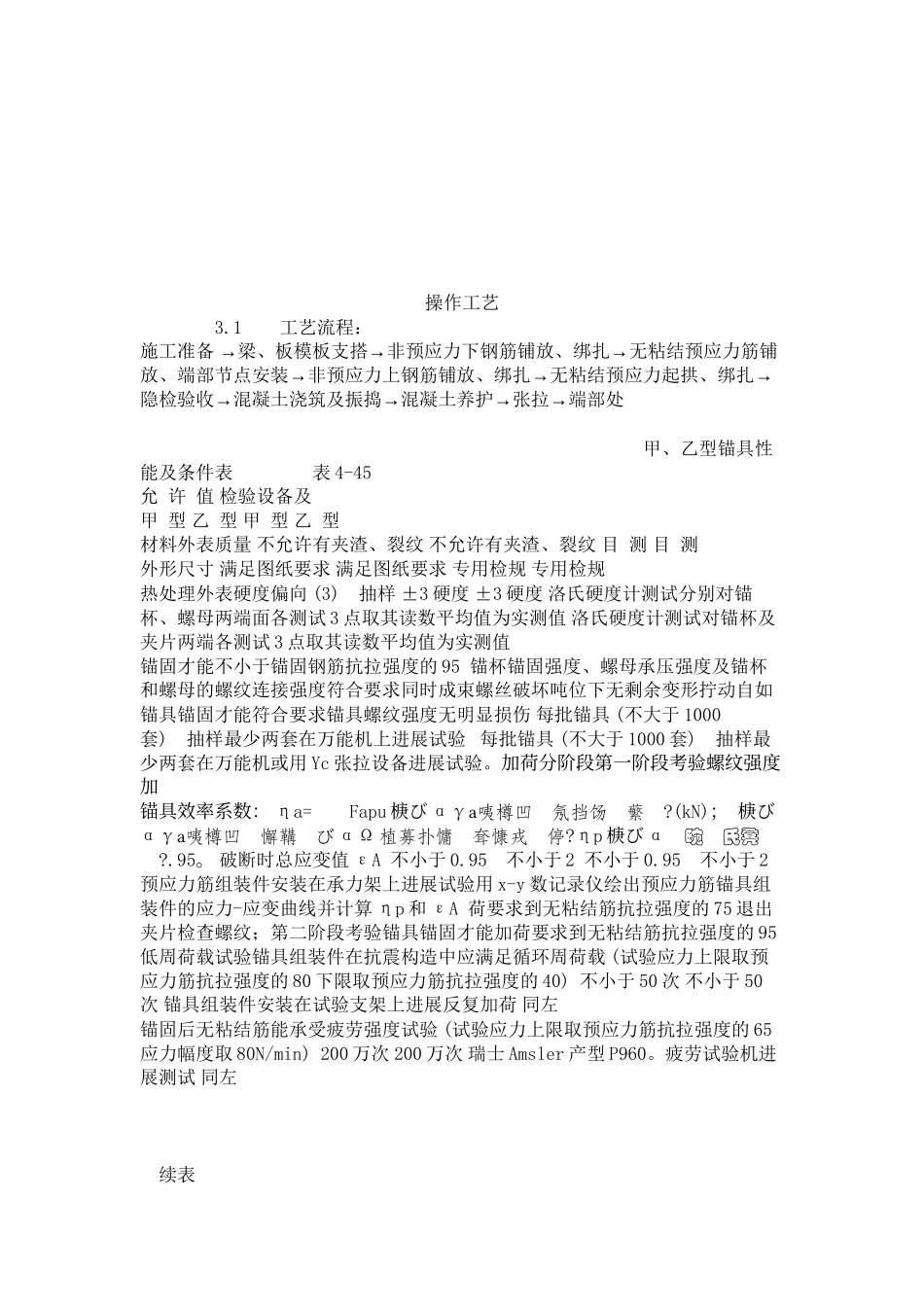

无粘结预应力筋工工艺〔435-1996〕 范围 本工艺适用于北京地区 8 度抗震设防的后张无粘结预应力混凝土构造。 施工准备 2.1 材料及主要机具一 85〕、?预应力混凝土钢绞线?〔GB5224?5〕的规定。 无粘结筋钢材、涂料层、包裹层质量要求及检验 表 4-44 顶次 顶 目 允许偏向 (mm) 检 查 方 法 涂料层 (建筑油脂) 外观 每米用量 饱满不漏涂厚度均匀 不低于0.035kg 目 测 每批抽样两组每组三根 1m 长每根称重后将塑料皮剖开用机 油洗净分别对钢丝或钢绞线及塑料套称重然后计算平均油脂重量称重用天平 包裹层 (高压聚乙烯) 外观 壁厚 每米重量 光滑破损率不超过 3 均匀 0.8～1.2mm 不低于 0.03kg 目 测 每批 (以调整挤出机挤出量或牵引速度为准) 抽样三组每组 3 根 1m 长。用千分卡尺测量测点选最薄和最厚处。每根测点不少于 2 处取其平均值然后用天平称重计算平均重量钢丝 (钢绞线) 力学性能复试 抗拉强度不小于 1570N/mm2 延伸率不小于4 (抗拉强度不小于 1470N/mm2 延伸率不小于 4) 检查试验 甲型、乙型锚固系统的构造见图 4-52～4-57。 图 4-52 甲型锚固系统张拉端 1 椕辏?椔菽福?棾醒拱澹?椔菔┙睿?椝芰媳；ぬ淄玻?椢拚辰峤? 图 4-53 甲型锚固系统固定端 1 椕澹?椔菪睿? 无粘结筋 图 4-54 乙型锚固系统张拉端 (一) 1 椉衅?椕辏?棾醒拱澹?椔菪睿?椢拚辰峤? 甲型、乙型锚具的性能及条件见表 4-45。 通常钢丝束配用甲型或乙型钢绞线配用乙型。 2.2 作业条件 操作工艺 3.1 工艺流程： →→→施工准备梁、板模板支搭非预应力下钢筋铺放、绑扎无粘结预应力筋铺→→→放、端部节点安装非预应力上钢筋铺放、绑扎无粘结预应力起拱、绑扎→→→→隐检验收混凝土浇筑及振捣混凝土养护张拉端部处 甲、乙型锚具性能及条件表 表 4-45允 许 值 检验设备及甲 型 乙 型 甲 型 乙 型 材料外表质量 不允许有夹渣、裂纹 不允许有夹渣、裂纹 目 测 目 测 外形尺寸 满足图纸要求 满足图纸要求 专用检规 专用检规热处理外表硬度偏向 (3) 抽样 ±3 硬度 ±3 硬度 洛氏硬度计测试分别对锚杯、螺母两端面各测试 3 点取其读数平均值为实测值 洛氏硬度计测试对锚杯及夹片两端各测试 3 点取其读数平均值为实测值锚固才能不小于锚固钢筋抗拉强度的 95 锚杯锚固强度、螺母承压强度及锚杯 和螺母的螺纹连接强度符合要求同时成束螺丝...
