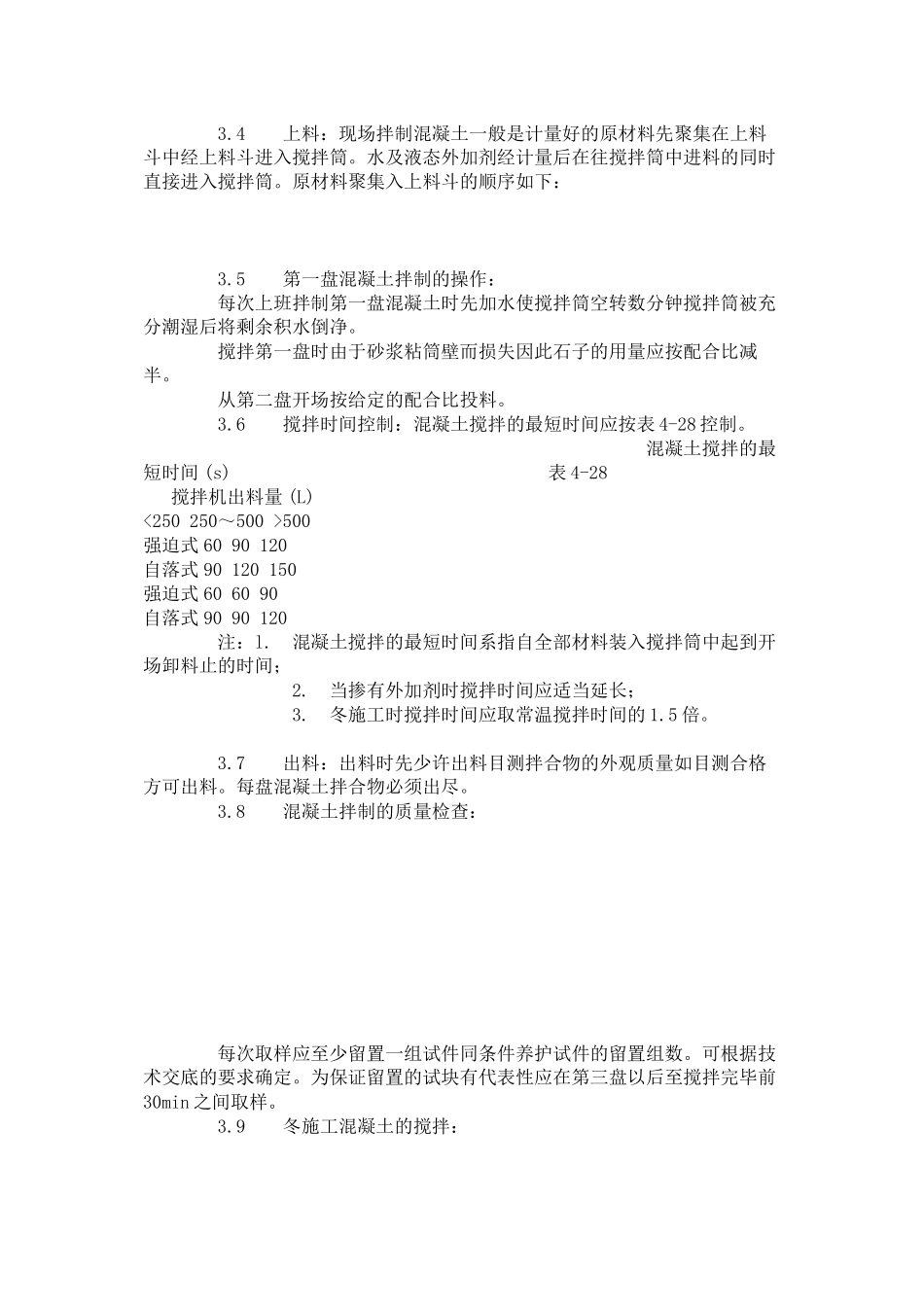

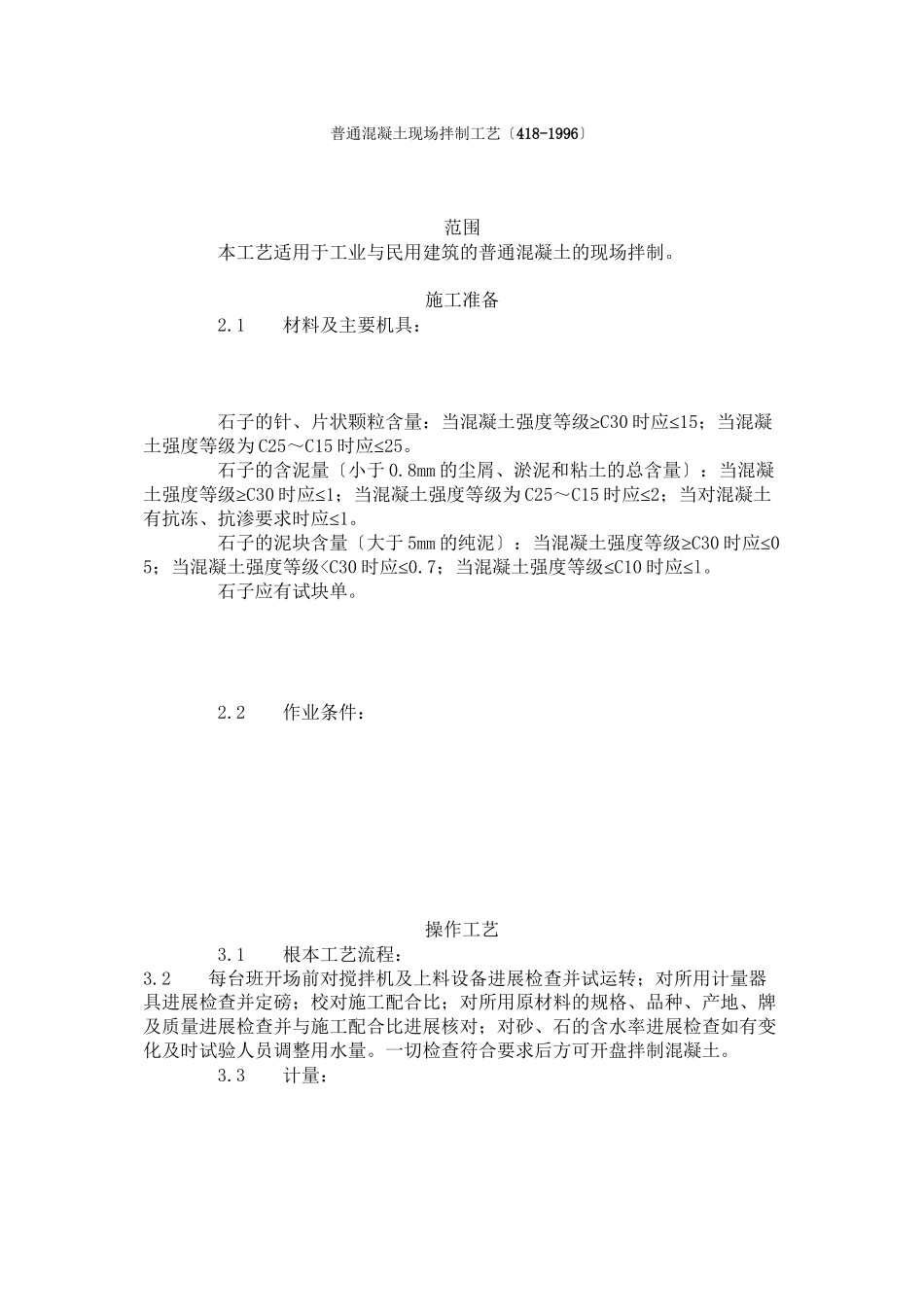

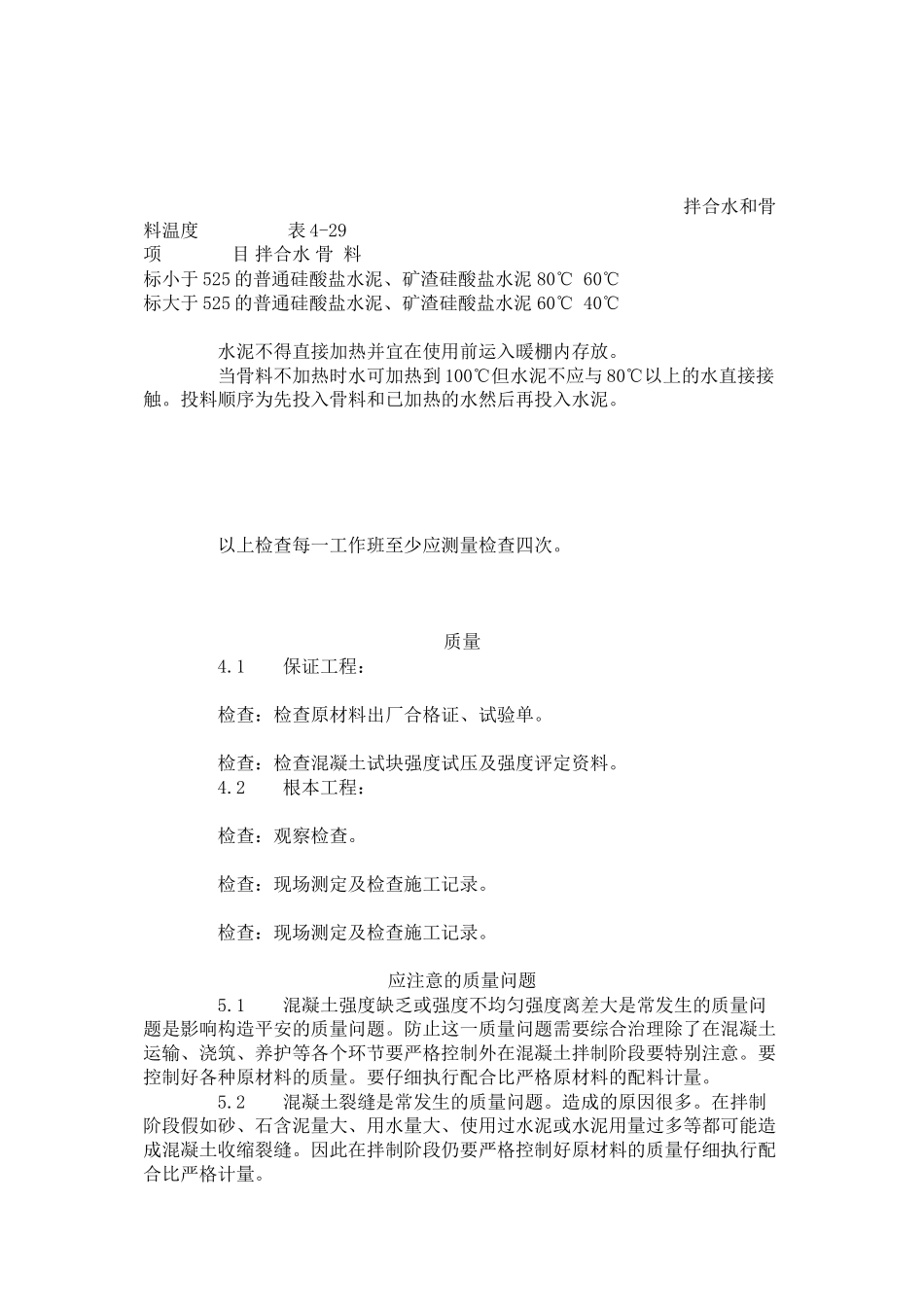

普通混凝土现场拌制工艺〔418-1996〕 范围 本工艺适用于工业与民用建筑的普通混凝土的现场拌制。 施工准备 2.1 材料及主要机具： ≥石子的针、片状颗粒含量：当混凝土强度等级 C30≤时应 15；当混凝土强度等级为 C25～C15≤时应 25。 石子的含泥量〔小于 0.8mm 的尘屑、淤泥和粘土的总含量〕：当混凝≥土强度等级 C30≤时应 1；当混凝土强度等级为 C25～C15≤时应 2；当对混凝土≤有抗冻、抗渗要求时应 1。 石子的泥块含量〔大于 5mm≥的纯泥〕：当混凝土强度等级 C30≤时应 0 5；当混凝土强度等级500 强迫式 60 90 120 自落式 90 120 150 强迫式 60 60 90 自落式 90 90 120 注：l. 混凝土搅拌的最短时间系指自全部材料装入搅拌筒中起到开场卸料止的时间； 2. 当掺有外加剂时搅拌时间应适当延长； 3. 冬施工时搅拌时间应取常温搅拌时间的 1.5 倍。 3.7 出料：出料时先少许出料目测拌合物的外观质量如目测合格方可出料。每盘混凝土拌合物必须出尽。 3.8 混凝土拌制的质量检查： 每次取样应至少留置一组试件同条件养护试件的留置组数。可根据技术交底的要求确定。为保证留置的试块有代表性应在第三盘以后至搅拌完毕前30min 之间取样。 3.9 冬施工混凝土的搅拌： 拌合水和骨料温度 表 4-29项 目 拌...
