某工业园区道路及配套设施工程监理规划

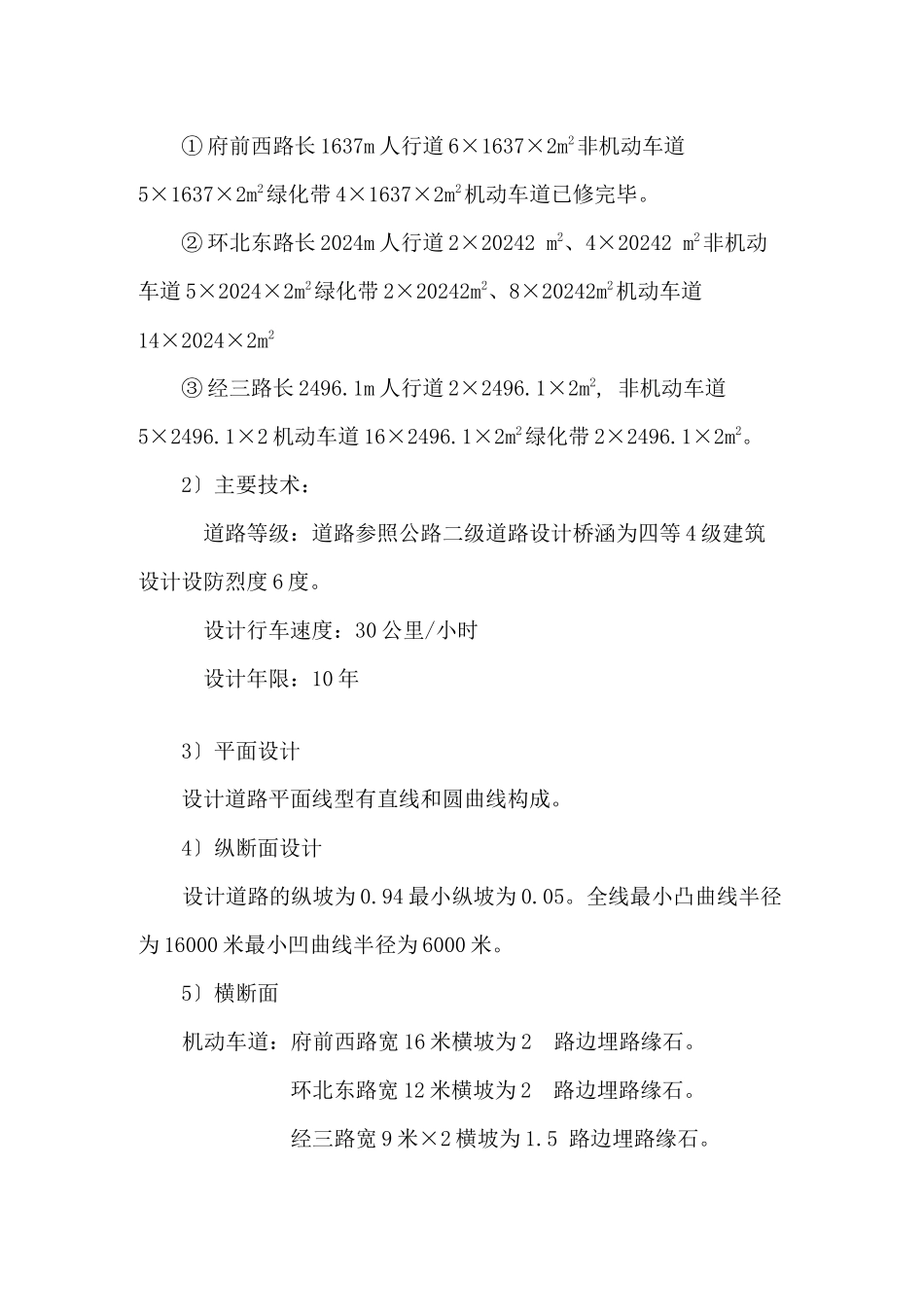

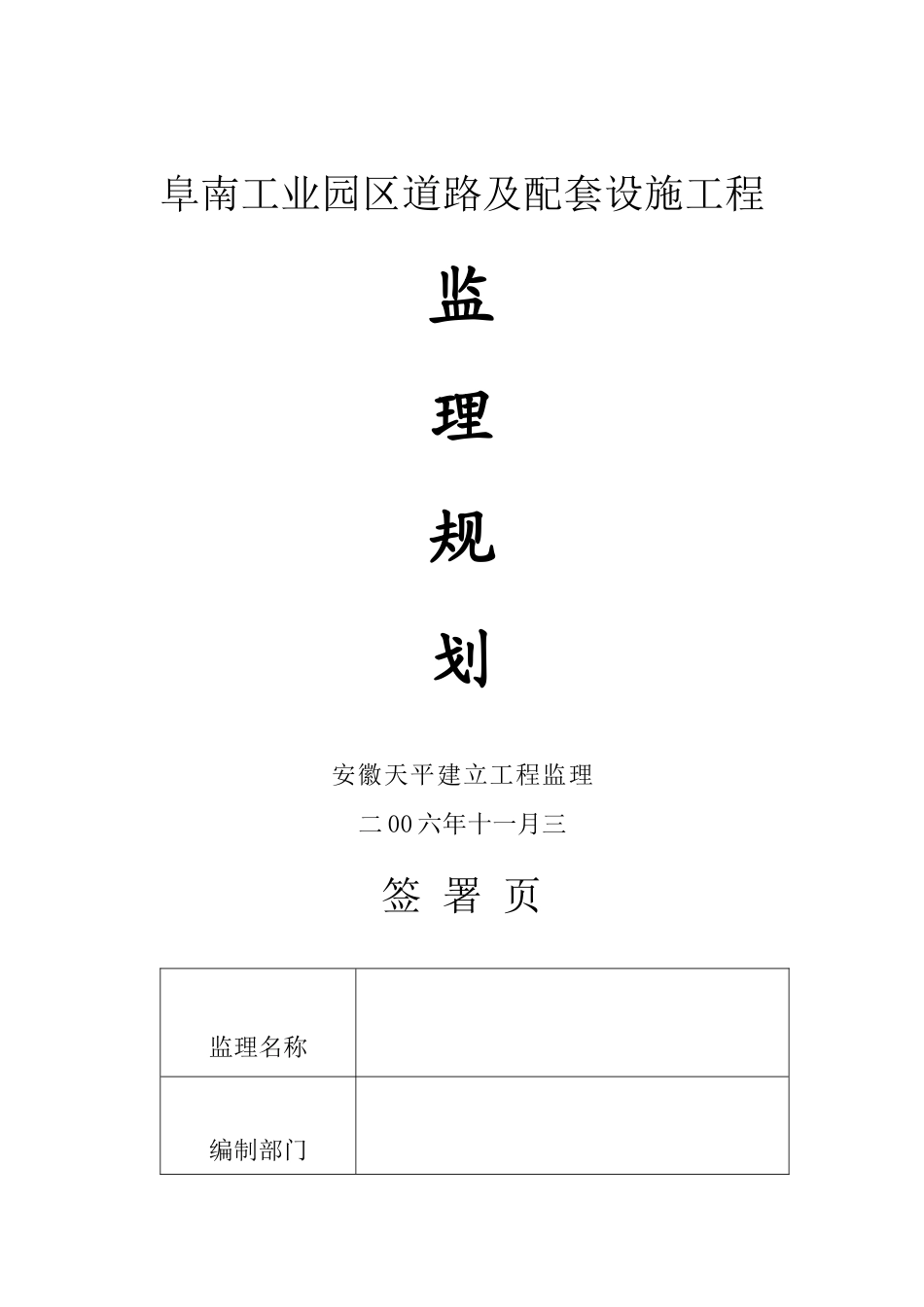

阜南工业园区道路及配套设施工程监理规划安徽天平建立工程监理二 00 六年十一月三 签 署 页监理名称编制部门编制人 年 月 日总监 年 月 日技术负责人 年 月 日建立签收 年 月 日 阜南工业园区道路及配套设施工程监理规划 第一章 工程概况一、工程工程概况1 、 工程简况1〕阜南工业园区道路及配套工程位于阜南城北工业园区内本次监理道路工程有：① 府前西路长 1637m 人行道 6×1637×2m2非机动车道5×1637×2m2绿化带 4×1637×2m2机动车道已修完毕。② 环北东路长 2024m 人行道 2×20242 m2、4×20242 m2非机动车道 5×2024×2m2绿化带 2×20242m2、8×20242m2机动车道14×2024×2m2③ 经三路长 2496.1m 人行道 2×2496.1×2m2, 非机动车道5×2496.1×2 机动车道 16×2496.1×2m2绿化带 2×2496.1×2m2。2〕主要技术： 道路等级：道路参照公路二级道路设计桥涵为四等 4 级建筑设计设防烈度 6 度。 设计行车速度：30 公里/小时 设计年限：10 年 3〕平面设计 设计道路平面线型有直线和圆曲线构成。4〕纵断面设计设计道路的纵坡为 0.94 最小纵坡为 0.05。全线最小凸曲线半径为 16000 米最小凹曲线半径为 6000 米。5〕横断面机动车道：府前西路宽 16 米横坡为 2 路边埋路缘石。环北东路宽 12 米横坡为 2 路边埋路缘石。经三路宽 9 米×2 横坡为 1.5 路边埋路缘石。6〕路面构造机动车道：府前西路：已修完毕环北东路：220 厚 C30 砼面层。180 厚水泥稳定层。200 厚 12 石灰土稳定层。150 厚 8 石灰土稳定层。素土夯实。经三路： 220mm 厚 C30 砼面层。 180mm 厚水泥级配稳定层。200mm 厚 12 石灰土稳定层。150mm 厚 8 石灰土稳定层。素土夯实。府前西路：非机动车道 150 厚 C30 砼面层。 130 厚水泥级配稳定层。 200 厚 12 石灰土稳定层。 素土夯实。 人行道： 25 厚地面砖 50 厚水泥砂浆稳定层。 100 厚 8 石灰土稳定层。 素土夯实。 环北东路：非机动车道 150 厚 C30 砼路面层。 130 厚水泥级配稳定层。 200 厚 12 石灰土稳定层。 素土夯实。 人行道： 25 厚地面砖 50 厚水泥砂浆稳定层。 100 厚 8 石灰土稳定层。 素土夯实。经三路：非机动车道人行道：地面砖层〔25〕水泥砂浆稳定层〔50〕石灰土稳定层〔100〕〔8〕2 、 工程重点和难点分析1）路基弹软土质处理； 2〕新老路基搭接； 3〕路基土层...
