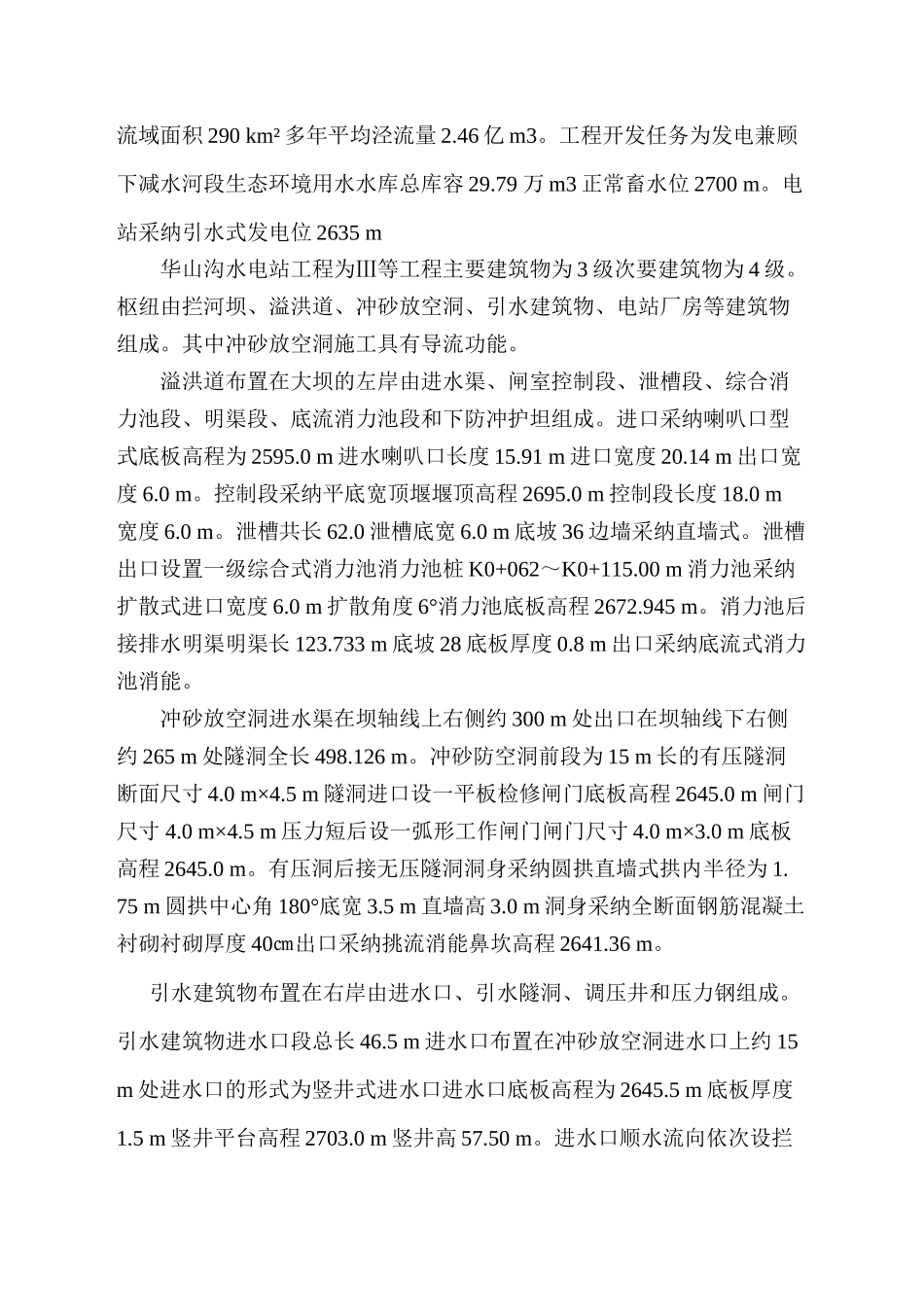

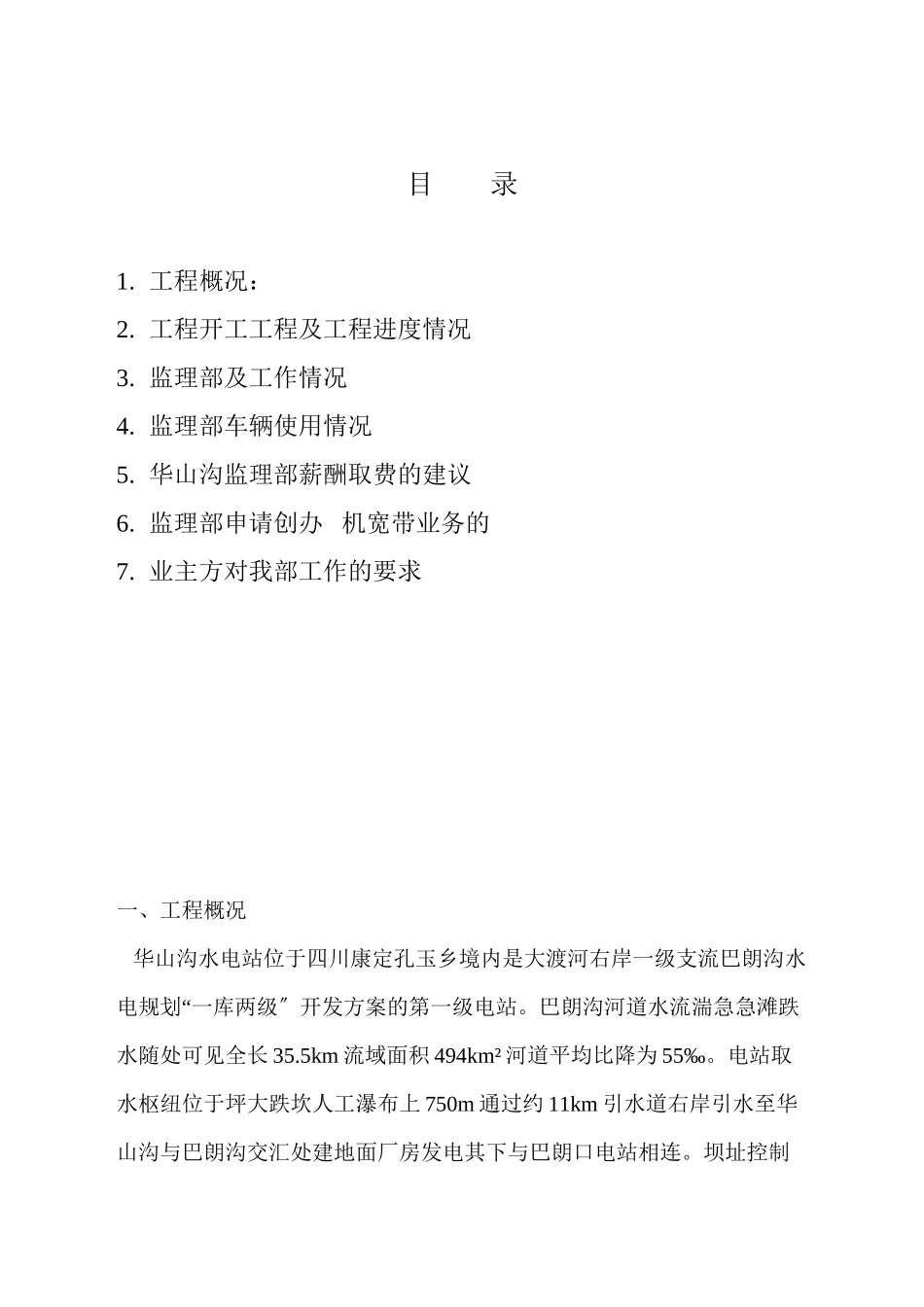

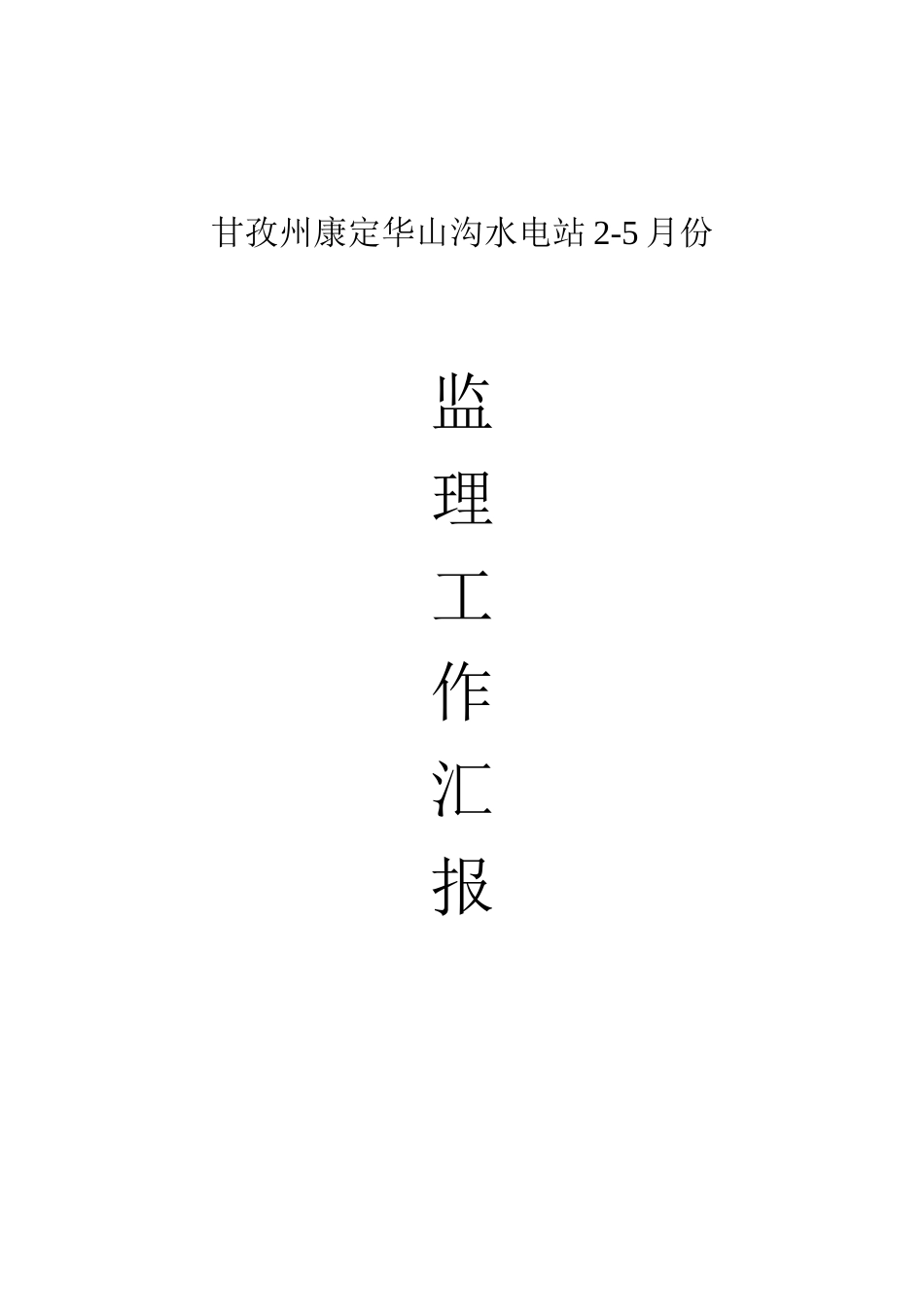

甘孜州康定华山沟水电站 2-5 月份监理工作汇报 目录1. 工程概况：2. 工程开工工程及工程进度情况3. 监理部及工作情况4. 监理部车辆使用情况5. 华山沟监理部薪酬取费的建议6. 监理部申请创办 机宽带业务的7. 业主方对我部工作的要求一、工程概况 华山沟水电站位于四川康定孔玉乡境内是大渡河右岸一级支流巴朗沟水“电规划 一库两级〞开发方案的第一级电站。巴朗沟河道水流湍急急滩跌水随处可见全长 35.5km 流域面积 494km² 河道平均比降为 55‰。电站取水枢纽位于坪大跌坎人工瀑布上 750m 通过约 11km 引水道右岸引水至华山沟与巴朗沟交汇处建地面厂房发电其下与巴朗口电站相连。坝址控制流域面积 290 km² 多年平均泾流量 2.46 亿 m3。工程开发任务为发电兼顾下减水河段生态环境用水水库总库容 29.79 万 m3 正常畜水位 2700 m。电站采纳引水式发电位 2635 m华山沟水电站工程为Ⅲ等工程主要建筑物为 3 级次要建筑物为 4 级。枢纽由拦河坝、溢洪道、冲砂放空洞、引水建筑物、电站厂房等建筑物组成。其中冲砂放空洞施工具有导流功能。溢洪道布置在大坝的左岸由进水渠、闸室控制段、泄槽段、综合消力池段、明渠段、底流消力池段和下防冲护坦组成。进口采纳喇叭口型式底板高程为 2595.0 m 进水喇叭口长度 15.91 m 进口宽度 20.14 m 出口宽度 6.0 m。控制段采纳平底宽顶堰堰顶高程 2695.0 m 控制段长度 18.0 m宽度 6.0 m。泄槽共长 62.0 泄槽底宽 6.0 m 底坡 36 边墙采纳直墙式。泄槽出口设置一级综合式消力池消力池桩 K0+062～K0+115.00 m 消力池采纳扩散式进口宽度 6.0 m 扩散角度 6°消力池底板高程 2672.945 m。消力池后接排水明渠明渠长 123.733 m 底坡 28 底板厚度 0.8 m 出口采纳底流式消力池消能。冲砂放空洞进水渠在坝轴线上右侧约 300 m 处出口在坝轴线下右侧约 265 m 处隧洞全长 498.126 m。冲砂防空洞前段为 15 m 长的有压隧洞断面尺寸 4.0 m×4.5 m 隧洞进口设一平板检修闸门底板高程 2645.0 m 闸门 尺寸 4.0 m×4.5 m 压力短后设一弧形工作闸门闸门尺寸 4.0 m×3.0 m 底板高程 2645.0 m。有压洞后接无压隧洞洞身采纳圆拱直墙式拱内半径为 1. 75 m 圆拱中心角 180°底宽 3.5 m 直墙高 3.0 m 洞身采纳全断面钢筋混凝土衬砌衬砌厚度 40㎝出口采纳挑流消能鼻坎高程 2641.36 m。引水建筑物布置在右岸由进水口...
