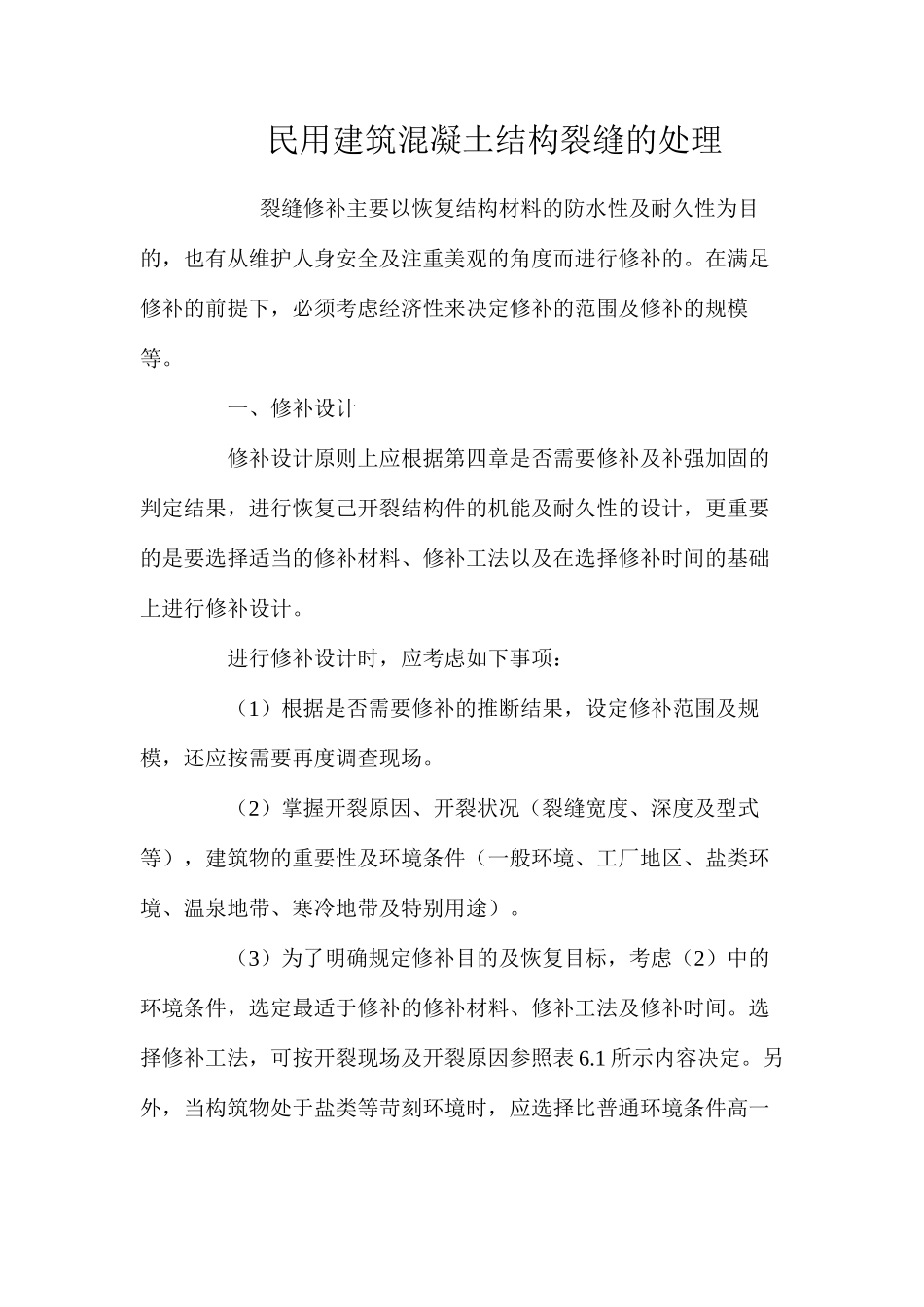

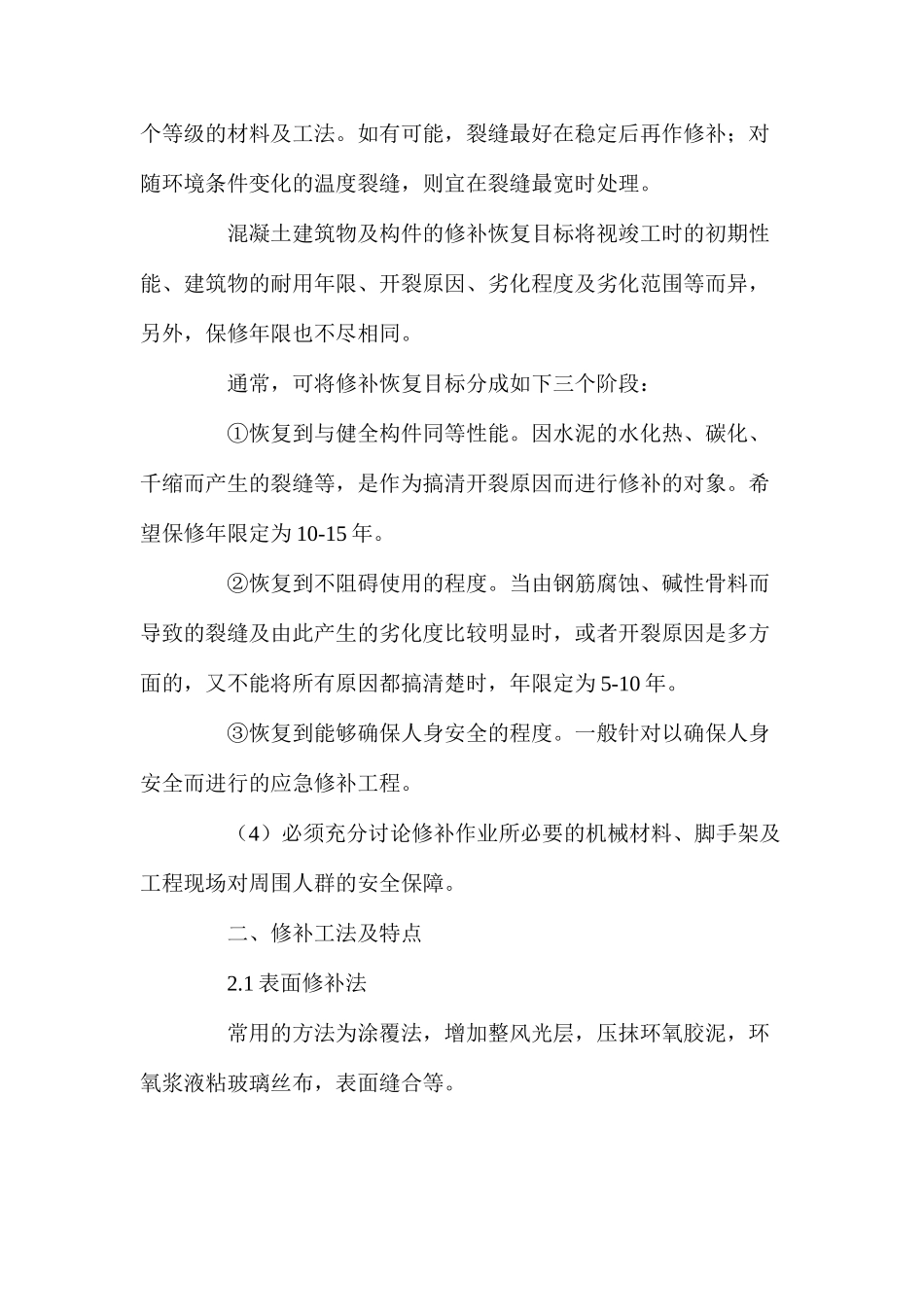

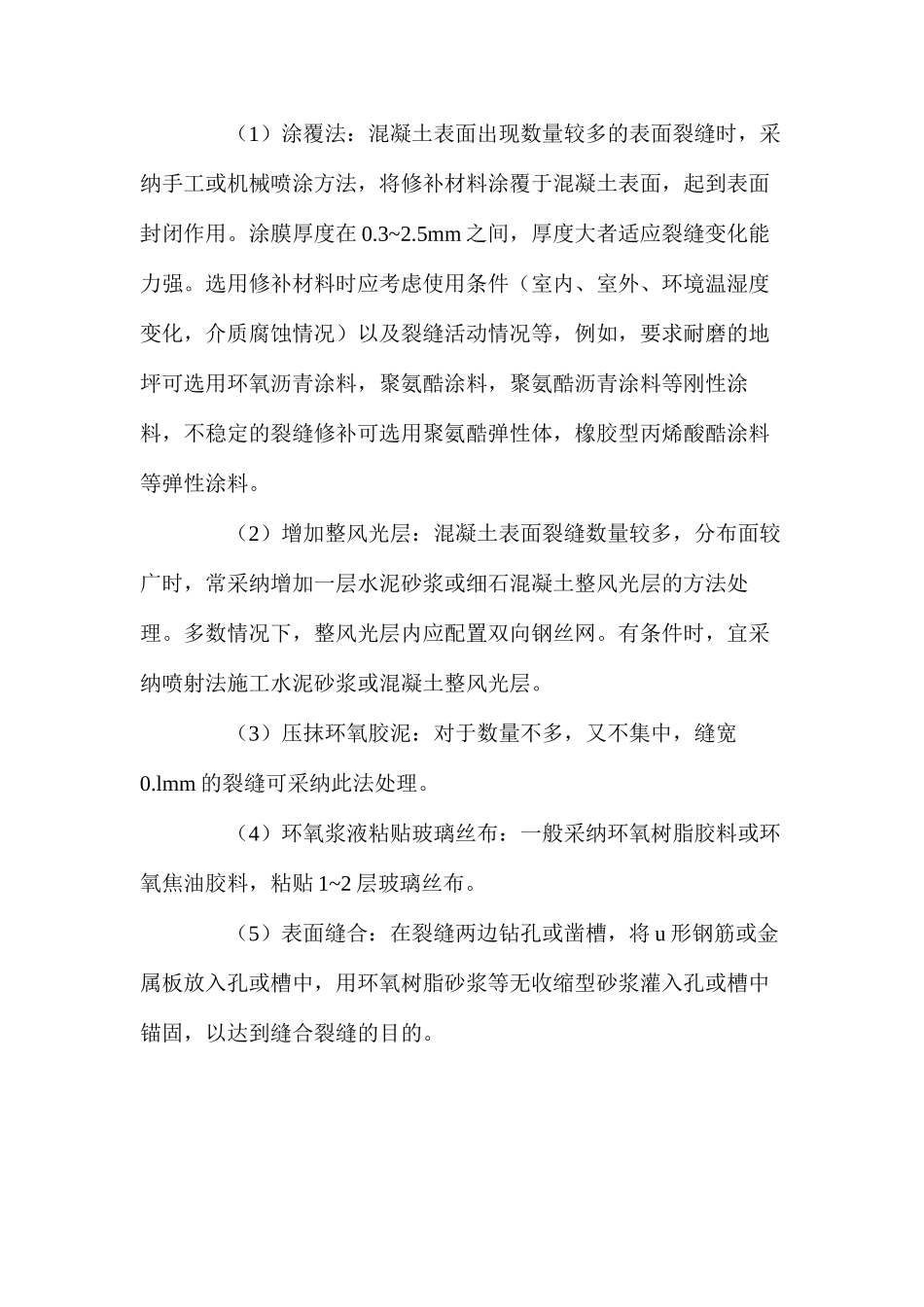

民用建筑混凝土结构裂缝的处理 裂缝修补主要以恢复结构材料的防水性及耐久性为目的，也有从维护人身安全及注重美观的角度而进行修补的。在满足修补的前提下，必须考虑经济性来决定修补的范围及修补的规模等。 一、修补设计 修补设计原则上应根据第四章是否需要修补及补强加固的判定结果，进行恢复己开裂结构件的机能及耐久性的设计，更重要的是要选择适当的修补材料、修补工法以及在选择修补时间的基础上进行修补设计。 进行修补设计时，应考虑如下事项： （1）根据是否需要修补的推断结果，设定修补范围及规模，还应按需要再度调查现场。 （2）掌握开裂原因、开裂状况（裂缝宽度、深度及型式等），建筑物的重要性及环境条件（一般环境、工厂地区、盐类环境、温泉地带、寒冷地带及特别用途）。 （3）为了明确规定修补目的及恢复目标，考虑（2）中的环境条件，选定最适于修补的修补材料、修补工法及修补时间。选择修补工法，可按开裂现场及开裂原因参照表 6.1 所示内容决定。另外，当构筑物处于盐类等苛刻环境时，应选择比普通环境条件高一个等级的材料及工法。如有可能，裂缝最好在稳定后再作修补；对随环境条件变化的温度裂缝，则宜在裂缝最宽时处理。 混凝土建筑物及构件的修补恢复目标将视竣工时的初期性能、建筑物的耐用年限、开裂原因、劣化程度及劣化范围等而异，另外，保修年限也不尽相同。 通常，可将修补恢复目标分成如下三个阶段： ①恢复到与健全构件同等性能。因水泥的水化热、碳化、千缩而产生的裂缝等，是作为搞清开裂原因而进行修补的对象。希望保修年限定为 10-15 年。 ②恢复到不阻碍使用的程度。当由钢筋腐蚀、碱性骨料而导致的裂缝及由此产生的劣化度比较明显时，或者开裂原因是多方面的，又不能将所有原因都搞清楚时，年限定为 5-10 年。 ③恢复到能够确保人身安全的程度。一般针对以确保人身安全而进行的应急修补工程。 （4）必须充分讨论修补作业所必要的机械材料、脚手架及工程现场对周围人群的安全保障。 二、修补工法及特点 2.1 表面修补法 常用的方法为涂覆法，增加整风光层，压抹环氧胶泥，环氧浆液粘玻璃丝布，表面缝合等。 （1）涂覆法：混凝土表面出现数量较多的表面裂缝时，采纳手工或机械喷涂方法，将修补材料涂覆于混凝土表面，起到表面封闭作用。涂膜厚度在 0.3~2.5mm 之间，厚度大者适应裂缝变化能力强。选用修补材料时应考虑使用条件（室内、室外、环境温湿度变化，介质腐蚀情况）...
