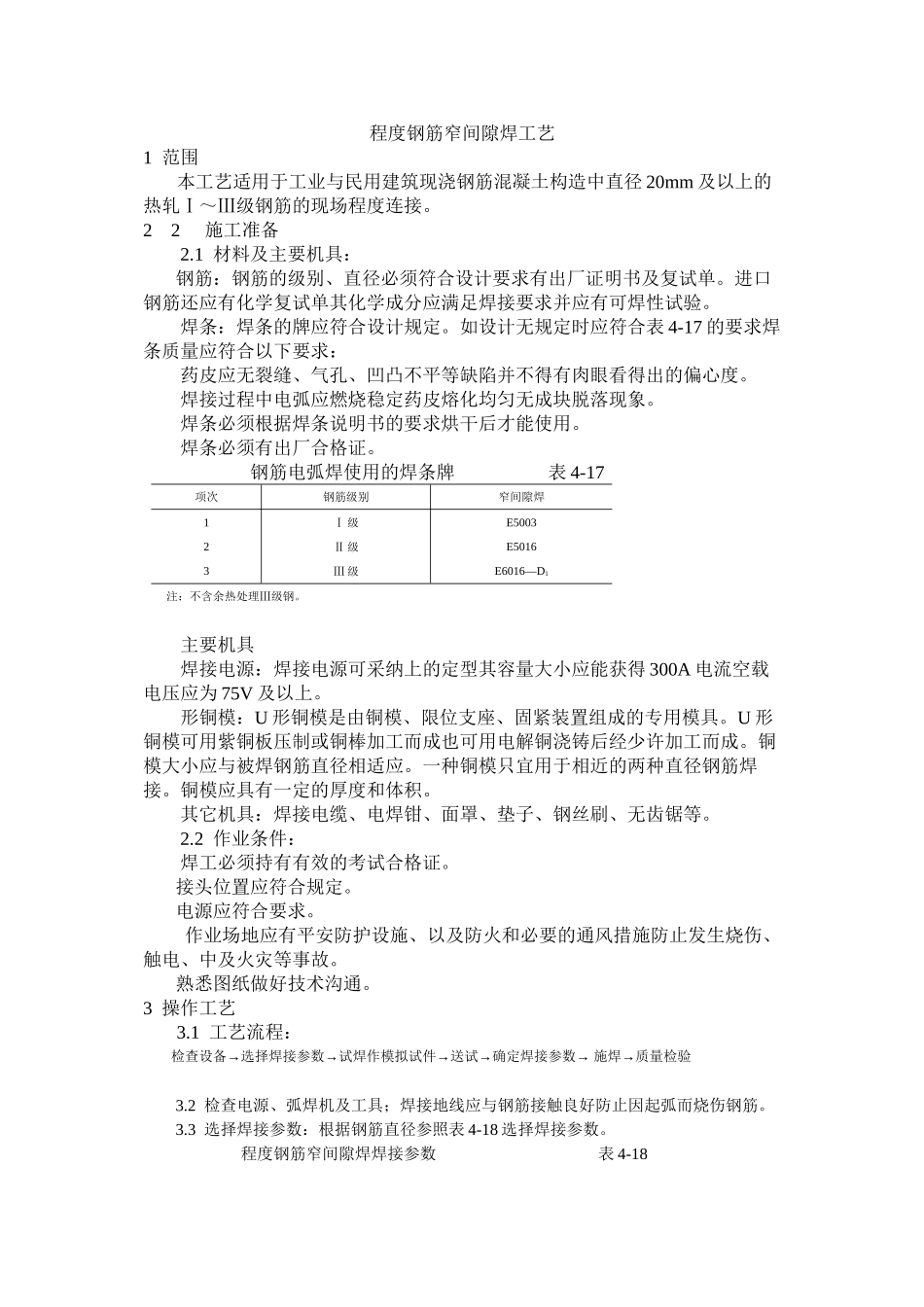

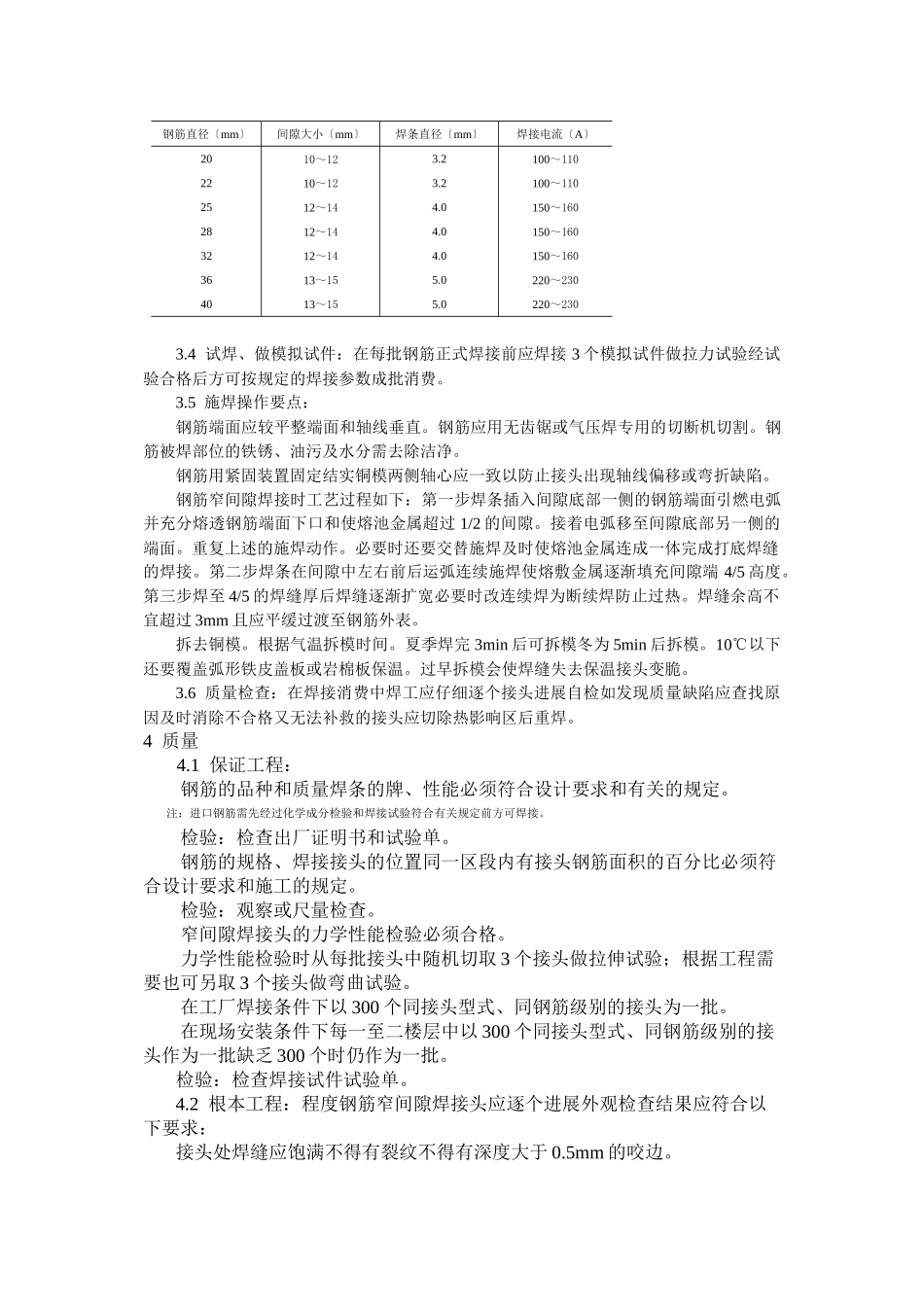

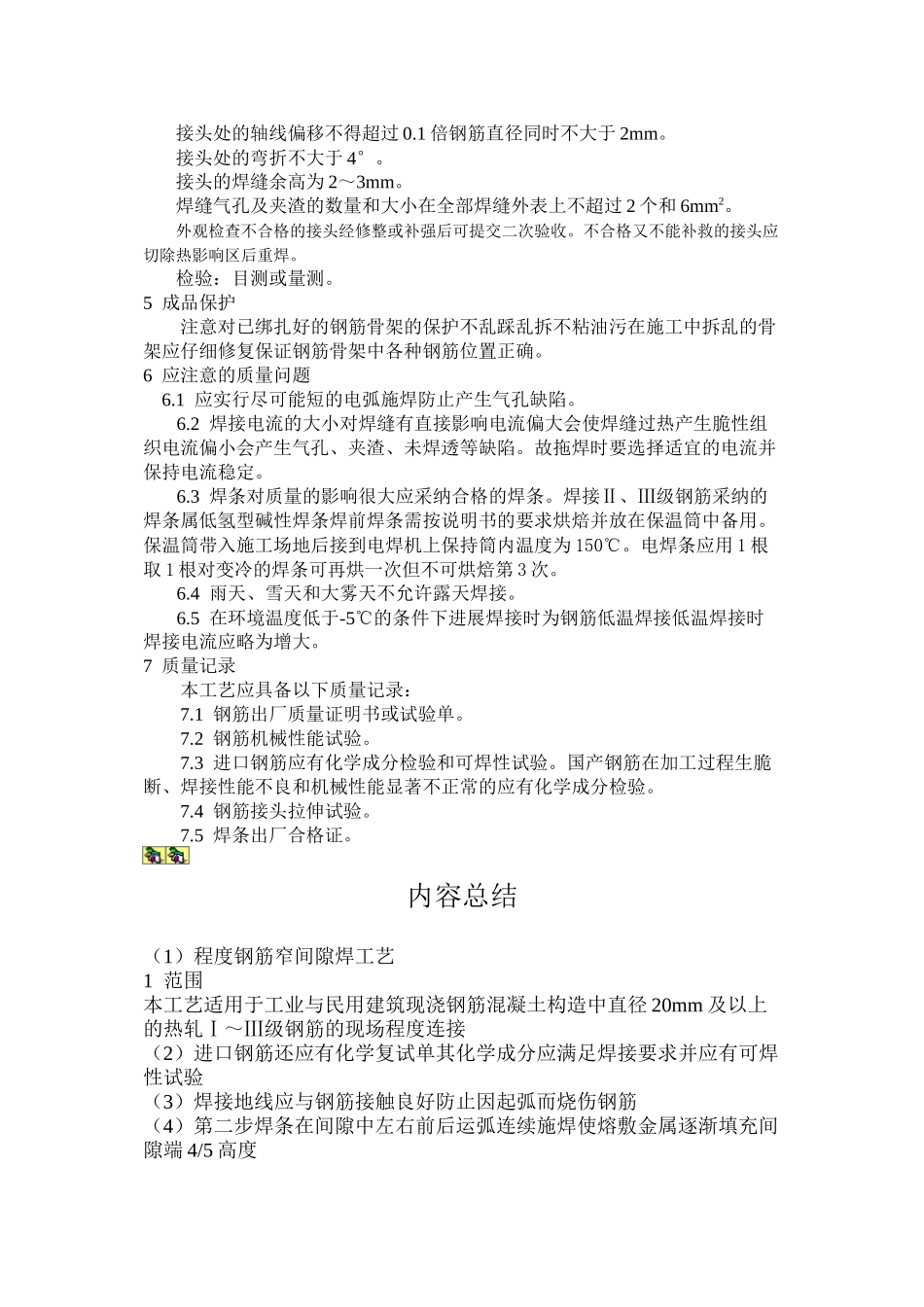

程度钢筋窄间隙焊工艺1 范围本工艺适用于工业与民用建筑现浇钢筋混凝土构造中直径 20mm 及以上的热轧Ⅰ～Ⅲ级钢筋的现场程度连接。22 施工准备2.1 材料及主要机具：钢筋：钢筋的级别、直径必须符合设计要求有出厂证明书及复试单。进口钢筋还应有化学复试单其化学成分应满足焊接要求并应有可焊性试验。焊条：焊条的牌应符合设计规定。如设计无规定时应符合表 4-17 的要求焊条质量应符合以下要求：药皮应无裂缝、气孔、凹凸不平等缺陷并不得有肉眼看得出的偏心度。焊接过程中电弧应燃烧稳定药皮熔化均匀无成块脱落现象。焊条必须根据焊条说明书的要求烘干后才能使用。焊条必须有出厂合格证。 钢筋电弧焊使用的焊条牌 表 4-17项次钢筋级别窄间隙焊123Ⅰ 级Ⅱ 级Ⅲ 级E5003E5016E6016—D1注：不含余热处理Ⅲ级钢。 主要机具焊接电源：焊接电源可采纳上的定型其容量大小应能获得 300A 电流空载电压应为 75V 及以上。形铜模：U 形铜模是由铜模、限位支座、固紧装置组成的专用模具。U 形铜模可用紫铜板压制或铜棒加工而成也可用电解铜浇铸后经少许加工而成。铜模大小应与被焊钢筋直径相适应。一种铜模只宜用于相近的两种直径钢筋焊接。铜模应具有一定的厚度和体积。其它机具：焊接电缆、电焊钳、面罩、垫子、钢丝刷、无齿锯等。2.2 作业条件：焊工必须持有有效的考试合格证。接头位置应符合规定。电源应符合要求。 作业场地应有平安防护设施、以及防火和必要的通风措施防止发生烧伤、触电、中及火灾等事故。熟悉图纸做好技术沟通。3 操作工艺3.1 工艺流程：检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→ 施焊→质量检验 3.2 检查电源、弧焊机及工具；焊接地线应与钢筋接触良好防止因起弧而烧伤钢筋。3.3 选择焊接参数：根据钢筋直径参照表 4-18 选择焊接参数。程度钢筋窄间隙焊焊接参数 表 4-18钢筋直径〔mm〕间隙大小〔mm〕焊条直径〔mm〕焊接电流〔A〕2010～123.2100～1102210～123.2100～1102512～144.0150～1602812～144.0150～1603212～144.0150～1603613～155.0220～2304013～155.0220～230 3.4 试焊、做模拟试件：在每批钢筋正式焊接前应焊接 3 个模拟试件做拉力试验经试验合格后方可按规定的焊接参数成批消费。3.5 施焊操作要点：钢筋端面应较平整端面和轴线垂直。钢筋应用无齿锯或气压焊专用的切断机切割。钢筋被焊部位的铁锈、油污及水分需去除洁净。钢筋用紧固装置固定结实铜模两侧轴心...
