水电站开发方式及布置形式详解

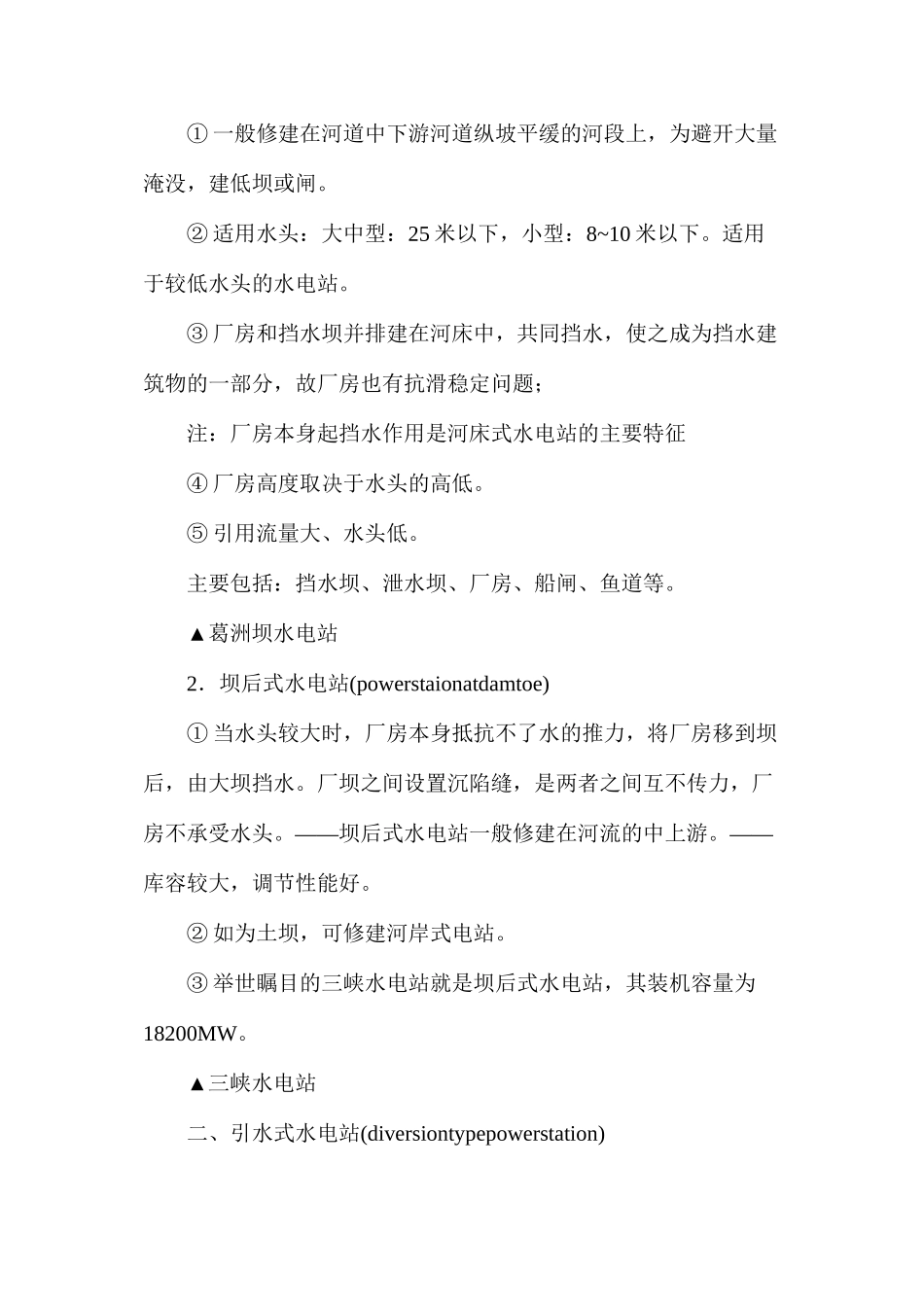

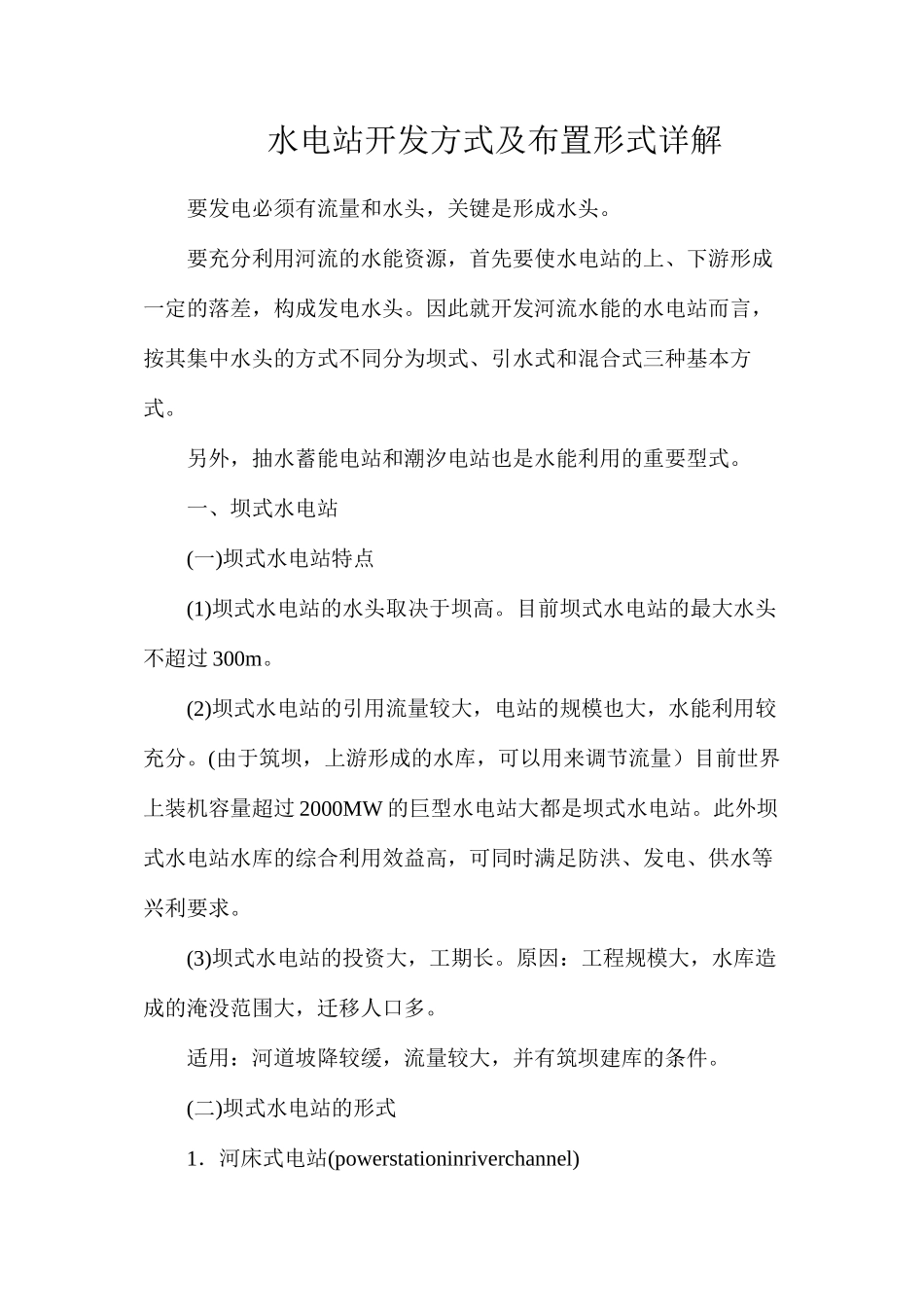

水电站开发方式及布置形式详解要发电必须有流量和水头，关键是形成水头。要充分利用河流的水能资源，首先要使水电站的上、下游形成一定的落差，构成发电水头。因此就开发河流水能的水电站而言，按其集中水头的方式不同分为坝式、引水式和混合式三种基本方式。另外，抽水蓄能电站和潮汐电站也是水能利用的重要型式。一、坝式水电站(一)坝式水电站特点(1)坝式水电站的水头取决于坝高。目前坝式水电站的最大水头不超过 300m。(2)坝式水电站的引用流量较大，电站的规模也大，水能利用较充分。(由于筑坝，上游形成的水库，可以用来调节流量）目前世界上装机容量超过 2000MW 的巨型水电站大都是坝式水电站。此外坝式水电站水库的综合利用效益高，可同时满足防洪、发电、供水等兴利要求。(3)坝式水电站的投资大，工期长。原因：工程规模大，水库造成的淹没范围大，迁移人口多。适用：河道坡降较缓，流量较大，并有筑坝建库的条件。(二)坝式水电站的形式1．河床式电站(powerstationinriverchannel)① 一般修建在河道中下游河道纵坡平缓的河段上，为避开大量淹没，建低坝或闸。② 适用水头：大中型：25 米以下，小型：8~10 米以下。适用于较低水头的水电站。③ 厂房和挡水坝并排建在河床中，共同挡水，使之成为挡水建筑物的一部分，故厂房也有抗滑稳定问题；注：厂房本身起挡水作用是河床式水电站的主要特征④ 厂房高度取决于水头的高低。⑤ 引用流量大、水头低。主要包括：挡水坝、泄水坝、厂房、船闸、鱼道等。▲葛洲坝水电站2．坝后式水电站(powerstaionatdamtoe)① 当水头较大时，厂房本身抵抗不了水的推力，将厂房移到坝后，由大坝挡水。厂坝之间设置沉陷缝，是两者之间互不传力，厂————房不承受水头。坝后式水电站一般修建在河流的中上游。库容较大，调节性能好。② 如为土坝，可修建河岸式电站。③ 举世瞩目的三峡水电站就是坝后式水电站，其装机容量为18200MW。▲三峡水电站二、引水式水电站(diversiontypepowerstation)在河流坡降陡的河段上筑一低坝(或无坝)取水，通过人工修建的引水道(渠道、隧洞、管道)引水到河段下游，集中落差，再经压力管道引水到水轮机进行发电。用引水道集中水头的电站称为引水式水电站。特点：(1)水头相对较高，目前最大水头已达 2000 米以上。(2)引用流量较小，没有水库调节径流，水量利用率较低，综合利用价值较差。(3)电站库容很小，基本无水库淹没损失，工程量较小，单位造价较低。类型：(1)无压引...
