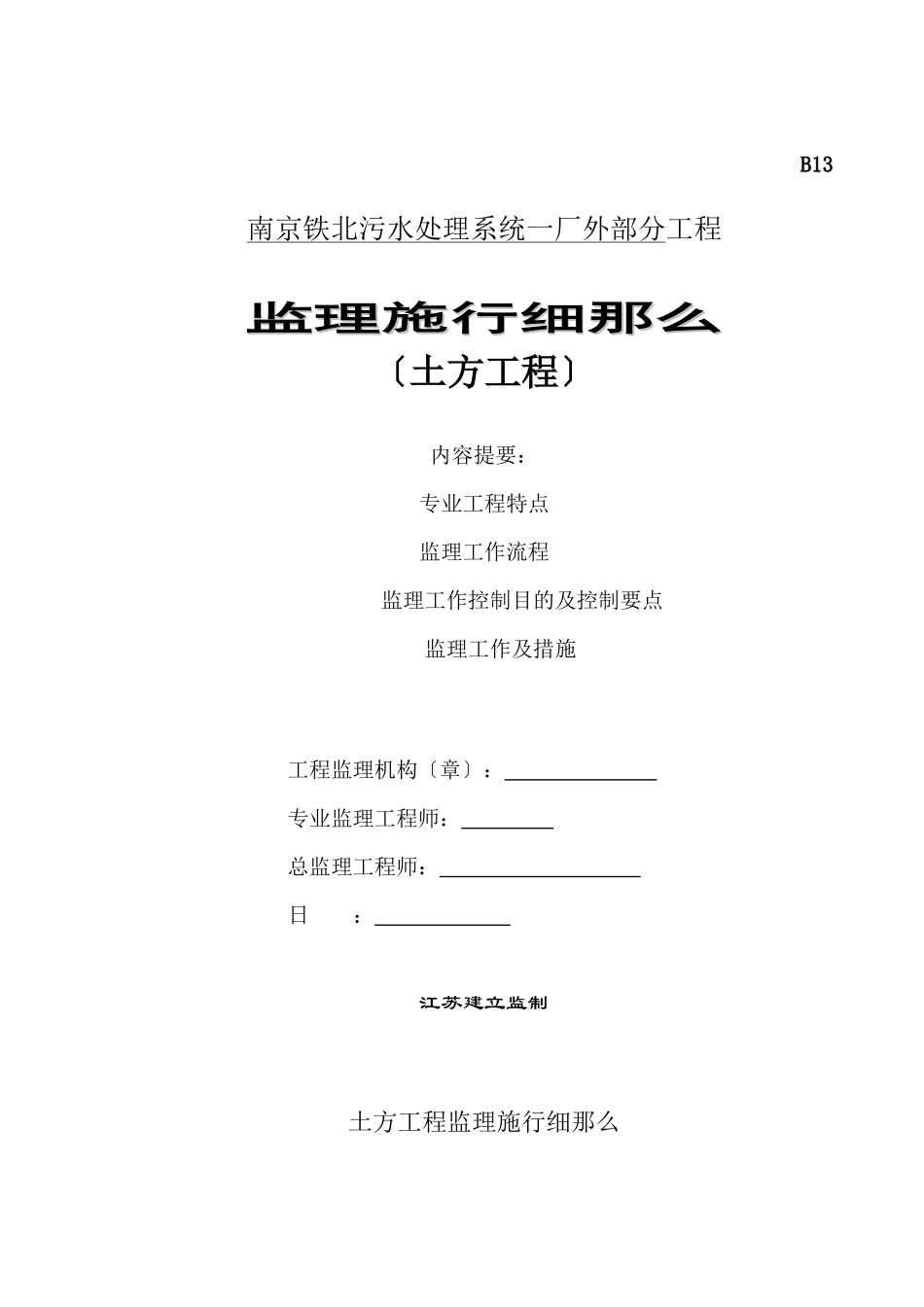

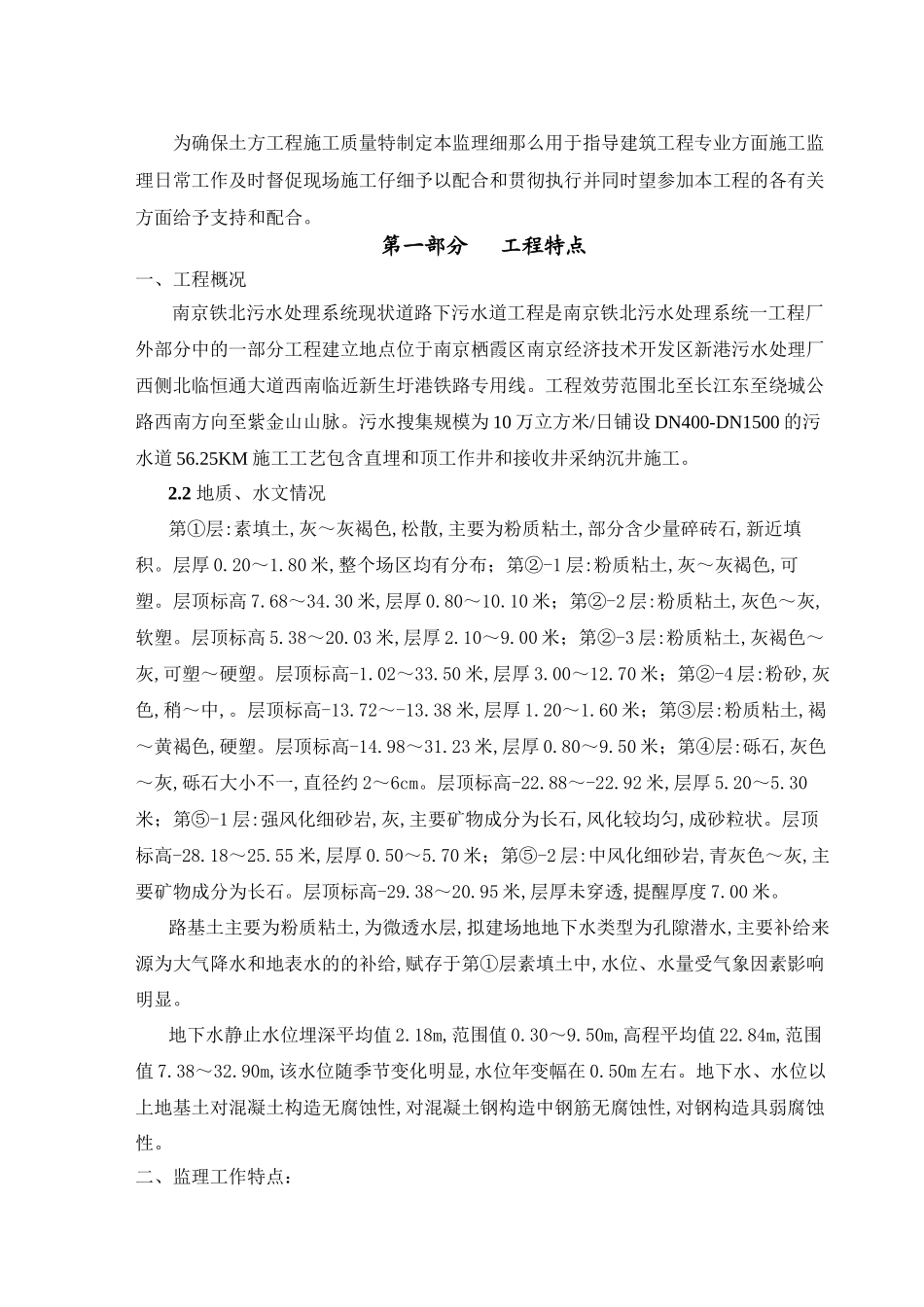

B13B13南京铁北污水处理系统一厂外部分工程监理施行细那么监理施行细那么〔土方工程〕内容提要：专业工程特点监理工作流程 监理工作控制目的及控制要点 监理工作及措施 工程监理机构〔章〕： 专业监理工程师： 总监理工程师： 日： 江苏建立监制土方工程监理施行细那么为确保土方工程施工质量特制定本监理细那么用于指导建筑工程专业方面施工监理日常工作及时督促现场施工仔细予以配合和贯彻执行并同时望参加本工程的各有关方面给予支持和配合。第一部分 工程特点一、工程概况南京铁北污水处理系统现状道路下污水道工程是南京铁北污水处理系统一工程厂外部分中的一部分工程建立地点位于南京栖霞区南京经济技术开发区新港污水处理厂西侧北临恒通大道西南临近新生圩港铁路专用线。工程效劳范围北至长江东至绕城公路西南方向至紫金山山脉。污水搜集规模为 10 万立方米/日铺设 DN400-DN1500 的污水道 56.25KM 施工工艺包含直埋和顶工作井和接收井采纳沉井施工。2.2 地质、水文情况第①层:素填土,灰～灰褐色,松散,主要为粉质粘土,部分含少量碎砖石,新近填积。层厚 0.20～1.80 米,整个场区均有分布；第②-1 层:粉质粘土,灰～灰褐色,可塑。层顶标高 7.68～34.30 米,层厚 0.80～10.10 米；第②-2 层:粉质粘土,灰色～灰,软塑。层顶标高 5.38～20.03 米,层厚 2.10～9.00 米；第②-3 层:粉质粘土,灰褐色～灰,可塑～硬塑。层顶标高-1.02～33.50 米,层厚 3.00～12.70 米；第②-4 层:粉砂,灰色,稍～中,。层顶标高-13.72～-13.38 米,层厚 1.20～1.60 米；第③层:粉质粘土,褐～黄褐色,硬塑。层顶标高-14.98～31.23 米,层厚 0.80～9.50 米；第④层:砾石,灰色～灰,砾石大小不一,直径约 2～6cm。层顶标高-22.88～-22.92 米,层厚 5.20～5.30米；第⑤-1 层:强风化细砂岩,灰,主要矿物成分为长石,风化较均匀,成砂粒状。层顶标高-28.18～25.55 米,层厚 0.50～5.70 米；第⑤-2 层:中风化细砂岩,青灰色～灰,主要矿物成分为长石。层顶标高-29.38～20.95 米,层厚未穿透,提醒厚度 7.00 米。路基土主要为粉质粘土,为微透水层,拟建场地地下水类型为孔隙潜水,主要补给来源为大气降水和地表水的的补给,赋存于第①层素填土中,水位、水量受气象因素影响明显。地下水静止水位埋深平均值 2.18m,范围值 0.30～9.50m,高程平均值 22.84m,范围值 7.38～32.90m,该水位随季节变化明显,水位年变幅在 0.50m 左右。地下水、水位以上地基土...
