汽机房抗风桁架吊装施工措施

汽机房抗风桁架吊装施工措施_第1页
1/3
汽机房抗风桁架吊装施工措施_第2页
2/3
汽机房抗风桁架吊装施工措施_第3页
3/3

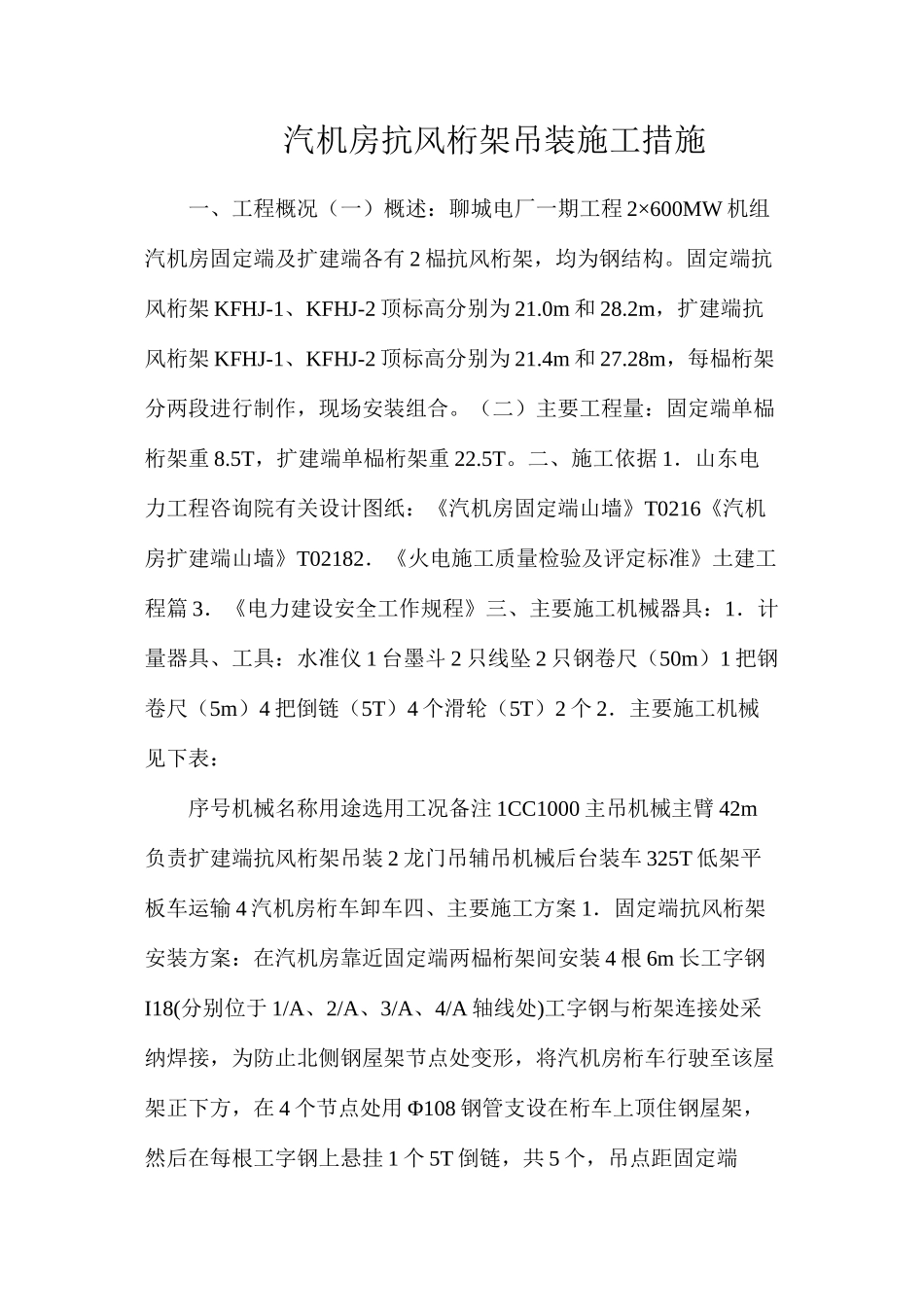

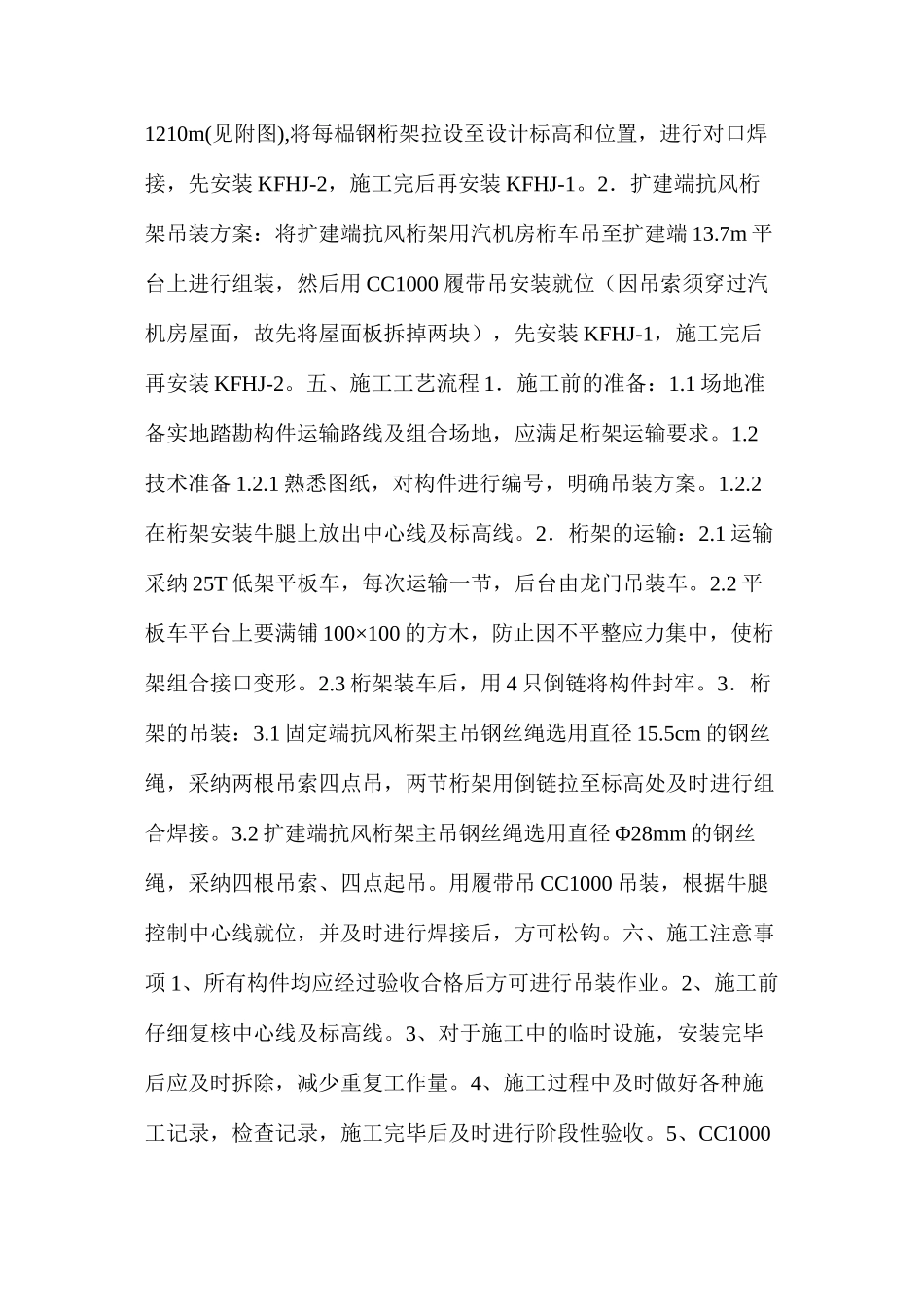

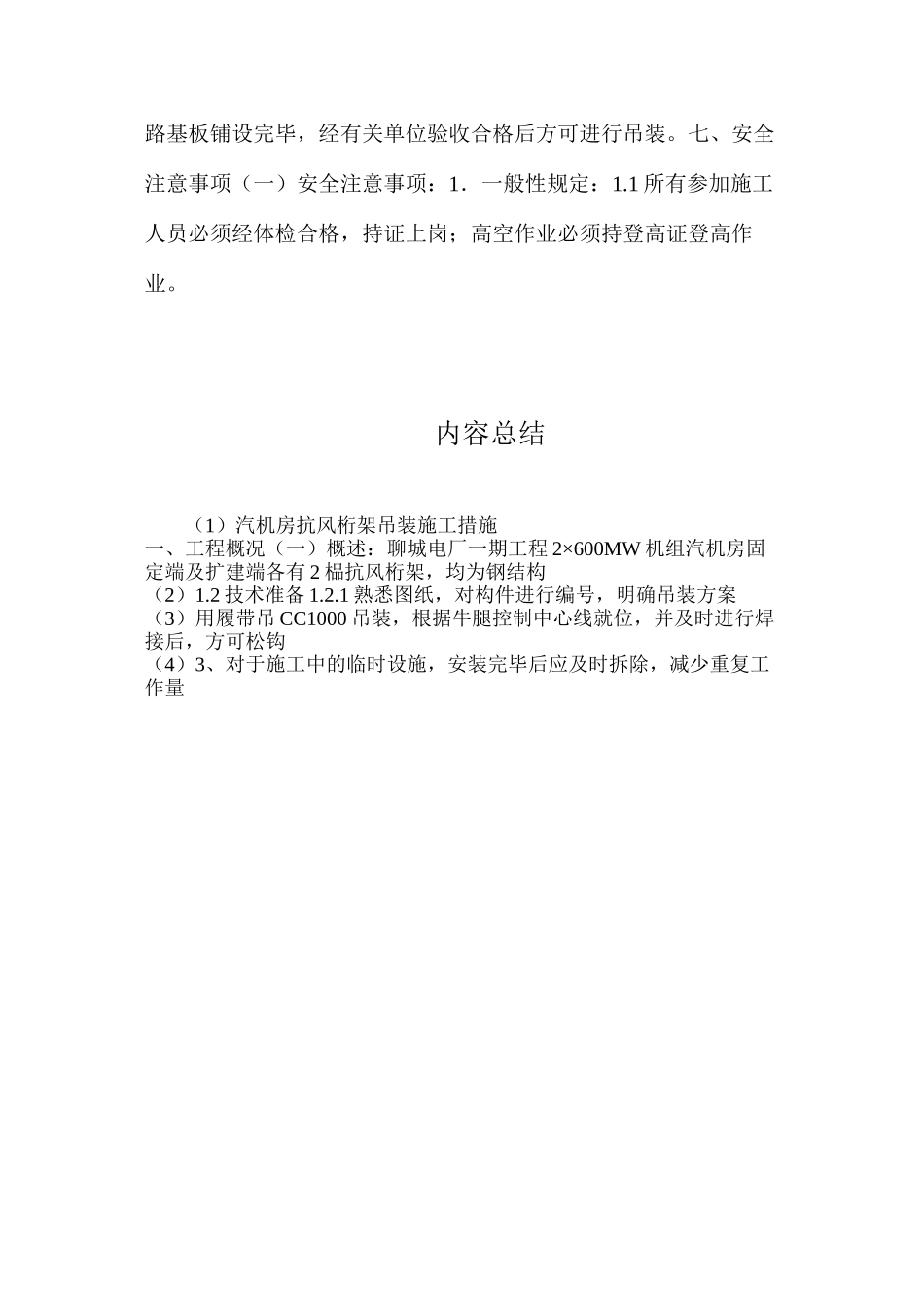

汽机房抗风桁架吊装施工措施一、工程概况(一)概述:聊城电厂一期工程 2×600MW 机组汽机房固定端及扩建端各有 2 榀抗风桁架,均为钢结构。固定端抗风桁架 KFHJ-1、KFHJ-2 顶标高分别为 21.0m 和 28.2m,扩建端抗风桁架 KFHJ-1、KFHJ-2 顶标高分别为 21.4m 和 27.28m,每榀桁架分两段进行制作,现场安装组合。(二)主要工程量:固定端单榀桁架重 8.5T,扩建端单榀桁架重 22.5T。二、施工依据 1.山东电力工程咨询院有关设计图纸:《汽机房固定端山墙》T0216《汽机房扩建端山墙》T02182.《火电施工质量检验及评定标准》土建工程篇 3.《电力建设安全工作规程》三、主要施工机械器具:1.计量器具、工具:水准仪 1 台墨斗 2 只线坠 2 只钢卷尺(50m)1 把钢卷尺(5m)4 把倒链(5T)4 个滑轮(5T)2 个 2.主要施工机械见下表:序号机械名称用途选用工况备注 1CC1000 主吊机械主臂 42m负责扩建端抗风桁架吊装 2 龙门吊辅吊机械后台装车 325T 低架平板车运输 4 汽机房桁车卸车四、主要施工方案 1.固定端抗风桁架安装方案:在汽机房靠近固定端两榀桁架间安装 4 根 6m 长工字钢I18(分别位于 1/A、2/A、3/A、4/A 轴线处)工字钢与桁架连接处采纳焊接,为防止北侧钢屋架节点处变形,将汽机房桁车行驶至该屋架正下方,在 4 个节点处用 Φ108 钢管支设在桁车上顶住钢屋架,然后在每根工字钢上悬挂 1 个 5T 倒链,共 5 个,吊点距固定端1210m(见附图),将每榀钢桁架拉设至设计标高和位置,进行对口焊接,先安装 KFHJ-2,施工完后再安装 KFHJ-1。2.扩建端抗风桁架吊装方案:将扩建端抗风桁架用汽机房桁车吊至扩建端 13.7m 平台上进行组装,然后用 CC1000 履带吊安装就位(因吊索须穿过汽机房屋面,故先将屋面板拆掉两块),先安装 KFHJ-1,施工完后再安装 KFHJ-2。五、施工工艺流程 1.施工前的准备:1.1 场地准备实地踏勘构件运输路线及组合场地,应满足桁架运输要求。1.2技术准备 1.2.1 熟悉图纸,对构件进行编号,明确吊装方案。1.2.2在桁架安装牛腿上放出中心线及标高线。2.桁架的运输:2.1 运输采纳 25T 低架平板车,每次运输一节,后台由龙门吊装车。2.2 平板车平台上要满铺 100×100 的方木,防止因不平整应力集中,使桁架组合接口变形。2.3 桁架装车后,用 4 只倒链将构件封牢。3.桁架的吊装:3.1 固定端抗风桁架主吊钢丝绳选用直径 15.5cm 的钢丝绳,采纳两根...
