浅谈双T板技术在上海某小学项目中的应用

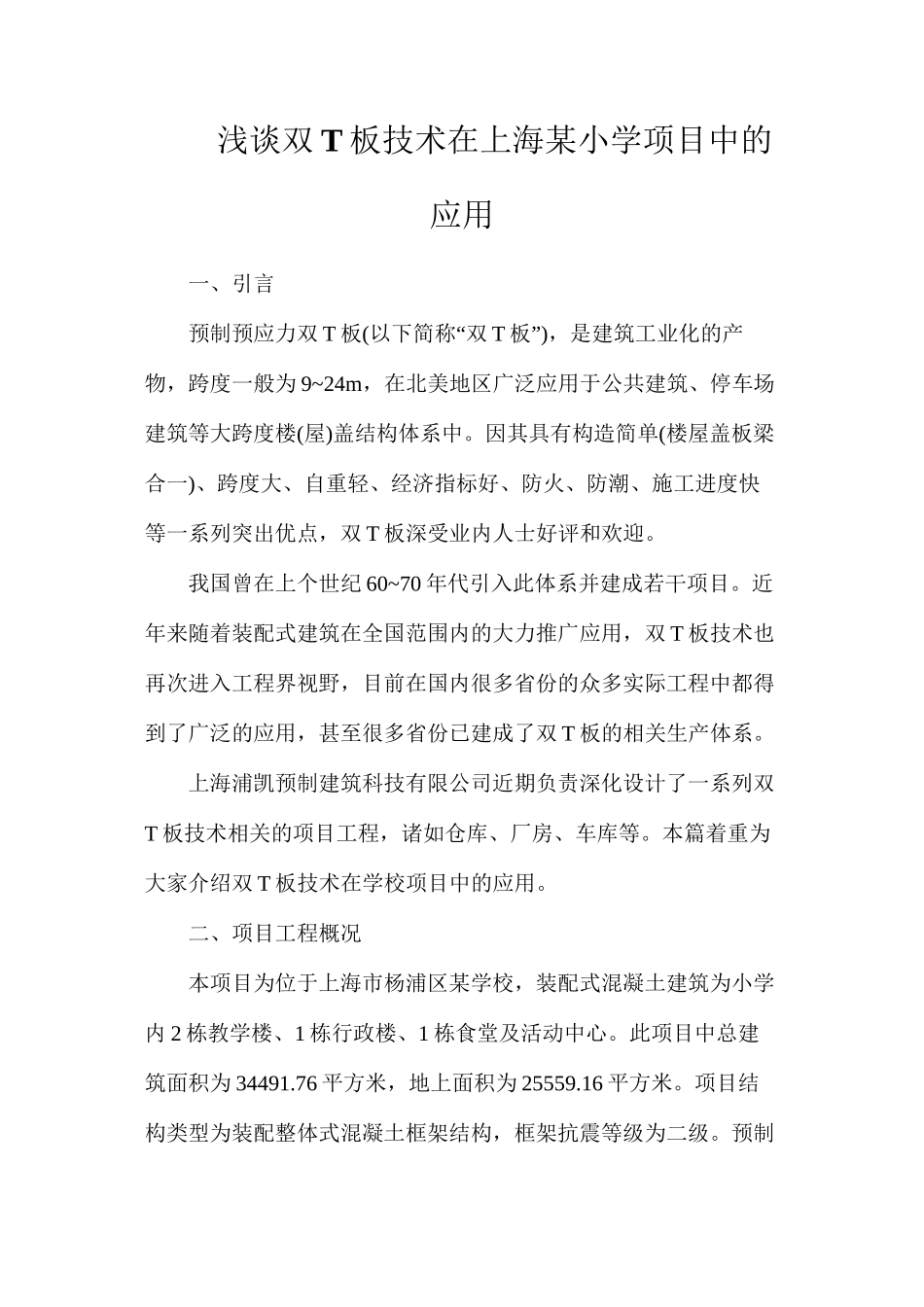

浅谈双 T 板技术在上海某小学项目中的应用一、引言预制预应力双 T 板(“以下简称 双 T”板 )，是建筑工业化的产物，跨度一般为 9~24m，在北美地区广泛应用于公共建筑、停车场建筑等大跨度楼(屋)盖结构体系中。因其具有构造简单(楼屋盖板梁合一)、跨度大、自重轻、经济指标好、防火、防潮、施工进度快等一系列突出优点，双 T 板深受业内人士好评和欢迎。我国曾在上个世纪 60~70 年代引入此体系并建成若干项目。近年来随着装配式建筑在全国范围内的大力推广应用，双 T 板技术也再次进入工程界视野，目前在国内很多省份的众多实际工程中都得到了广泛的应用，甚至很多省份已建成了双 T 板的相关生产体系。上海浦凯预制建筑科技有限公司近期负责深化设计了一系列双T 板技术相关的项目工程，诸如仓库、厂房、车库等。本篇着重为大家介绍双 T 板技术在学校项目中的应用。二、项目工程概况本项目为位于上海市杨浦区某学校，装配式混凝土建筑为小学内 2 栋教学楼、1 栋行政楼、1 栋食堂及活动中心。此项目中总建筑面积为 34491.76 平方米，地上面积为 25559.16 平方米。项目结构类型为装配整体式混凝土框架结构，框架抗震等级为二级。预制构件类型包括桁架预制叠合板、预制叠合梁（框架梁、次梁）、预制双 T 板、预制楼梯、预制外填充墙及预制女儿墙共计 6 种。根据《沪建建材[2024]601 号-预制率装配率计算细则》的要求，本项目采纳方法二进行预制率计算，方法二中楼板对预制率的贡献由预制免模楼板面积/楼板总面积决定，梁对预制率的贡献由预制梁总长度/梁总长决定，而双 T 板是板、梁结合的预制钢筋混凝土承载构件，其在预制率计算时可同时考虑双 T 板对楼板和梁的预制率统计；此项目中各子项按设计文件计算预制率均为 40%。三、双 T 板设计1、双 T 板技术介绍双 T 板主要应用于楼、屋盖体系中。楼盖结构是结构体系中的水平构件，主要功能是联系各竖向构件、形成抗侧力体系进而达到传递诸如地震荷载、风荷载等水平荷载的目的。楼盖体系不仅可以承担竖向荷载，而且可以发挥横隔板作用(提供平面内的强度和刚度，实现传递水平向荷载的目的)。根据横隔板作用的强弱可以分“”为两大类： 干式 楼盖体系(untoppedorpretoppeddiaph-ragm)和湿”式 楼盖体系(toppeddiaphragm)。前者为楼盖只由预制板组成，由预制板和连接件来提供隔板作用；而后者则是在预制板上配置钢筋网片后再浇筑混凝土层。在西方国家中，一般...
