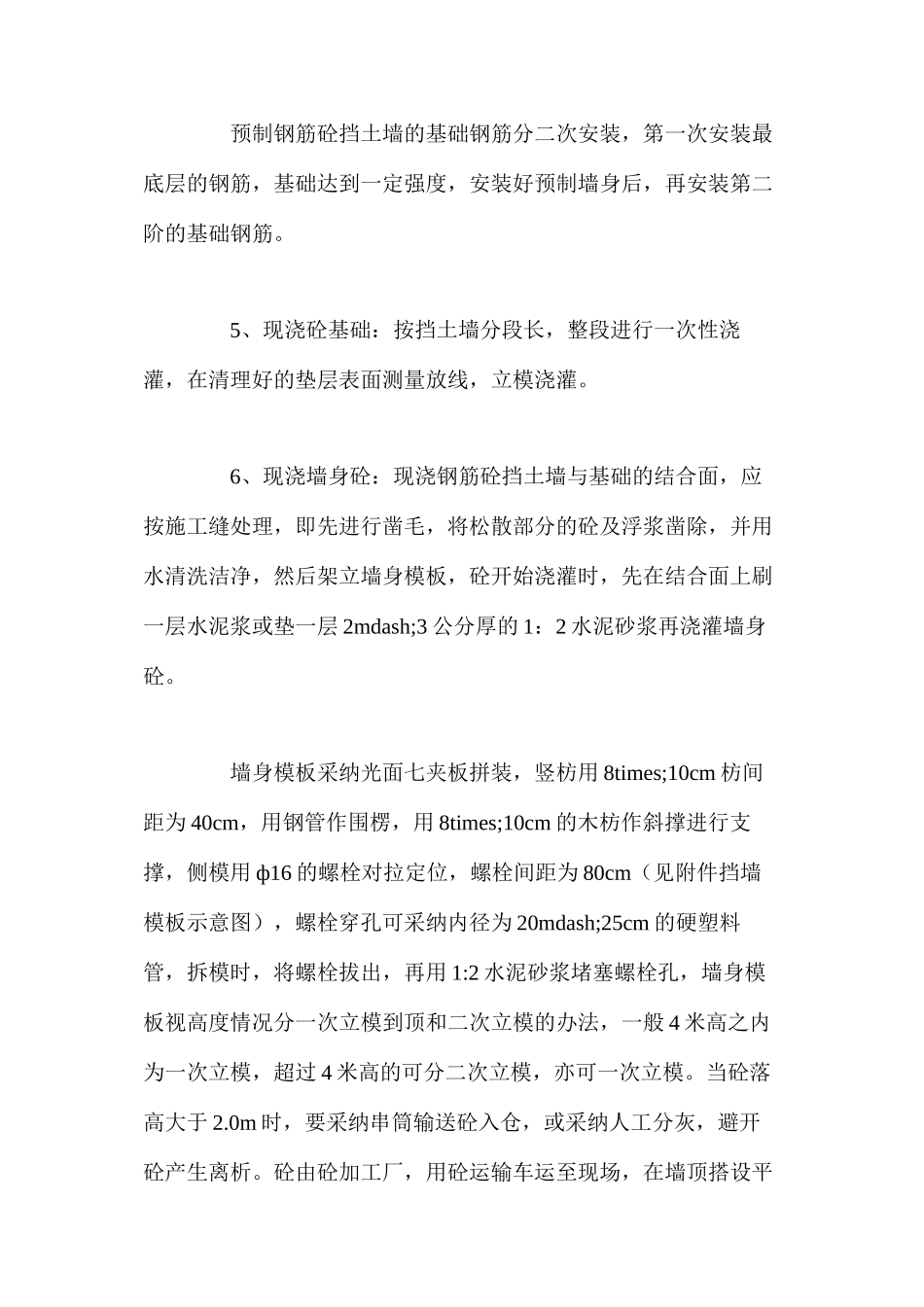

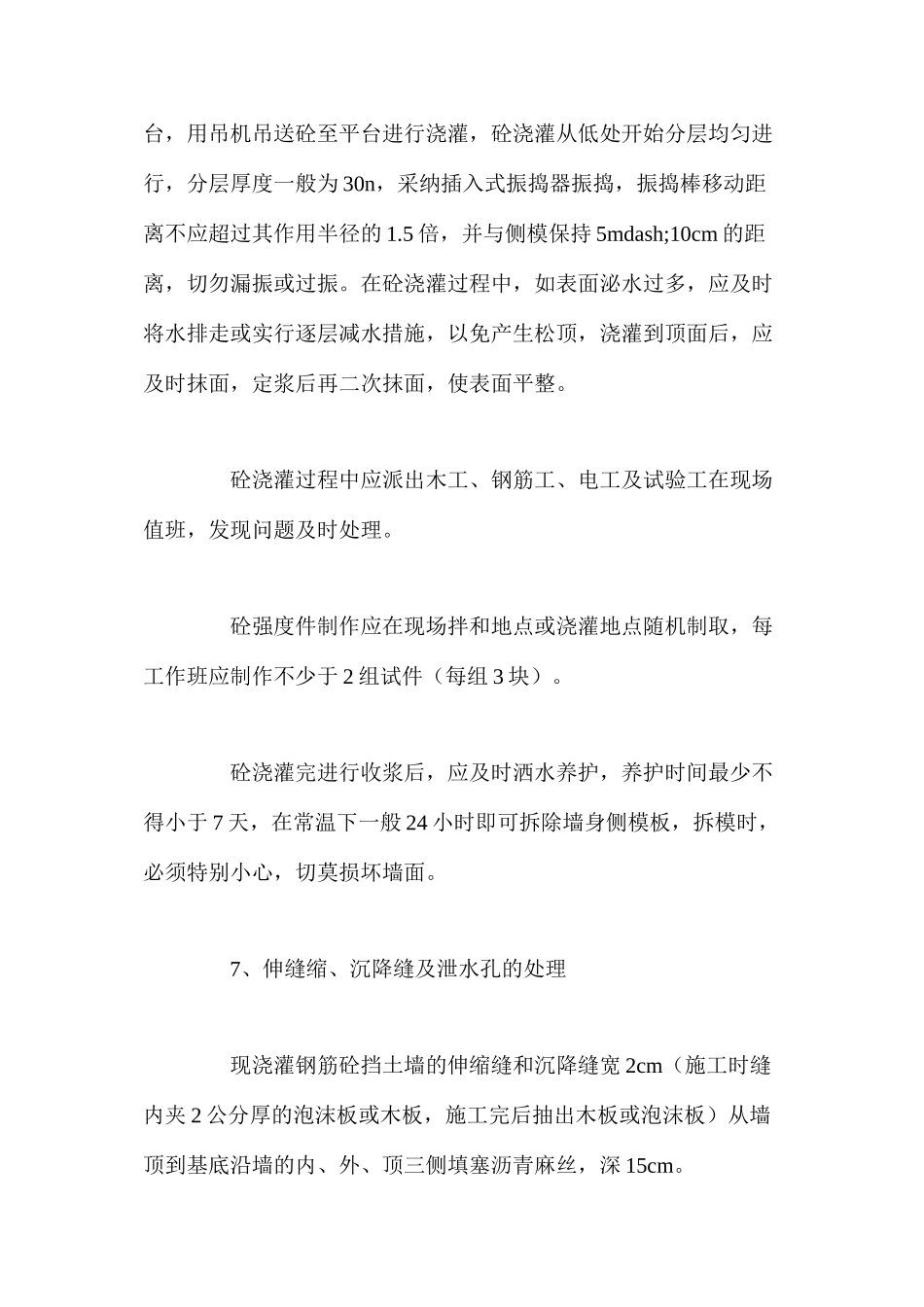

混凝土挡土墙工程施工技术1、基槽挖土方:本工程挖基槽土方采纳挖掘挖机及人工配合进行开挖。挖基配合墙体施工分段进行,先测量放线,定出开挖中线及边线,起点及终点,设立桩标,注明高程及开挖深度,用 1m3反铲挖掘机开挖,多余的土方装车外运弃土。在施工过程中,应根据实际需要设置排水沟及集水抗进行施工排水,保证工作面干燥以及基底不被水浸。 2、地基处理:当挖基发现有淤泥层或软土层时,需进行换土处理,报请监理工程师及业主批准后,才进行施工。 3、碎石垫层施工:根据设计图纸现浇钢筋砼挡土墙。基底铺 20 公分厚碎石垫层,并用打夯机夯入地基土。以便增加基底摩擦系数。予制挡土墙的基础垫层为 C10 砼垫层 10 公分厚。 4、钢筋安装:现浇钢筋基础先安装基础钢筋,预理墙身竖向钢筋,待基础浇灌砼完后且砼达到 2.5Mpa 后,进行墙身钢筋安装。 预制钢筋砼挡土墙的基础钢筋分二次安装,第一次安装最底层的钢筋,基础达到一定强度,安装好预制墙身后,再安装第二阶的基础钢筋。 5、现浇砼基础:按挡土墙分段长,整段进行一次性浇灌,在清理好的垫层表面测量放线,立模浇灌。 6、现浇墙身砼:现浇钢筋砼挡土墙与基础的结合面,应按施工缝处理,即先进行凿毛,将松散部分的砼及浮浆凿除,并用水清洗洁净,然后架立墙身模板,砼开始浇灌时,先在结合面上刷一层水泥浆或垫一层 2mdash;3 公分厚的 1:2 水泥砂浆再浇灌墙身砼。 墙身模板采纳光面七夹板拼装,竖枋用 8times;10cm 枋间距为 40cm,用钢管作围楞,用 8times;10cm 的木枋作斜撑进行支撑,侧模用 ф16 的螺栓对拉定位,螺栓间距为 80cm(见附件挡墙模板示意图),螺栓穿孔可采纳内径为 20mdash;25cm 的硬塑料管,拆模时,将螺栓拔出,再用 1:2 水泥砂浆堵塞螺栓孔,墙身模板视高度情况分一次立模到顶和二次立模的办法,一般 4 米高之内为一次立模,超过 4 米高的可分二次立模,亦可一次立模。当砼落高大于 2.0m 时,要采纳串筒输送砼入仓,或采纳人工分灰,避开砼产生离析。砼由砼加工厂,用砼运输车运至现场,在墙顶搭设平台,用吊机吊送砼至平台进行浇灌,砼浇灌从低处开始分层均匀进行,分层厚度一般为 30n,采纳插入式振捣器振捣,振捣棒移动距离不应超过其作用半径的 1.5 倍,并与侧模保持 5mdash;10cm 的距离,切勿漏振或过振。在砼浇灌过程中,如表面泌水过多,应及时将水排走或实行逐层减水措施,以免产生松顶,浇灌到顶面后,...
