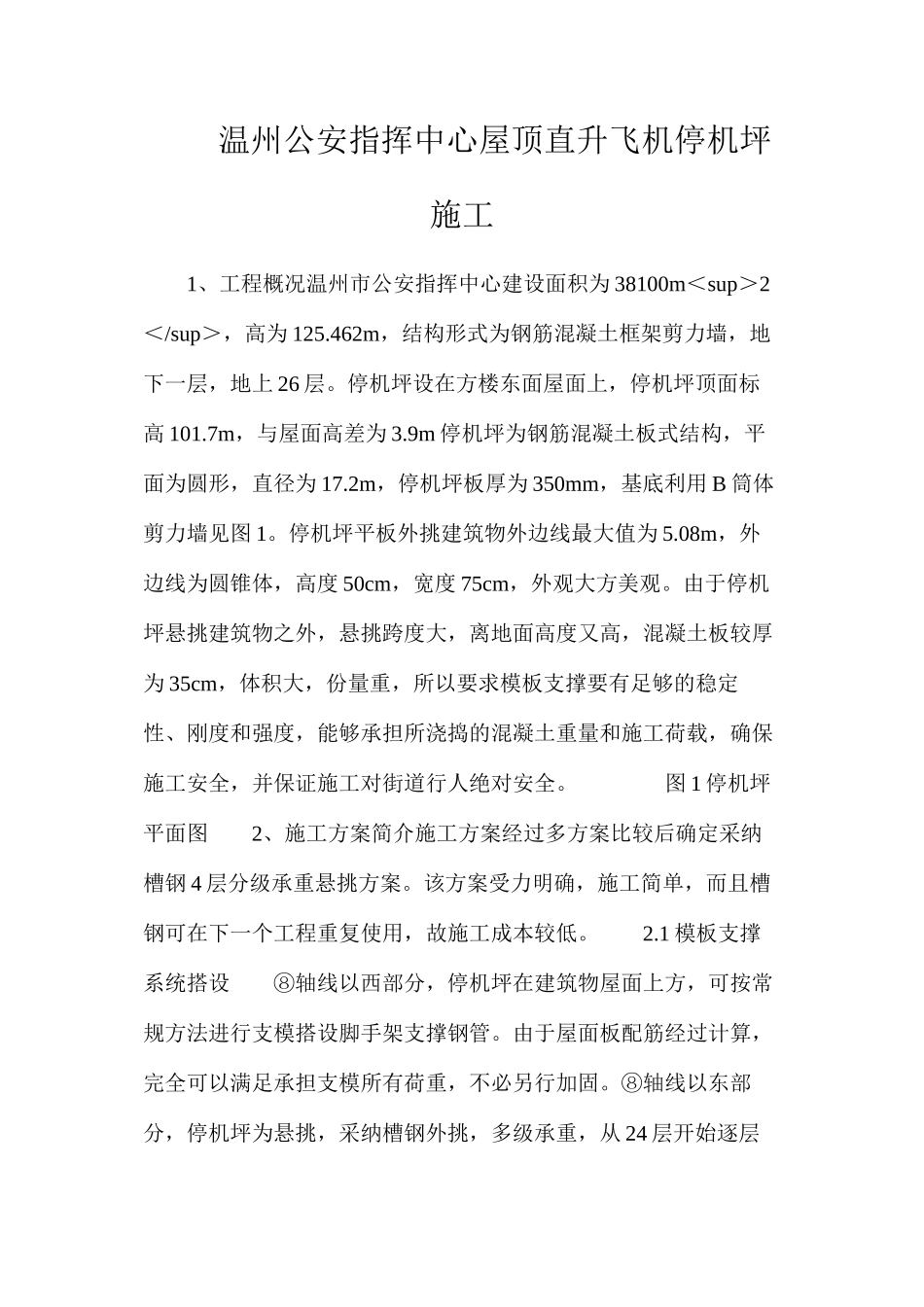

温州公安指挥中心屋顶直升飞机停机坪施工

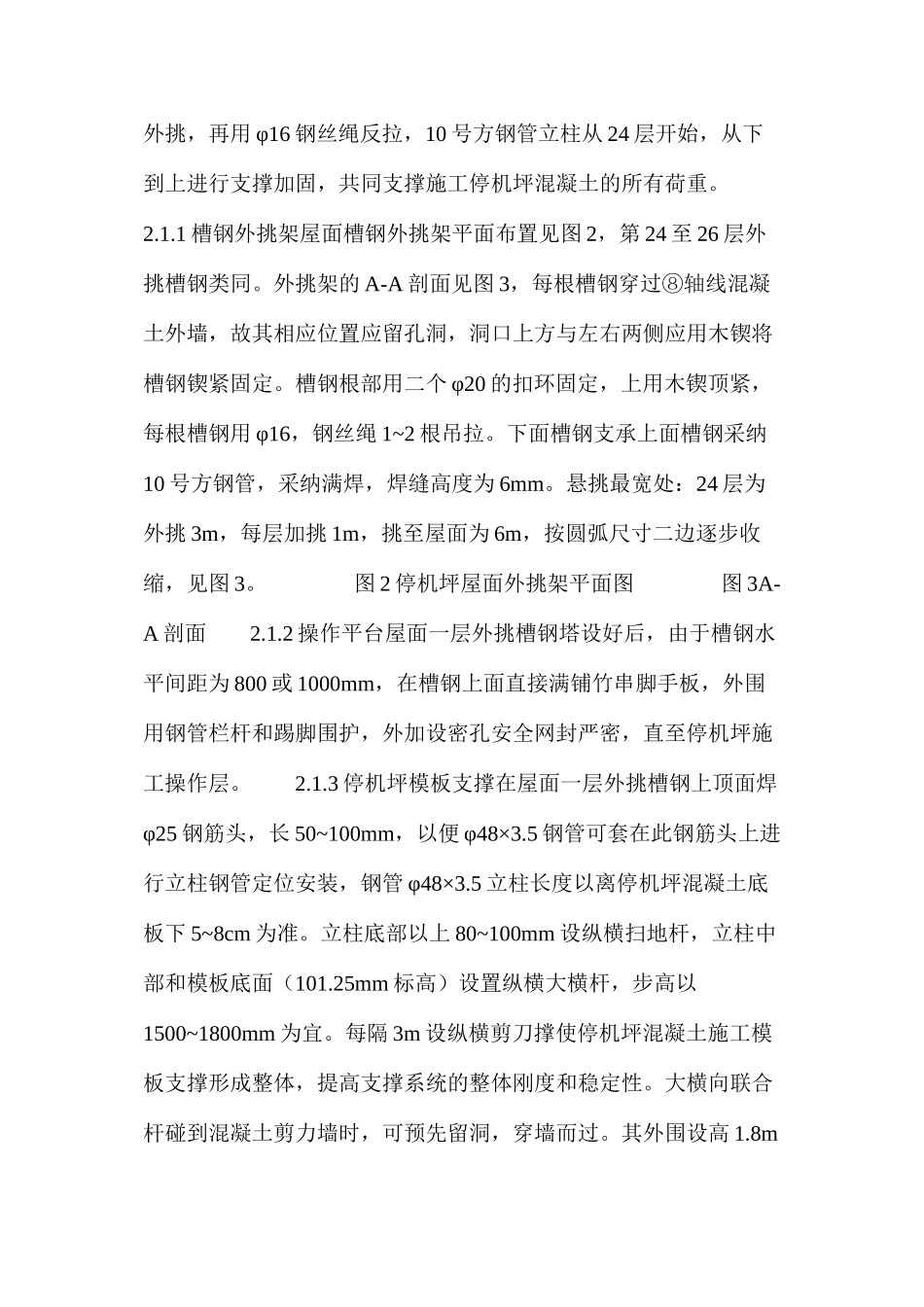

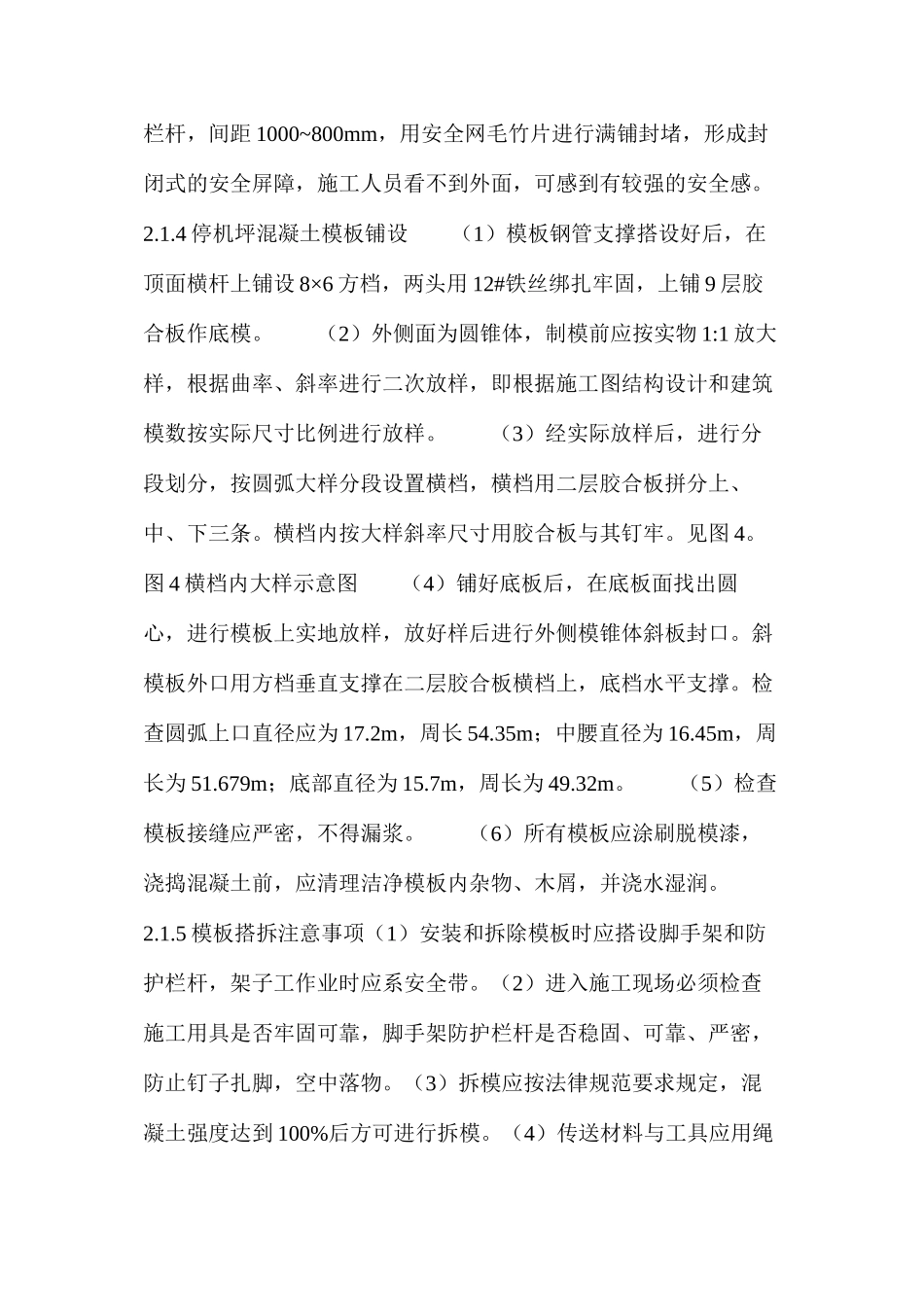

温州公安指挥中心屋顶直升飞机停机坪施工1、工程概况温州市公安指挥中心建设面积为 38100m＜sup＞2＜/sup＞，高为 125.462m，结构形式为钢筋混凝土框架剪力墙，地下一层，地上 26 层。停机坪设在方楼东面屋面上，停机坪顶面标高 101.7m，与屋面高差为 3.9m 停机坪为钢筋混凝土板式结构，平面为圆形，直径为 17.2m，停机坪板厚为 350mm，基底利用 B 筒体剪力墙见图 1。停机坪平板外挑建筑物外边线最大值为 5.08m，外边线为圆锥体，高度 50cm，宽度 75cm，外观大方美观。由于停机坪悬挑建筑物之外，悬挑跨度大，离地面高度又高，混凝土板较厚为 35cm，体积大，份量重，所以要求模板支撑要有足够的稳定性、刚度和强度，能够承担所浇捣的混凝土重量和施工荷载，确保 施工安全，并保证施工对街道行人绝对安全。图 1 停机坪 平面图2、施工方案简介施工方案经过多方案比较后确定采纳槽钢 4 层分级承重悬挑方案。该方案受力明确，施工简单，而且槽 钢可在下一个工程重复使用，故施工成本较低。2.1 模板支撑 系统搭设⑧轴线以西部分，停机坪在建筑物屋面上方，可按常规方法进行支模搭设脚手架支撑钢管。由于屋面板配筋经过计算，完全可以满足承担支模所有荷重，不必另行加固。⑧轴线以东部分，停机坪为悬挑，采纳槽钢外挑，多级承重，从 24 层开始逐层外挑，再用 φ16 钢丝绳反拉，10 号方钢管立柱从 24 层开始，从下 到上进行支撑加固，共同支撑施工停机坪混凝土的所有荷重。2.1.1 槽钢外挑架屋面槽钢外挑架平面布置见图 2，第 24 至 26 层外挑槽钢类同。外挑架的 A-A 剖面见图 3，每根槽钢穿过⑧轴线混凝土外墙，故其相应位置应留孔洞，洞口上方与左右两侧应用木锲将槽钢锲紧固定。槽钢根部用二个 φ20 的扣环固定，上用木锲顶紧，每根槽钢用 φ16，钢丝绳 1~2 根吊拉。下面槽钢支承上面槽钢采纳10 号方钢管，采纳满焊，焊缝高度为 6mm。悬挑最宽处：24 层为外挑 3m，每层加挑 1m，挑至屋面为 6m，按圆弧尺寸二边逐步收缩，见图 3 。图 2 停机坪屋面外挑架平面图图 3A-A 剖面2.1.2 操作平台屋面一层外挑槽钢塔设好后，由于槽钢水平间距为 800 或 1000mm，在槽钢上面直接满铺竹串脚手板，外围用钢管栏杆和踢脚围护，外加设密孔安全网封严密，直至停机坪施 工操作层。2.1.3 停机坪模板支撑在屋面一层外挑槽钢上顶面焊φ25 钢筋头，长 50~100mm，以便 φ48×3.5 钢管可套在此钢筋头上...
