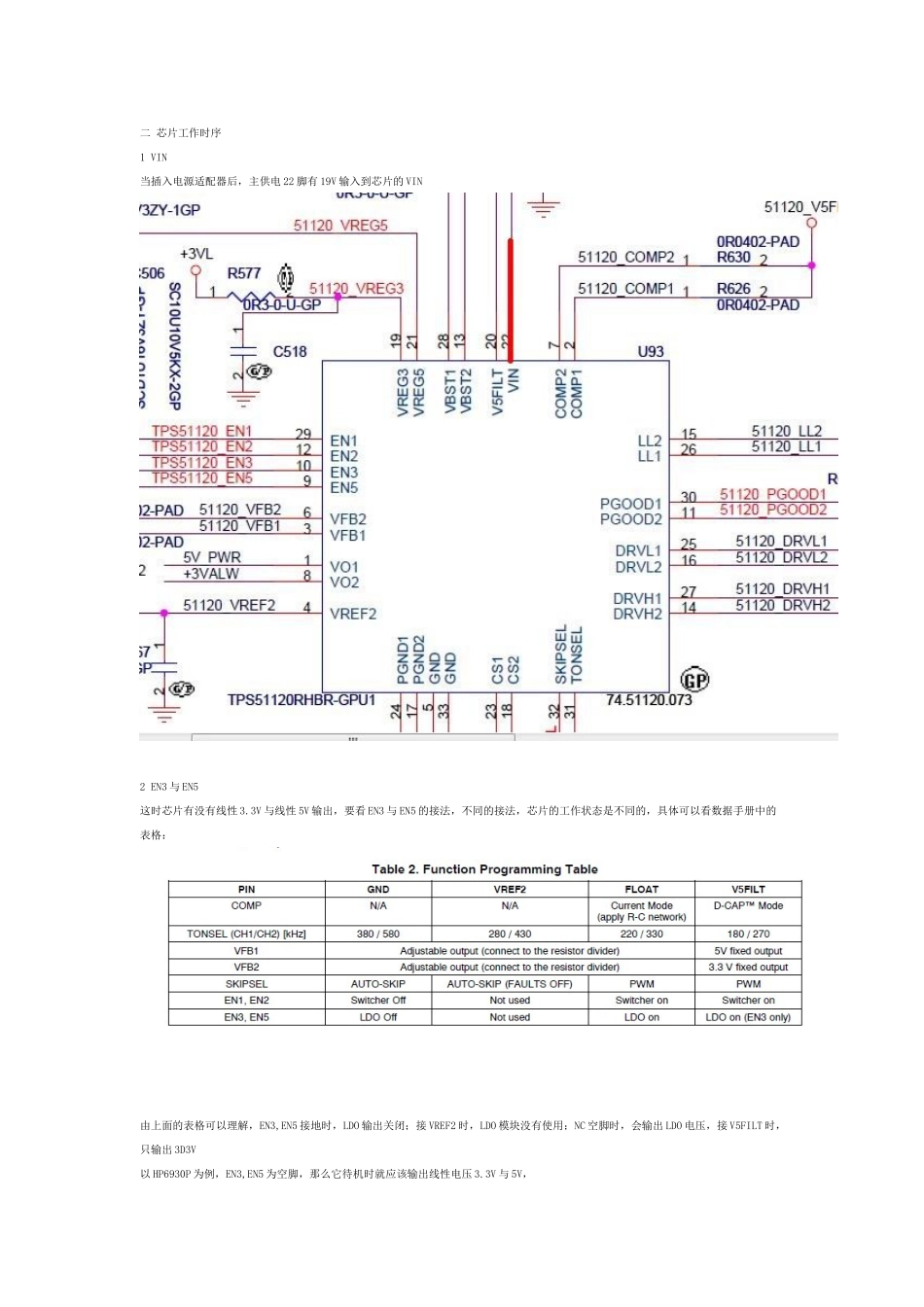

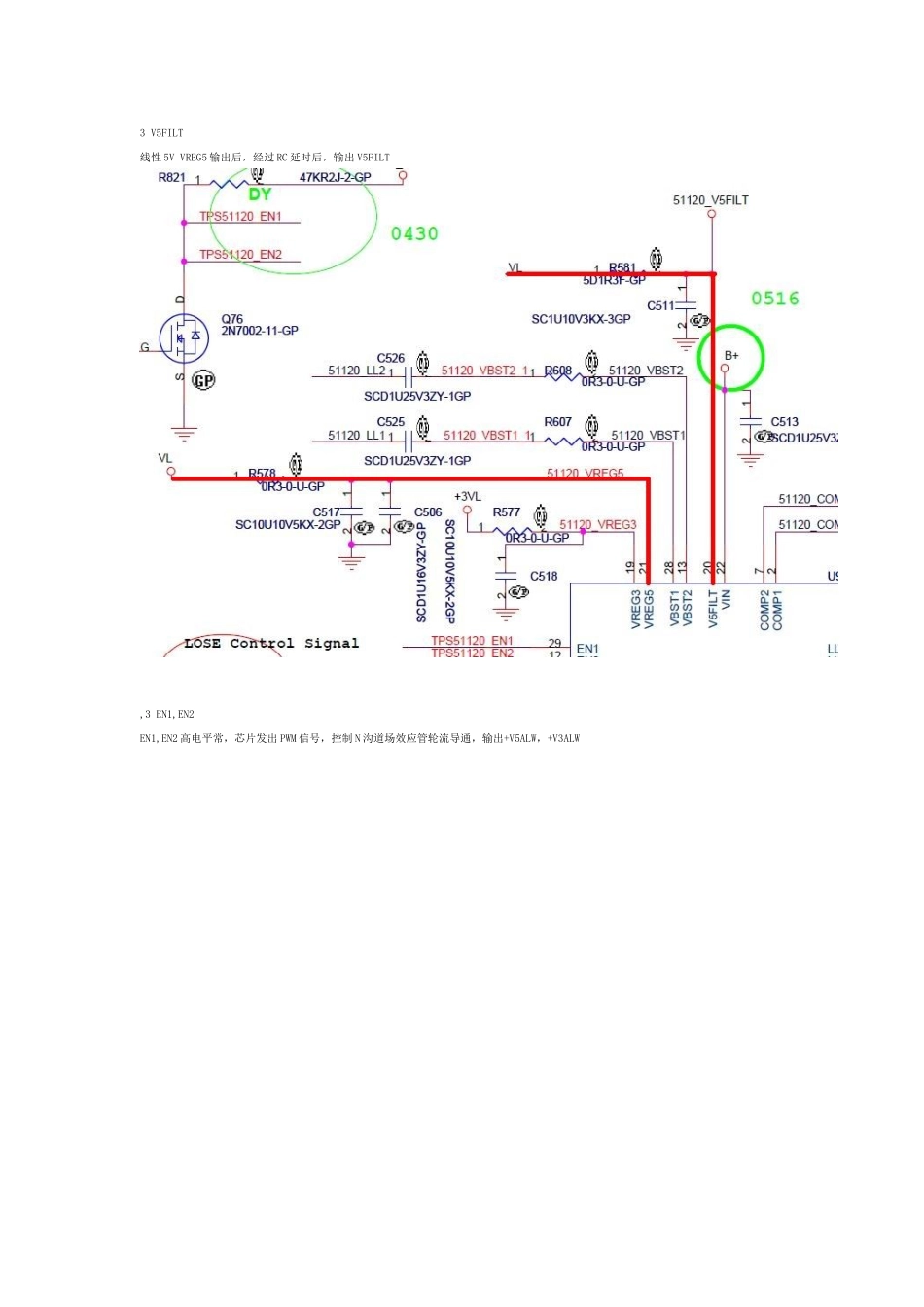

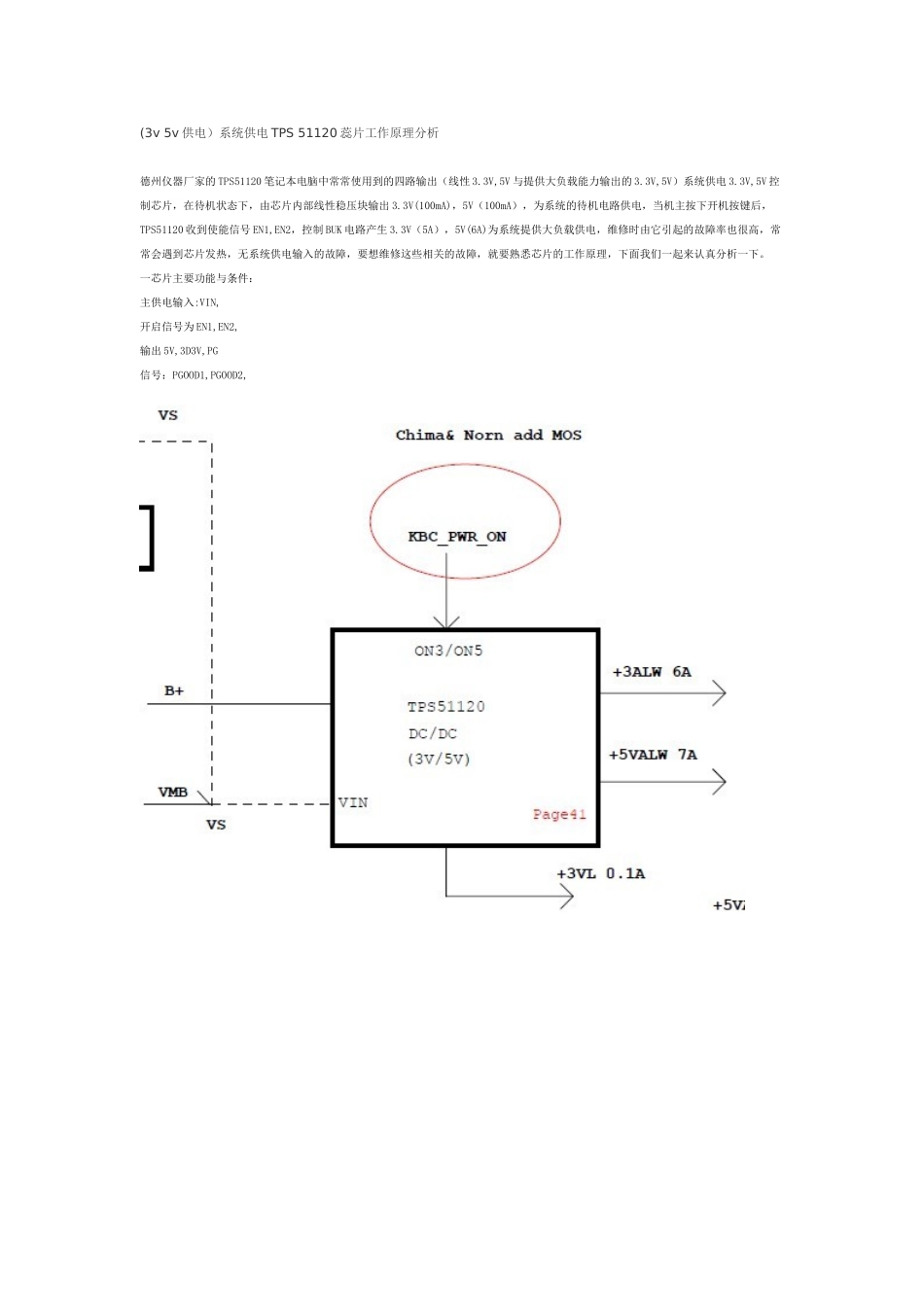

(3v 5v 供电)系统供电 TPS 51120 蕊片工作原理分析德州仪器厂家的 TPS51120 笔记本电脑中常常使用到的四路输出(线性 3.3V,5V 与提供大负载能力输出的 3.3V,5V)系统供电 3.3V,5V 控制芯片,在待机状态下,由芯片内部线性稳压块输出 3.3V(100mA),5V(100mA),为系统的待机电路供电,当机主按下开机按键后,TPS51120 收到使能信号 EN1,EN2,控制 BUK 电路产生 3.3V(5A),5V(6A)为系统提供大负载供电,维修时由它引起的故障率也很高,常常会遇到芯片发热,无系统供电输入的故障,要想维修这些相关的故障,就要熟悉芯片的工作原理,下面我们一起来认真分析一下。一芯片主要功能与条件:主供电输入:VIN, 开启信号为 EN1,EN2,输出 5V,3D3V,PG信号:PGOOD1,PGOOD2,二 芯片工作时序1 VIN当插入电源适配器后,主供电 22 脚有 19V 输入到芯片的 VIN 2 EN3 与 EN5这时芯片有没有线性 3.3V 与线性 5V 输出,要看 EN3 与 EN5 的接法,不同的接法,芯片的工作状态是不同的,具体可以看数据手册中的表格: 由上面的表格可以理解,EN3,EN5 接地时,LDO 输出关闭;接 VREF2 时,LDO 模块没有使用;NC 空脚时,会输出 LDO 电压,接 V5FILT 时,只输出 3D3V以 HP6930P 为例,EN3,EN5 为空脚,那么它待机时就应该输出线性电压 3.3V 与 5V,3 V5FILT线性 5V VREG5 输出后,经过 RC 延时后,输出 V5FILT,3 EN1,EN2EN1,EN2 高电平常,芯片发出 PWM 信号,控制 N 沟道场效应管轮流导通,输出+V5ALW,+V3ALW4 PGOOD1,PGOOD2+V5AL 与+V3.3AL 正常输出后,芯片发出 PG 信号 PGOOD1,PGOOD2那么在维修时,常见的芯片发热的故障原因,从上面可以推断出,线性电压 3.3V 与 5V 的电流最大只有 100mA,当待机电路出现短路时,电流超出芯片输出限制就会导致芯片发热,所以,在芯片发热时,不妨先测量一下线性电压的输出是否正常,也许可以发现一些故障线索了
