江苏省溧阳市2012-2013学年高二物理上学期 恒定电流 闭合电路的欧姆定律学案 新人教版

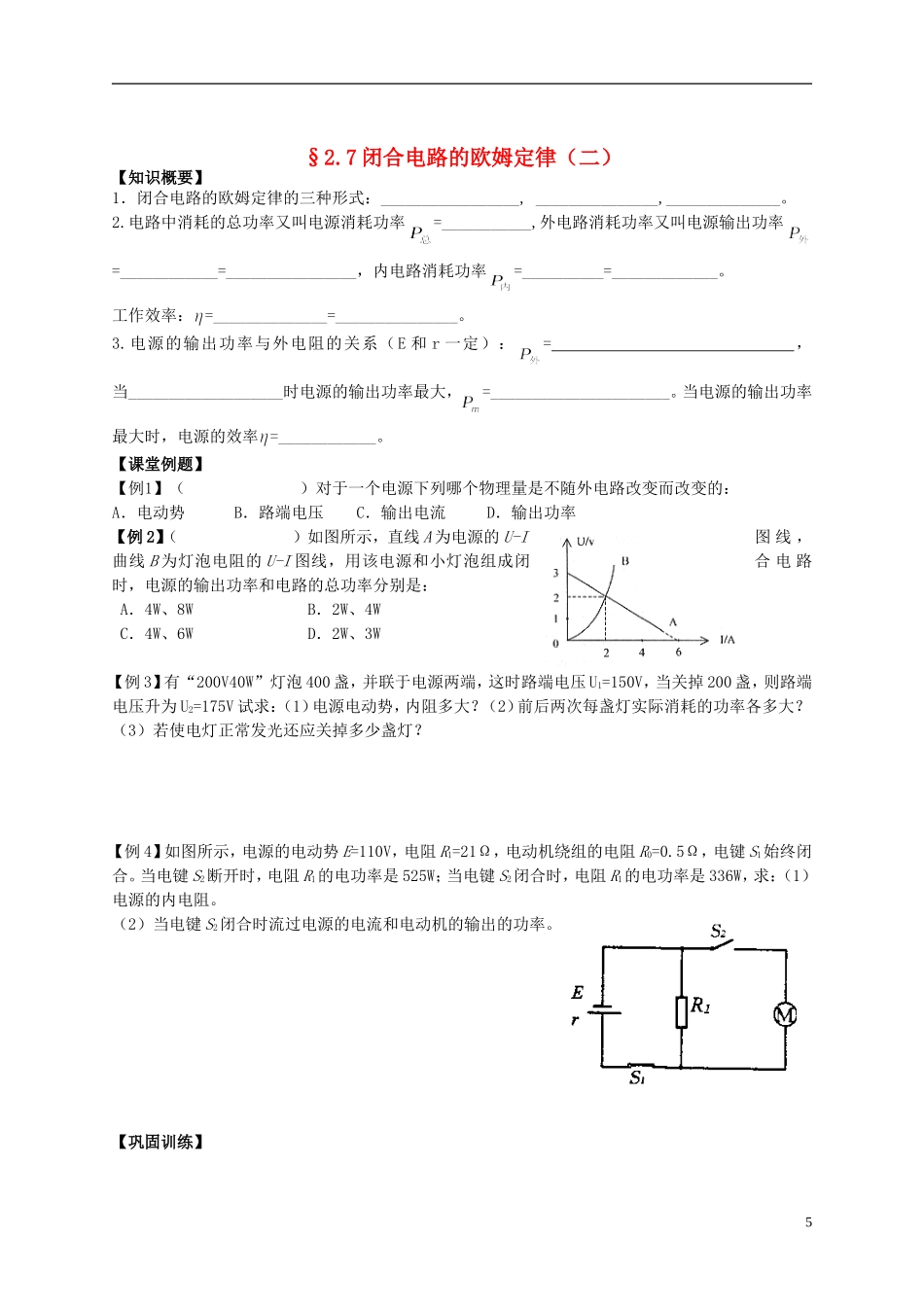

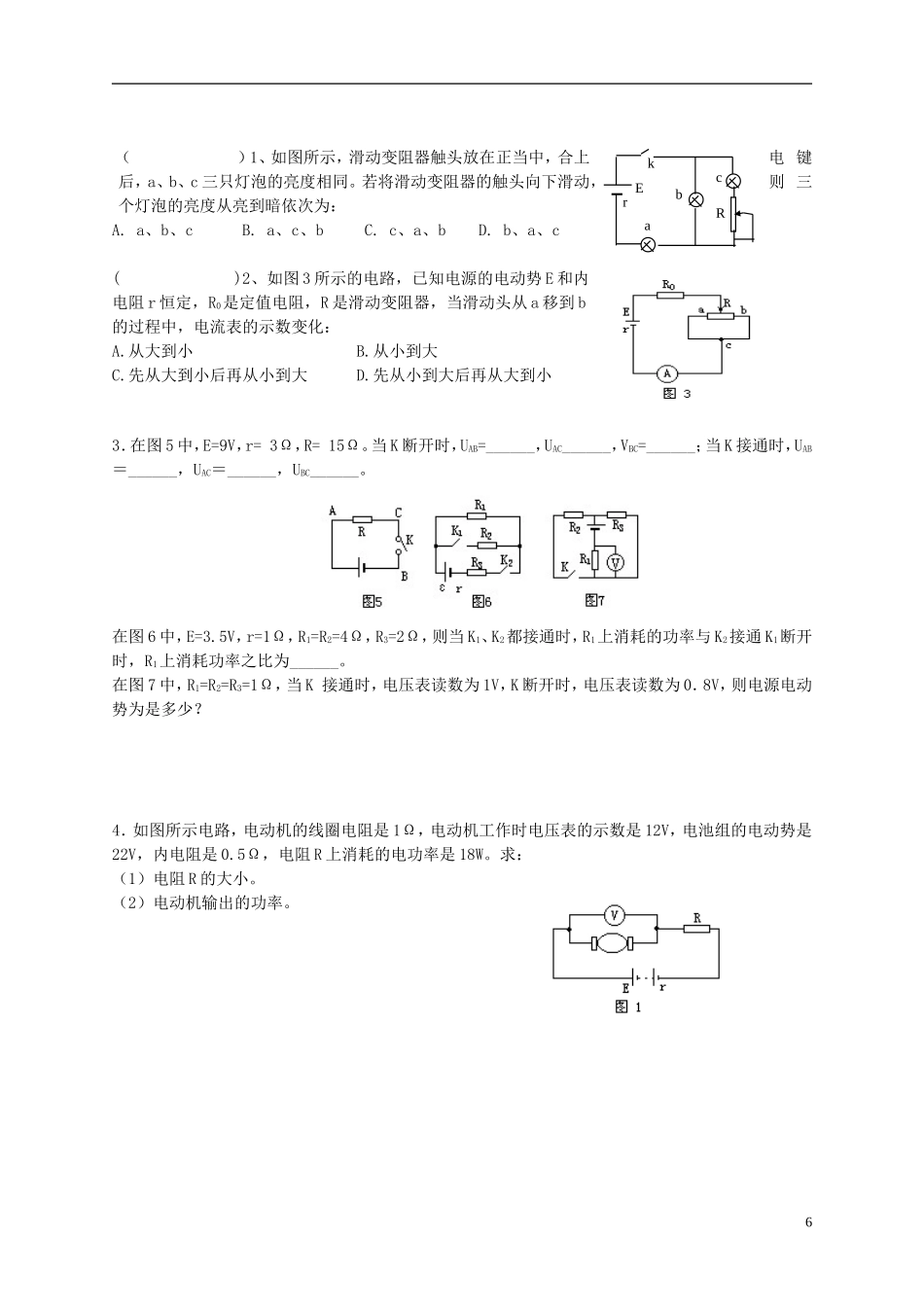

§2.7 闭合电路的欧姆定律（二）【知识概要】1．闭合电路的欧姆定律的三种形式：_________________, _______________,______________。2.电路中消耗的总功率又叫电源消耗功率=___________,外电路消耗功率又叫电源输出功率=____________=________________，内电路消耗功率=__________=_____________。工作效率： =______________=_______________。3.电源的输出功率与外电阻的关系（E 和 r 一定）：= ， 当___________________时电源的输出功率最大，=______________________。当电源的输出功率最大时，电源的效率 =____________。【课堂例题】【例1】（ ）对于一个电源下列哪个物理量是不随外电路改变而改变的：A．电动势 B．路端电压 C．输出电流 D．输出功率【例 2】（ ）如图所示，直线 A 为电源的 U-I图 线 ，曲线 B 为灯泡电阻的 U-I 图线，用该电源和小灯泡组成闭合 电 路时，电源的输出功率和电路的总功率分别是： A．4W、8WB．2W、4W C．4W、6WD．2W、3W【例 3】有“200V40W”灯泡 400 盏，并联于电源两端，这时路端电压 U1=150V，当关掉 200 盏，则路端电压升为 U2=175V 试求：（1）电源电动势，内阻多大？（2）前后两次每盏灯实际消耗的功率各多大？（3）若使电灯正常发光还应关掉多少盏灯？【例 4】如图所示，电源的电动势 E=110V，电阻 R1=21Ω，电动机绕组的电阻 R0=0.5Ω，电键 S1始终闭合。当电键 S2断开时，电阻 R1的电功率是 525W；当电键 S2闭合时，电阻 R1的电功率是 336W，求：（1）电源的内电阻。（2）当电键 S2闭合时流过电源的电流和电动机的输出的功率。【巩固训练】5（ ）1、如图所示，滑动变阻器触头放在正当中，合上电 键后，a、b、c 三只灯泡的亮度相同。若将滑动变阻器的触头向下滑动，则 三个灯泡的亮度从亮到暗依次为：A. a、b、c B. a、c、b C. c、a、b D. b、a、c( )2、如图 3 所示的电路，已知电源的电动势 E 和内电阻 r 恒定，R0是定值电阻，R 是滑动变阻器，当滑动头从 a 移到 b的过程中，电流表的示数变化：A.从大到小 B.从小到大C.先从大到小后再从小到大 D.先从小到大后再从大到小3．在图 5 中，E=9V，r= 3Ω，R= 15Ω。当 K 断开时，UAB=______，UAC______，VBC=______；当 K 接通时，UAB＝______，UAC＝______，UBC______。在图 6 中，E=3.5V，r=1Ω，R1=R2=4Ω，R3=2Ω，则当 K1、K2都接通时，R1上消耗的功率与 K...
