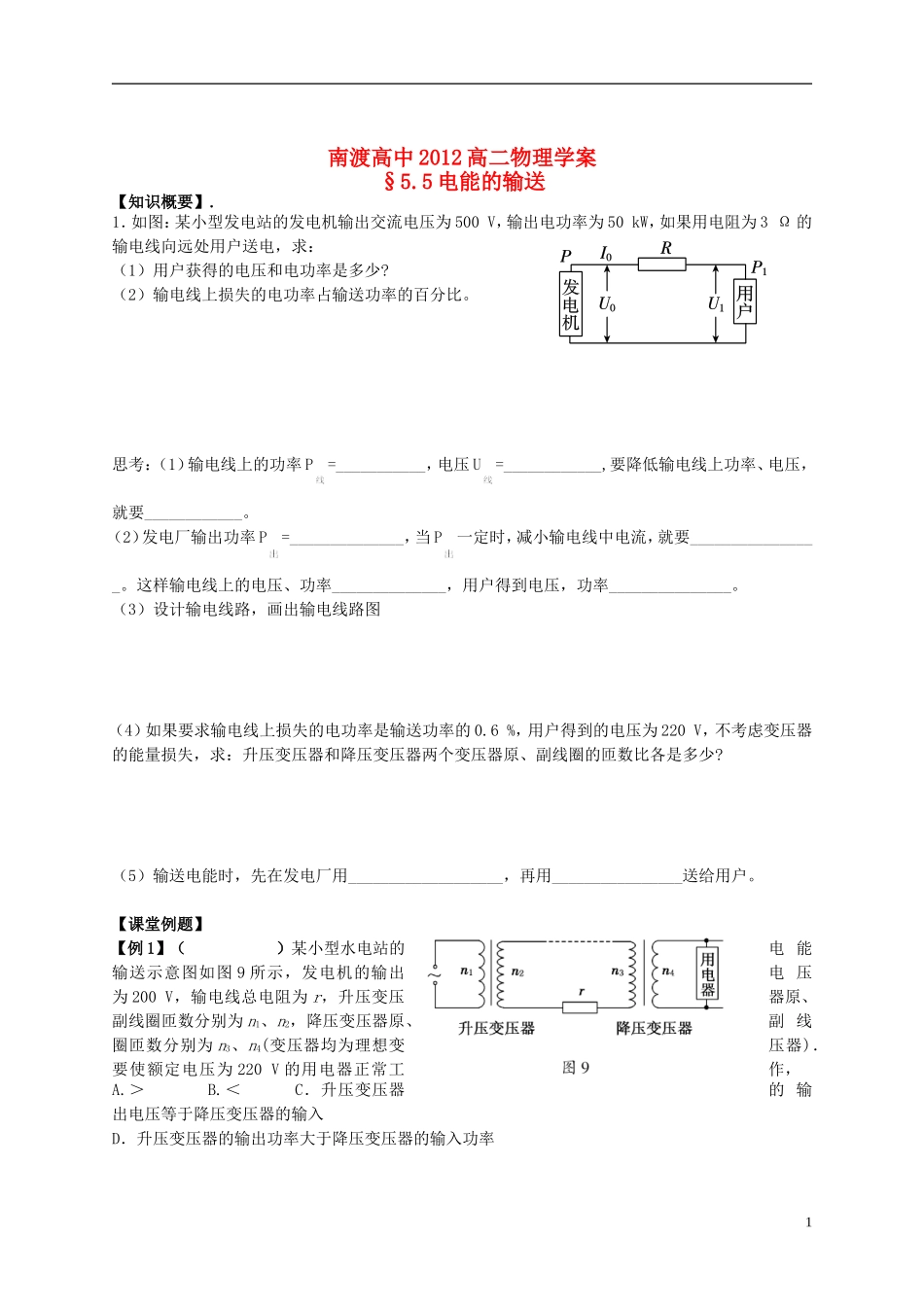

南渡高中 2012 高二物理学案§5.5 电能的输送【知识概要】.1．如图：某小型发电站的发电机输出交流电压为 500 V，输出电功率为 50 kW，如果用电阻为 3 Ω 的输电线向远处用户送电，求：（1）用户获得的电压和电功率是多少?（2）输电线上损失的电功率占输送功率的百分比。思考：（1）输电线上的功率 P=___________，电压 U=____________,要降低输电线上功率、电压，就要____________。（2）发电厂输出功率 P=______________，当 P一定时，减小输电线中电流，就要________________。这样输电线上的电压、功率______________，用户得到电压，功率_______________。（3）设计输电线路，画出输电线路图（4）如果要求输电线上损失的电功率是输送功率的 0.6 %，用户得到的电压为 220 V，不考虑变压器的能量损失，求：升压变压器和降压变压器两个变压器原、副线圈的匝数比各是多少?（5）输送电能时，先在发电厂用___________________，再用________________送给用户。【课堂例题】【例 1】（ ）某小型水电站的电 能输送示意图如图 9 所示，发电机的输出电 压为 200 V，输电线总电阻为 r，升压变压器原、副线圈匝数分别为 n1、n2，降压变压器原、副 线圈匝数分别为 n3、n4(变压器均为理想变压器)．要使额定电压为 220 V 的用电器正常工作， A.＞ B.＜ C．升压变压器的 输出电压等于降压变压器的输入D．升压变压器的输出功率大于降压变压器的输入功率1【例 2】（ ）2008 年 1 月 10 日开始的低温雨雪冰冻造成我国部分地区严重灾害，其中高压输电线因结冰而损毁严重。此次灾害牵动亿万人的心，为消除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰。若在正常供电时，高压线上送电电压为 U，电流为 I，热耗功率为 ΔP；除冰时，输电线上的热耗功率需变为 9ΔP，则除冰时（认为输电功率和输电线电阻不变）A.输电电流为 3IB.输电电流为 9I C.输电电压为 3UD.输电电压为U【例 3】( )如图所示，T 为理想变压器，副线圈回路中的输电线 ab 和 cd 的电阻不可忽略，其余输电线电阻可不计，则当开关 S 闭合时A.交流电压表和的示数一定都变小B.交流电压表的示数变小C.交流电流表、和的示数一定变大D.只有的示数变大【例 4】如图所示，交流发电机的电动势 E=20 V，内阻不计，它通过一个 R=6 Ω 的指示灯连接到一个理想降压变压器的输入端，在变压器的输出端并联着 24 盏规格...
