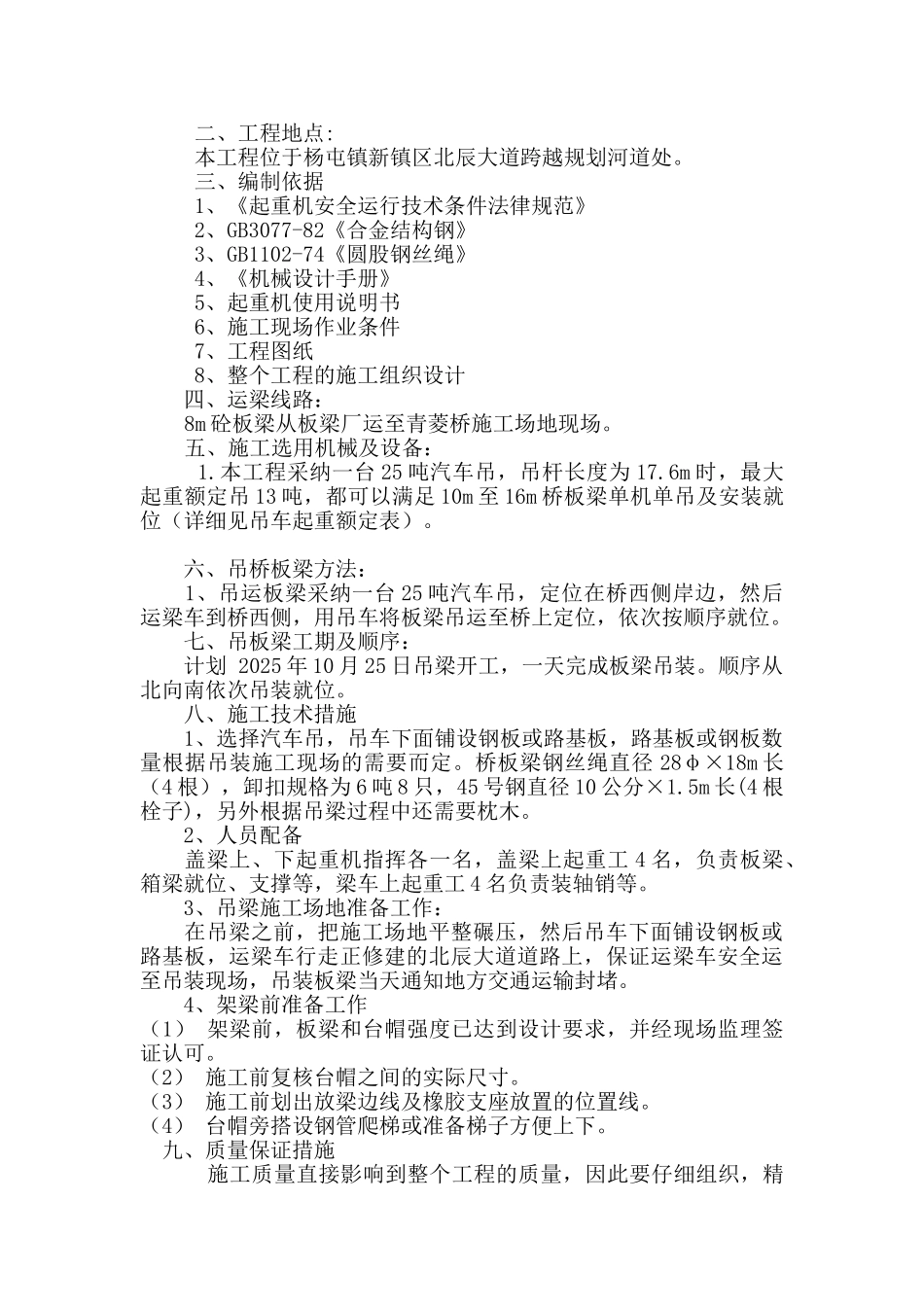

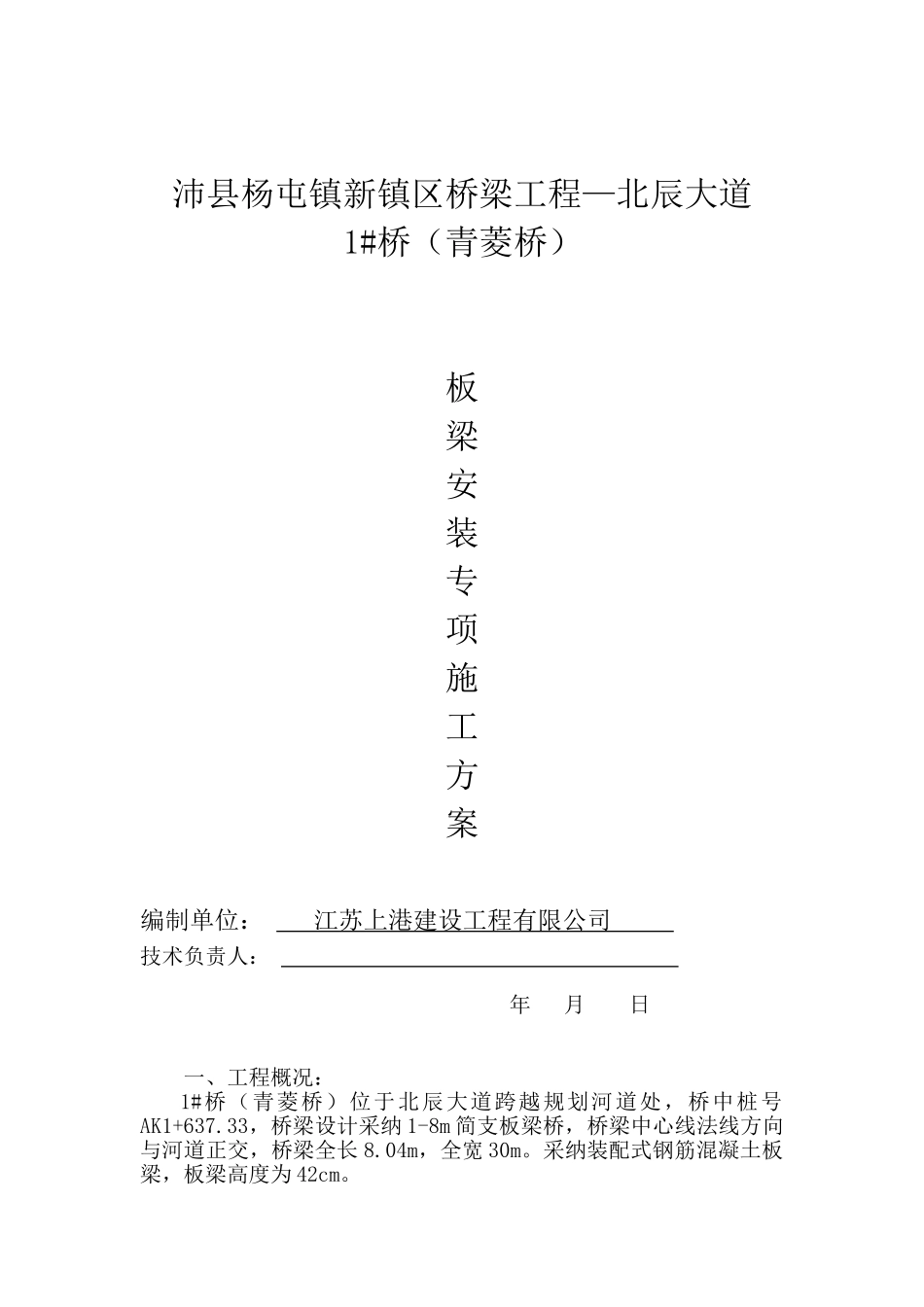

沛县杨屯镇新镇区桥梁工程—北辰大道1#桥（青菱桥）板梁安装专项施工方案编制单位： 江苏上港建设工程有限公司 技术负责人： 年 月 日 一、工程概况： 1#桥（青菱桥）位于北辰大道跨越规划河道处，桥中桩号AK1+637.33，桥梁设计采纳 1-8m 简支板梁桥，桥梁中心线法线方向与河道正交，桥梁全长 8.04m，全宽 30m。采纳装配式钢筋混凝土板梁，板梁高度为 42cm。 二、工程地点: 本工程位于杨屯镇新镇区北辰大道跨越规划河道处。 三、编制依据 1、《起重机安全运行技术条件法律规范》 2、GB3077-82《合金结构钢》 3、GB1102-74《圆股钢丝绳》 4、《机械设计手册》 5、起重机使用说明书 6、施工现场作业条件 7、工程图纸 8、整个工程的施工组织设计 四、运梁线路：8m 砼板梁从板梁厂运至青菱桥施工场地现场。 五、施工选用机械及设备： 1.本工程采纳一台 25 吨汽车吊，吊杆长度为 17.6m 时，最大起重额定吊 13 吨，都可以满足 10m 至 16m 桥板梁单机单吊及安装就位（详细见吊车起重额定表）。 六、吊桥板梁方法： 1、吊运板梁采纳一台 25 吨汽车吊，定位在桥西侧岸边，然后运梁车到桥西侧，用吊车将板梁吊运至桥上定位，依次按顺序就位。 七、吊板梁工期及顺序： 计划 2025 年 10 月 25 日吊梁开工，一天完成板梁吊装。顺序从北向南依次吊装就位。 八、施工技术措施 1、选择汽车吊，吊车下面铺设钢板或路基板，路基板或钢板数量根据吊装施工现场的需要而定。桥板梁钢丝绳直径 28φ×18m 长（4 根），卸扣规格为 6 吨 8 只，45 号钢直径 10 公分×1.5m 长(4 根栓子)，另外根据吊梁过程中还需要枕木。 2、人员配备 盖梁上、下起重机指挥各一名，盖梁上起重工 4 名，负责板梁、箱梁就位、支撑等，梁车上起重工 4 名负责装轴销等。 3、吊梁施工场地准备工作： 在吊梁之前，把施工场地平整碾压，然后吊车下面铺设钢板或路基板，运梁车行走正修建的北辰大道道路上，保证运梁车安全运至吊装现场，吊装板梁当天通知地方交通运输封堵。 4、架梁前准备工作（1） 架梁前，板梁和台帽强度已达到设计要求，并经现场监理签证认可。（2） 施工前复核台帽之间的实际尺寸。（3） 施工前划出放梁边线及橡胶支座放置的位置线。（4） 台帽旁搭设钢管爬梯或准备梯子方便上下。 九、质量保证措施 施工质量直接影响到整个工程的质量，因此要仔细组织，精心施工，责任到人，层层把关，确保优质工...
