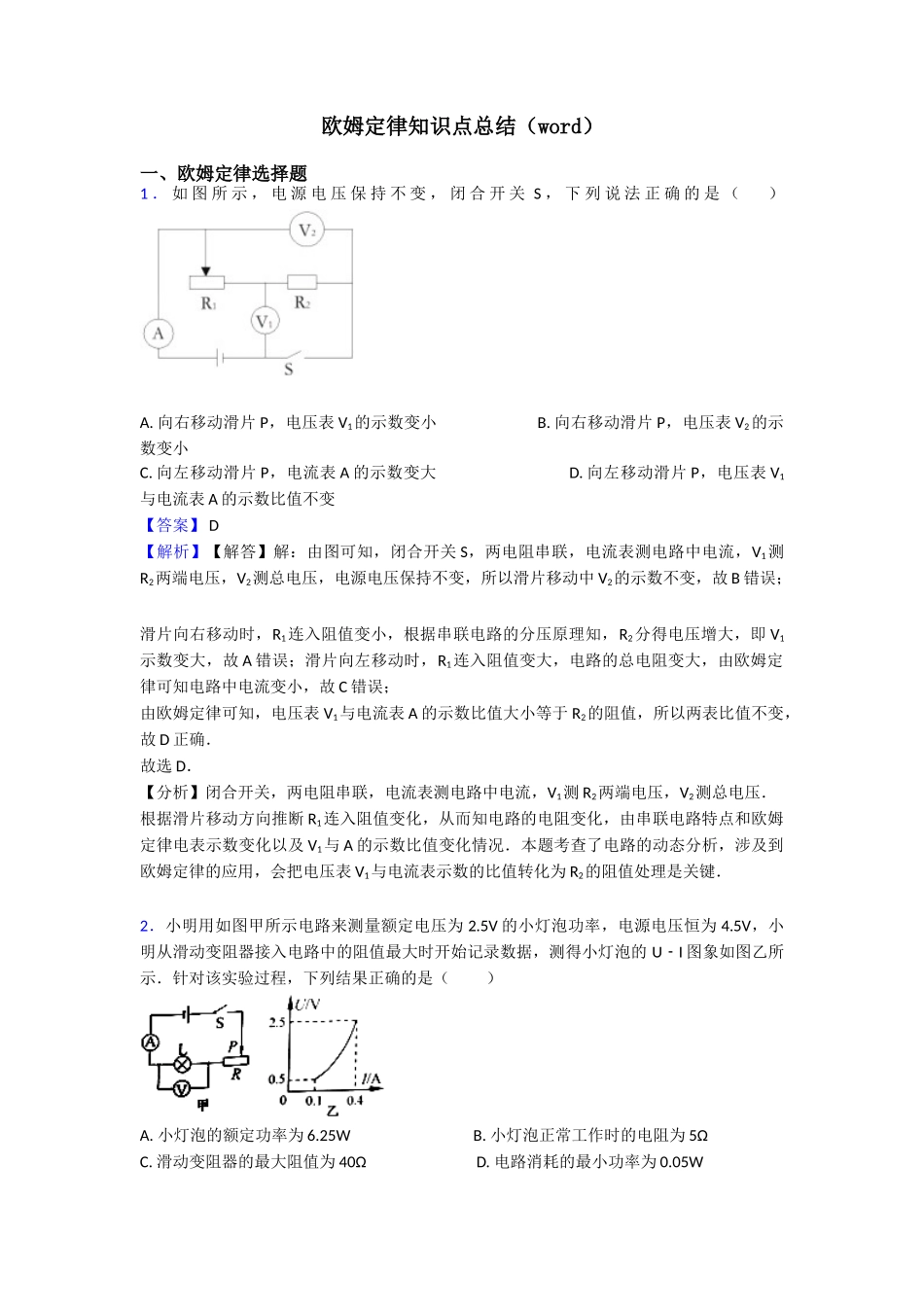

欧姆定律知识点总结（word）一、欧姆定律选择题1 ． 如 图 所 示 ， 电 源 电 压 保 持 不 变 ， 闭 合 开 关 S ， 下 列 说 法 正 确 的 是 （ ） A. 向右移动滑片 P，电压表 V1的示数变小 B. 向右移动滑片 P，电压表 V2的示数变小C. 向左移动滑片 P，电流表 A 的示数变大 D. 向左移动滑片 P，电压表 V1与电流表 A 的示数比值不变【答案】 D 【解析】【解答】解：由图可知，闭合开关 S，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压，电源电压保持不变，所以滑片移动中 V2的示数不变，故 B 错误；滑片向右移动时，R1连入阻值变小，根据串联电路的分压原理知，R2分得电压增大，即 V1示数变大，故 A 错误；滑片向左移动时，R1连入阻值变大，电路的总电阻变大，由欧姆定律可知电路中电流变小，故 C 错误；由欧姆定律可知，电压表 V1与电流表 A 的示数比值大小等于 R2的阻值，所以两表比值不变，故 D 正确．故选 D．【分析】闭合开关，两电阻串联，电流表测电路中电流，V1测 R2两端电压，V2测总电压．根据滑片移动方向推断 R1连入阻值变化，从而知电路的电阻变化，由串联电路特点和欧姆定律电表示数变化以及 V1与 A 的示数比值变化情况．本题考查了电路的动态分析，涉及到欧姆定律的应用，会把电压表 V1与电流表示数的比值转化为 R2的阻值处理是关键．2．小明用如图甲所示电路来测量额定电压为 2.5V 的小灯泡功率，电源电压恒为 4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的 UI﹣ 图象如图乙所示．针对该实验过程，下列结果正确的是（ ） A. 小灯泡的额定功率为 6.25W B. 小灯泡正常工作时的电阻为 5ΩC. 滑动变阻器的最大阻值为 40Ω D. 电路消耗的最小功率为 0.05W【答案】C 【解析】【解答】解： 由电路图知，灯泡 L 与滑动变阻器 R 串联，电压表测 L 两端电压，电流表测电路中电流，A、小灯泡的额定电压为 2.5V，由图象可知此时通过灯泡的电流为 0.4A，所以小灯泡的额定功率：P 额=U 额I=2.5V×0.4A=1W，故 A 错误；B、由 I= 可得，灯泡正常工作时的电阻：RL= = =6.25Ω，故 B 错误；C、电源电压一定，由 I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为 0.1A，此时灯泡两端电压为 0.5V；电路的最大总电阻：R 总最大= = =45Ω，此时灯泡...
