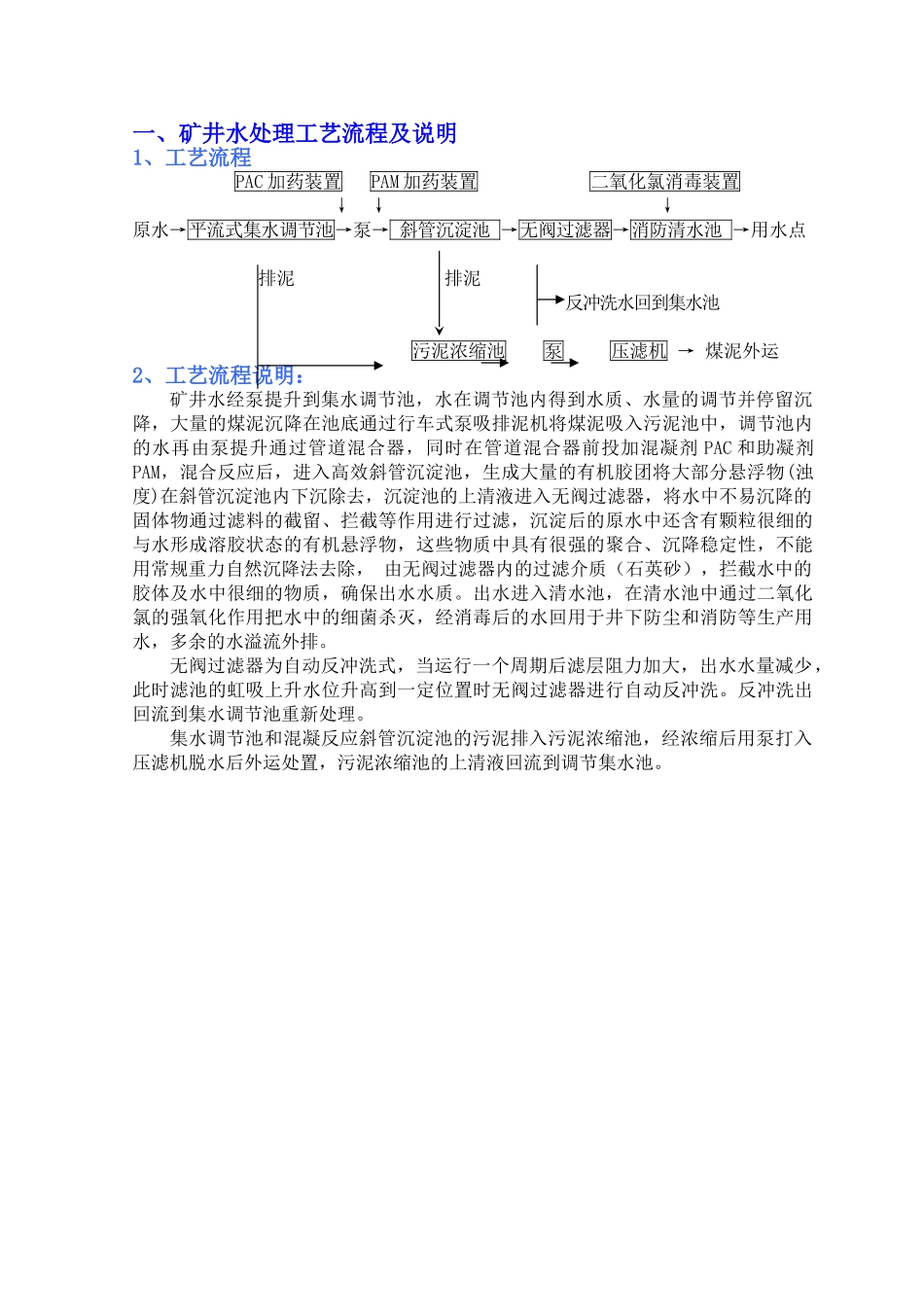

一、矿井水处理工艺流程及说明1、工艺流程 PAC 加药装置 PAM 加药装置 二氧化氯消毒装置 ↓ ↓ ↓ 原水→平流式集水调节池→泵→ 斜管沉淀池 →无阀过滤器→消防清水池 →用水点 排泥 排泥 反冲洗水回到集水池 污泥浓缩池 泵 压滤机 → 煤泥外运2、工艺流程说明：矿井水经泵提升到集水调节池，水在调节池内得到水质、水量的调节并停留沉降，大量的煤泥沉降在池底通过行车式泵吸排泥机将煤泥吸入污泥池中，调节池内的水再由泵提升通过管道混合器，同时在管道混合器前投加混凝剂 PAC 和助凝剂PAM，混合反应后，进入高效斜管沉淀池，生成大量的有机胶团将大部分悬浮物(浊度)在斜管沉淀池内下沉除去，沉淀池的上清液进入无阀过滤器，将水中不易沉降的固体物通过滤料的截留、拦截等作用进行过滤，沉淀后的原水中还含有颗粒很细的与水形成溶胶状态的有机悬浮物，这些物质中具有很强的聚合、沉降稳定性，不能用常规重力自然沉降法去除， 由无阀过滤器内的过滤介质（石英砂），拦截水中的胶体及水中很细的物质，确保出水水质。出水进入清水池，在清水池中通过二氧化氯的强氧化作用把水中的细菌杀灭，经消毒后的水回用于井下防尘和消防等生产用水，多余的水溢流外排。无阀过滤器为自动反冲洗式，当运行一个周期后滤层阻力加大，出水水量减少，此时滤池的虹吸上升水位升高到一定位置时无阀过滤器进行自动反冲洗。反冲洗出回流到集水调节池重新处理。集水调节池和混凝反应斜管沉淀池的污泥排入污泥浓缩池，经浓缩后用泵打入压滤机脱水后外运处置，污泥浓缩池的上清液回流到调节集水池。二 、 生 活 污 水 工 艺 流 程 及 说 明 1、 工 艺 流 程 反 洗 水 回 流 生 活 污 水 → 格 栅 → 调 节 池 → 提 升 泵 → 水 解 初 沉 池 →C/N曝 气 滤 池 →N曝 气 滤 池 → 砂 滤 池 → 清 水 池 → 外 排 上 清 液 污 泥 池 风 机 反 洗 泵 矿 井 水 合 并 处 理2、工艺流程说明生活污水由管网收集汇流到污水处理站经格栅将水中的大颗粒杂物去除，去除后的颗粒物作垃圾处理，然后进入调节池，污水在调节池内调节水质、水量后由提升泵提升污水进入水解沉淀池，污水在水解初沉池有一定的沉淀停留时间，污水中细小的颗粒杂质能大部分的在初沉池沉降去除。水解后的水自流进入曝气生物滤池，进行 C/N、N 二次生化处理，将污水中的有机物分解去除，生化后的水...
