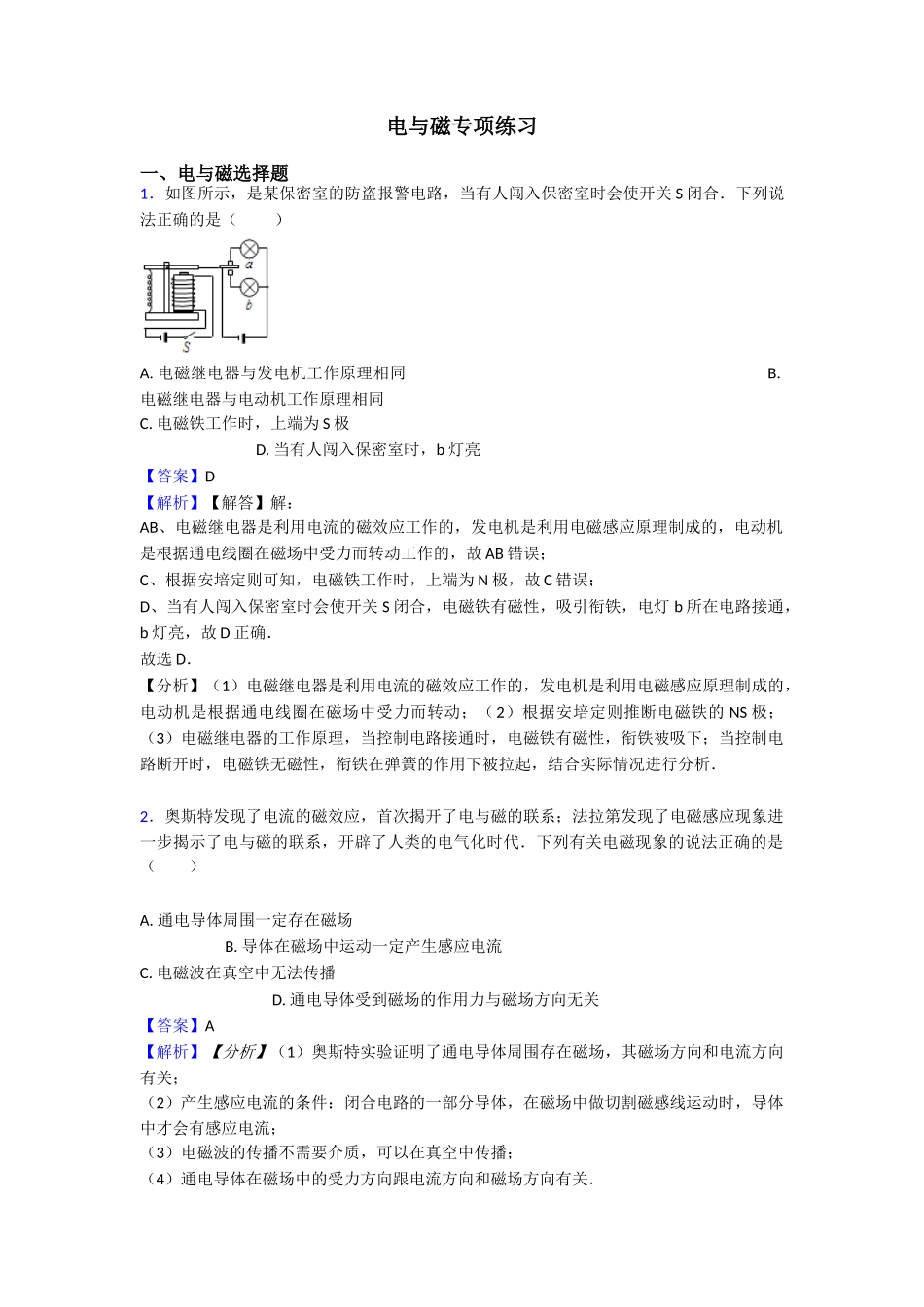

电与磁专项练习一、电与磁选择题1．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关 S 闭合．下列说法正确的是（ ） A. 电磁继电器与发电机工作原理相同 B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为 S 极 D. 当有人闯入保密室时，b 灯亮【答案】D 【解析】【解答】解： AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故 AB 错误；C、根据安培定则可知，电磁铁工作时，上端为 N 极，故 C 错误；D、当有人闯入保密室时会使开关 S 闭合，电磁铁有磁性，吸引衔铁，电灯 b 所在电路接通，b 灯亮，故 D 正确．故选 D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则推断电磁铁的 NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．2．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（ ）A. 通电导体周围一定存在磁场 B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播 D. 通电导体受到磁场的作用力与磁场方向无关【答案】A 【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故 A 正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故 B错误；C、电磁波的传播不需要介质，可以在真空中传播，故 C 错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故 D 错误．故选 A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．3．如图是“水位自动报警器”电路图，容器中装有盐水， 和 分...
