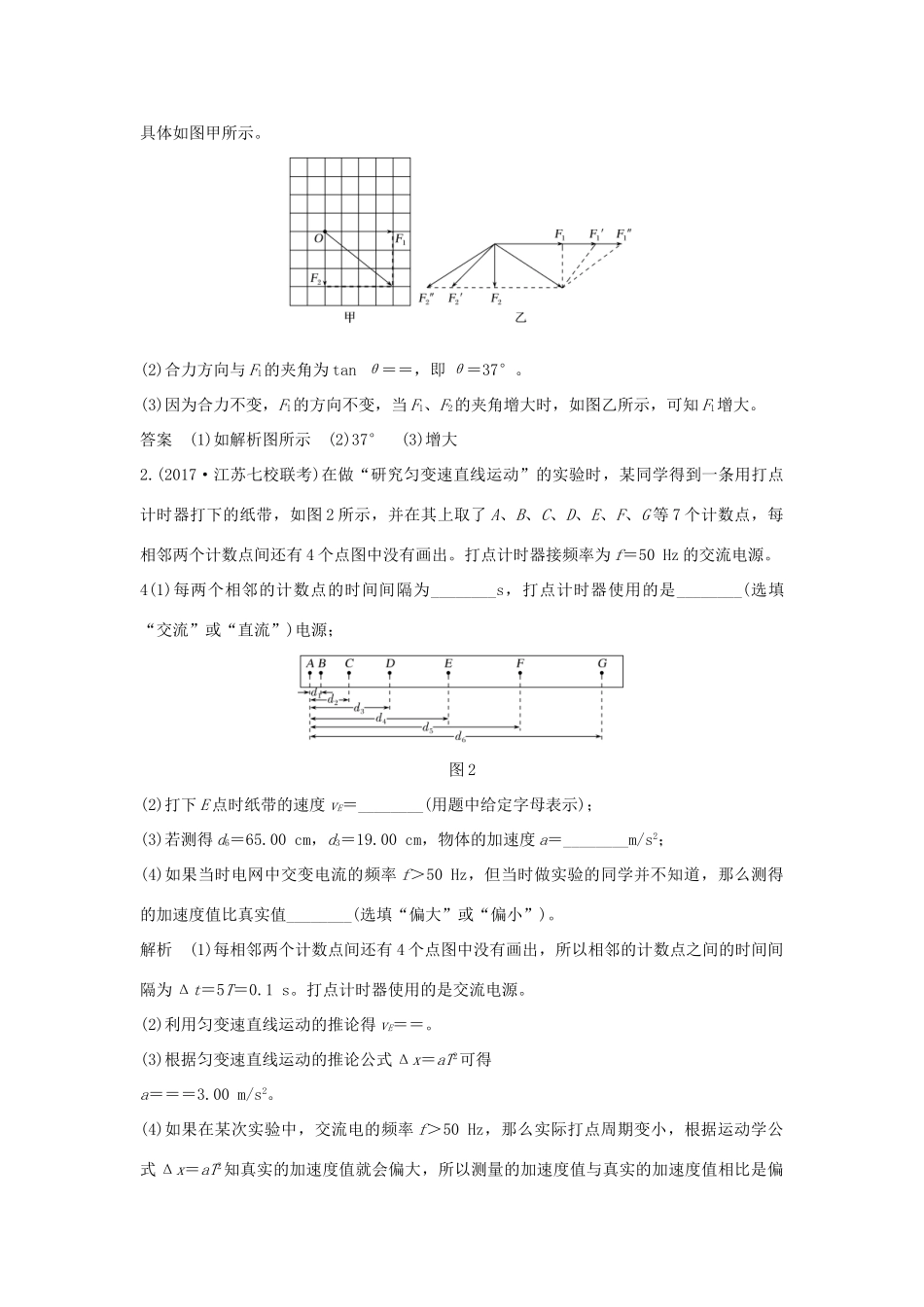

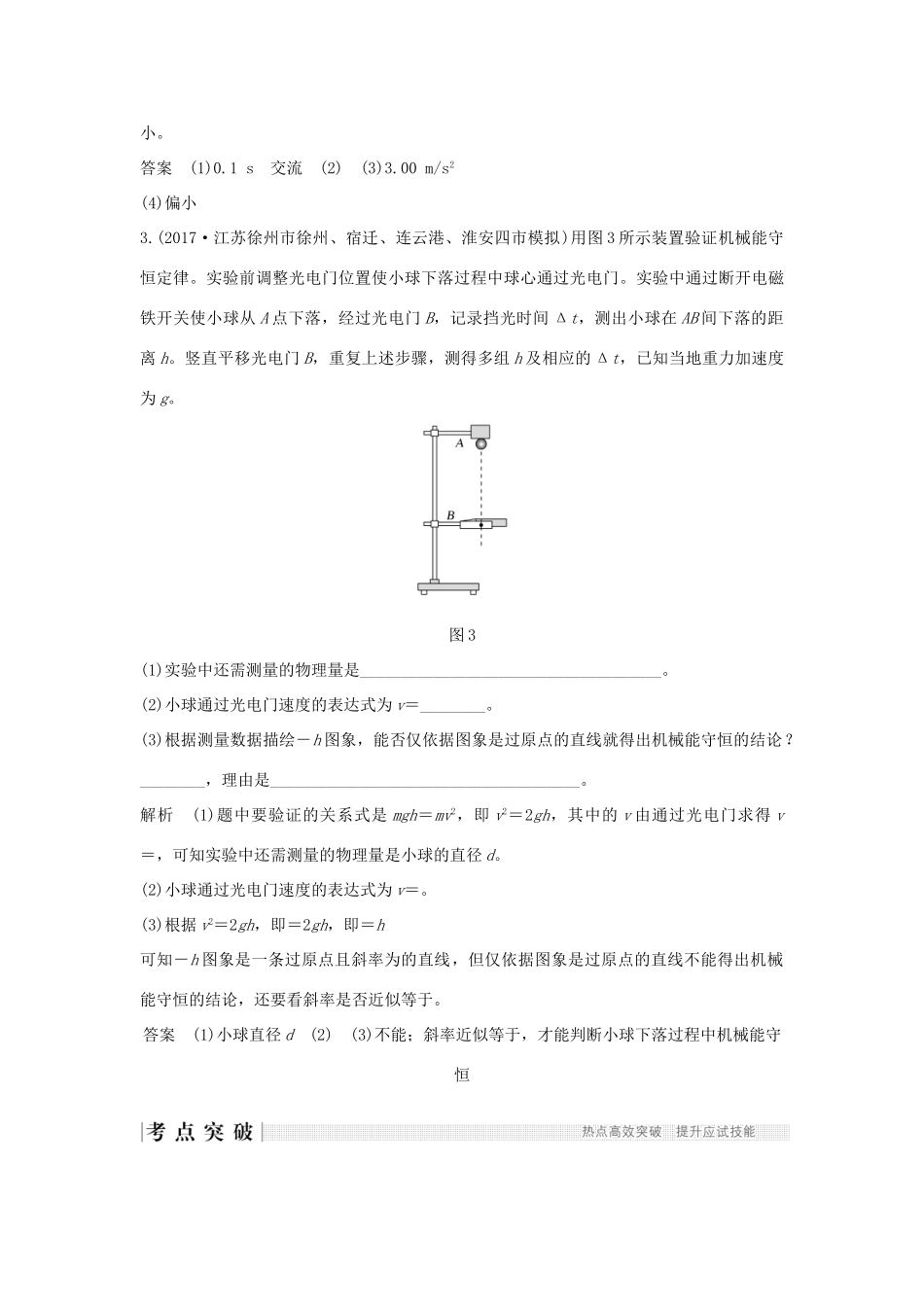

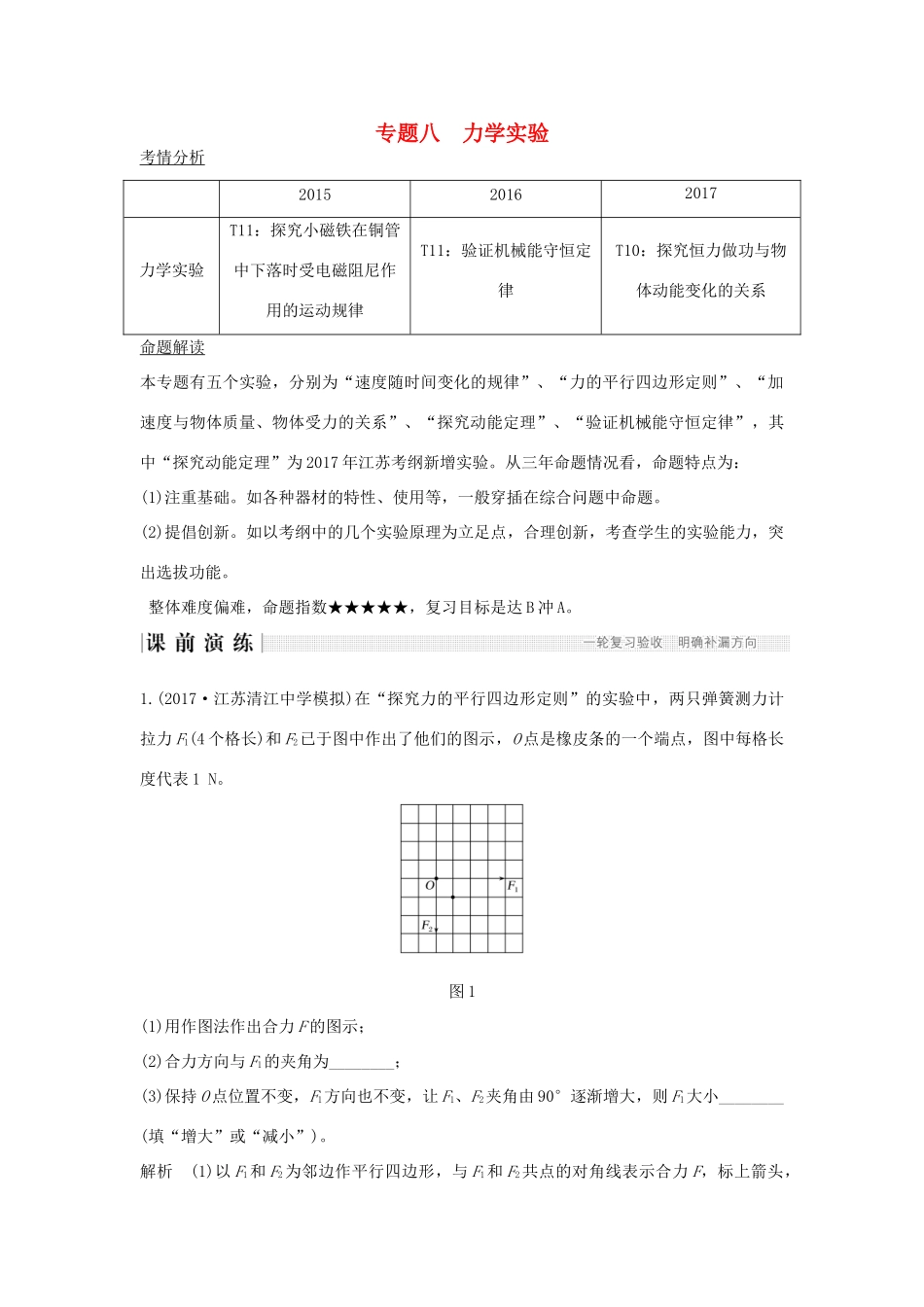

专题八 力学实验考情分 析 201520162017力学实验T11：探究小磁铁在铜管中下落时受电磁阻尼作用的运动规律T11：验证机械能守恒定律T10：探究恒力做功与物体动能变化的关系命题解读本专题有五个实验，分别为“速度随时间变化的规律”、“力的平行四边形定则”、“加速度与物体质量、物体受力的关系”、“探究动能定理”、“验证机械能守恒定律”，其中“探究动能定理”为 2017 年江苏考纲新增实验。从三年命题情况看，命题特点为：(1)注重基础。如各种器材的特性、使用等，一般穿插在综合问题中命题。(2)提倡创新。如以考纲中的几个实验原理为立足点，合理创新，考查学生的实验能力，突出选拔功能。 整体难度偏难，命题指数★★★★★，复习目标是达 B 冲 A。1.(2017·江苏清江中学模拟)在“探究力的平行四边形定则”的实验中，两只弹簧测力计拉力 F1(4 个格长)和 F2已于图中作出了他们的图示，O 点是橡皮条的一个端点，图中每格长度代表 1 N。图 1(1)用作图法作出合力 F 的图示；(2)合力方向与 F1的夹角为________；(3)保持 O 点位置不变，F1方向也不变，让 F1、F2夹角由 90°逐渐增大，则 F1大小________(填“增大”或“减小”)。解析 (1)以 F1和 F2为邻边作平行四边形，与 F1和 F2共点的对角线表示合力 F，标上箭头，具体如图甲所示。(2)合力方向与 F1的夹角为 tan θ＝＝，即 θ＝37°。(3)因为合力不变，F1的方向不变，当 F1、F2的夹角增大时，如图乙所示，可知 F1增大。答案 (1)如解析图所示 (2)37° (3)增大2.(2017·江苏七校联考)在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，如图 2 所示，并在其上取了 A、B、C、D、E、F、G 等 7 个计数点，每相邻两个计数点间还有 4 个点图中没有画出。打点计时器接频率为 f＝50 Hz 的交流电源。4(1)每两个相邻的计数点的时间间隔为________s，打点计时器使用的是________(选填“交流”或“直流”)电源；图 2(2)打下 E 点时纸带的速度 vE＝________(用题中给定字母表示)；(3)若测得 d6＝65.00 cm，d3＝19.00 cm，物体的加速度 a＝________m/s2；(4)如果当时电网中交变电流的频率 f＞50 Hz，但当时做实验的同学并不知道，那么测得的加速度值比真实值________(选填“偏大”或“偏小”)。解析 (1)每相邻两个计数点间还有 4 个点图中没有画出，所以相邻的计数点之间的时间间隔为 Δt＝5T＝0.1 s。打点计时器...
