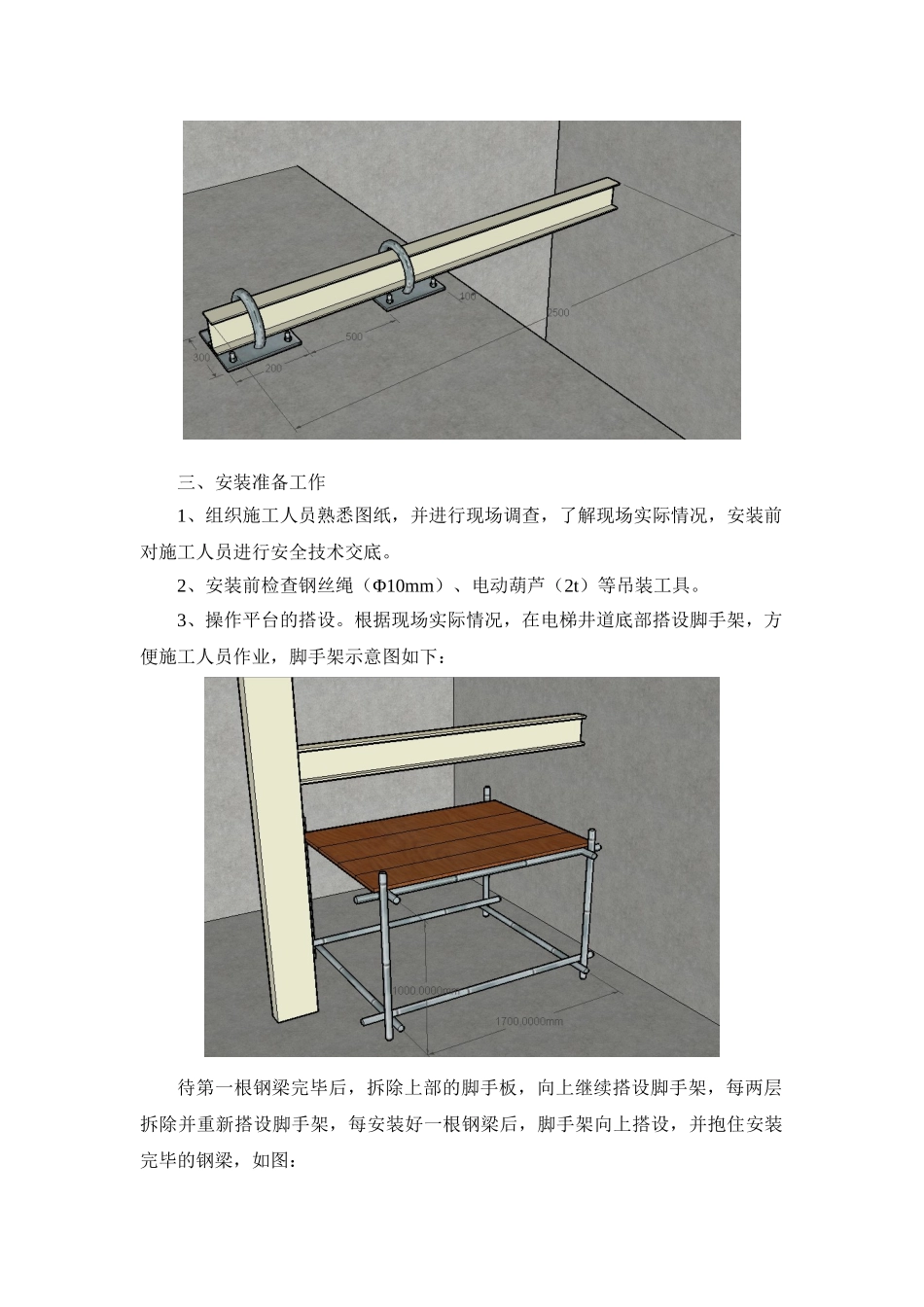

电梯井钢结构安装方案一、概述本工程电梯井由主楼电梯井和裙房电梯井两部分组成，共 27 个电梯井，其中主楼共 23 个，分别位于核心筒内和筒外，其中 1＃～20＃在核心筒内，21＃～23＃在核心筒外部，其余电梯在裙房部分，电梯平面布置图如下：电梯平面布置图24# 、 25# 电梯平面布置图 26# 、 27# 电梯平面布置图 电梯井钢结构包括钢梁和钢柱约 2000 多个构件，属于轻质构件，其中最重构件约 0.45t，电梯井钢梁与钢柱、钢梁与埋件大部分为高强螺栓连接，钢柱与埋件为焊接，钢柱碰混凝土钢梁处，钢柱断开，靠埋件连接，如图：二、安装思路电梯井道内钢结构构件无法用塔吊吊装，只能使用倒链等工具进行吊装，根据现场情况，低区电梯井顶部砼楼板已经施工完毕，顶部留有方形孔洞，可在该洞表面放置一工字钢，将钢丝绳一端绑扎在工字钢上，另一端作为吊点将电动葫芦挂在钢丝绳上进行吊装。高区电梯井钢结构安装可在中间楼层设置吊点，在楼板上布置两块埋件，并在埋件上焊接两圆箍，用一工字钢一端悬挑在井道内，另一端用两道圆钢将工字钢箍在埋件上，将钢丝绳挂在已经架好的工字钢上进行吊装，如图：三、安装准备工作1、组织施工人员熟悉图纸，并进行现场调查，了解现场实际情况，安装前对施工人员进行安全技术交底。2、安装前检查钢丝绳（Φ10mm）、电动葫芦（2t）等吊装工具。3、操作平台的搭设。根据现场实际情况，在电梯井道底部搭设脚手架，方便施工人员作业，脚手架示意图如下：待第一根钢梁完毕后，拆除上部的脚手板，向上继续搭设脚手架，每两层拆除并重新搭设脚手架，每安装好一根钢梁后，脚手架向上搭设，并抱住安装完毕的钢梁，如图：在钢柱对接处须搭设焊接操作平台，焊接操作平台可与前面所述脚手架在楼面处搭接在一起，搭设完毕后底部铺设脚手，四周加设踢脚板，四周用防火布封闭。操作平台示意图如下：脚手架的受力验算：操作平台主要是由底部钢管承重，需对底部钢管进行受力验算，操作平台荷载取 100kg/m2，则单根钢管承受的线荷载为：100×0.8×10＝800N/m，产生的最大弯矩为：脚手管材质为 Q235A，截面通常为 48×3.5mm，考虑其使用磨损，选取计算截面 48×3.2mm，则：A=4.50cm2 W=4.732cm3因此 满足要求。顶部钢管受力验算：顶部为 1.6m×1.5m 的作业面，四根钢管受力相同，只需验算较长的钢管即可，单根钢管承受的线荷载为：100×1.6×10＝1.6KN/m，产生的最大弯矩为： 。 因此满足要求。扣件抗滑移验算...
