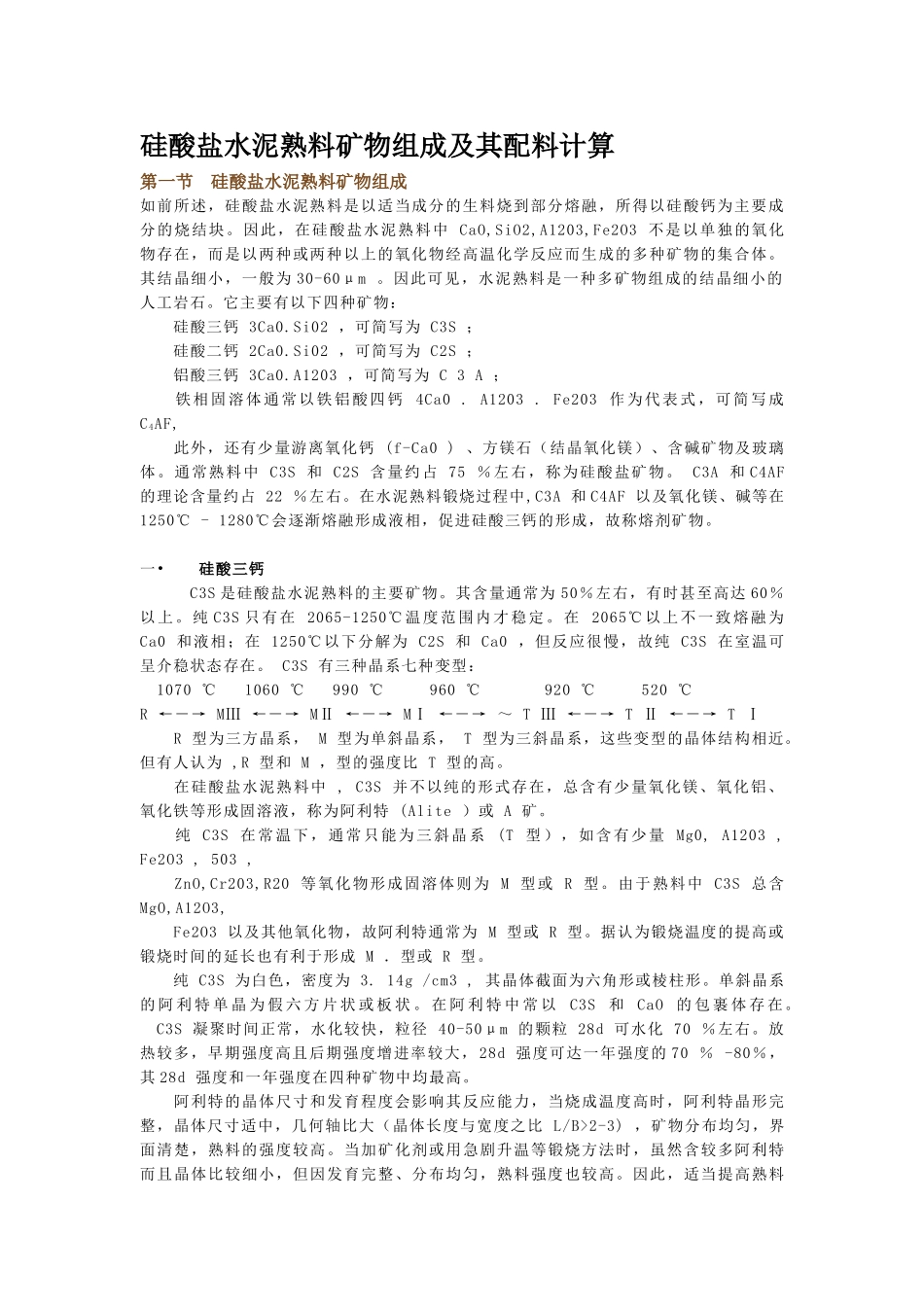

硅酸盐水泥熟料矿物组成及其配料计算第一节硅酸盐水泥熟料矿物组成如前所述，硅酸盐水泥熟料是以适当成分的生料烧到部分熔融，所得以硅酸钙为主要成分的烧结块。因此，在硅酸盐水泥熟料中 CaO,SiO2,A1203,Fe2O3 不是以单独的氧化物存在，而是以两种或两种以上的氧化物经高温化学反应而生成的多种矿物的集合体。其结晶细小，一般为 30-60μm 。因此可见，水泥熟料是一种多矿物组成的结晶细小的人工岩石。它主要有以下四种矿物： 硅酸三钙 3Ca0.Si02 ，可简写为 C3S ； 硅酸二钙 2Ca0.Si02 ，可简写为 C2S ； 铝酸三钙 3Ca0.A1203 ，可简写为 C 3 A ； 铁相固溶体通常以铁铝酸四钙 4Ca0 . A1203 . Fe203 作为代表式，可简写成 C4AF, 此外，还有少量游离氧化钙 (f-Ca0 ) 、方镁石（结晶氧化镁）、含碱矿物及玻璃体。通常熟料中 C3S 和 C2S 含量约占 75 ％左右，称为硅酸盐矿物。 C3A 和 C4AF 的理论含量约占 22 ％左右。在水泥熟料锻烧过程中,C3A 和 C4AF 以及氧化镁、碱等在 1250℃ - 1280℃会逐渐熔融形成液相，促进硅酸三钙的形成，故称熔剂矿物。 一• 硅酸三钙 C3S 是硅酸盐水泥熟料的主要矿物。其含量通常为 50％左右，有时甚至高达 60％以上。纯 C3S 只有在 2065-1250℃温度范围内才稳定。在 2065℃以上不一致熔融为 Ca0 和液相；在 1250℃以下分解为 C2S 和 Ca0 ，但反应很慢，故纯 C3S 在室温可呈介稳状态存在。 C3S 有三种晶系七种变型： 1070 ℃ 1060 ℃ 990 ℃ 960 ℃ 920 ℃ 520 ℃ R ←―→ MⅢ ←―→ MⅡ ←―→ MⅠ ←―→ ～ T Ⅲ ←―→ T Ⅱ ←―→ T Ⅰ R 型为三方晶系， M 型为单斜晶系， T 型为三斜晶系，这些变型的晶体结构相近。但有人认为 ,R 型和 M ，型的强度比 T 型的高。 在硅酸盐水泥熟料中 , C3S 并不以纯的形式存在，总含有少量氧化镁、氧化铝、氧化铁等形成固溶液，称为阿利特 (Alite ）或 A 矿。 纯 C3S 在常温下，通常只能为三斜晶系 (T 型），如含有少量 Mg0, A1203 , Fe2O3 , 503 , ZnO,Cr203,R20 等氧化物形成固溶体则为 M 型或 R 型。由于熟料中 C3S 总含 MgO,A12O3, Fe2O3 以及其他氧化物，故阿利特通常为 M 型或 R 型。据认为锻烧温度的提高或锻烧时间的延长也有利于形成 M ．型或 R 型。 纯 C3S 为白色，密度为 3. 14g /cm3 , 其晶体...
