磨煤机施工方案VIP专享

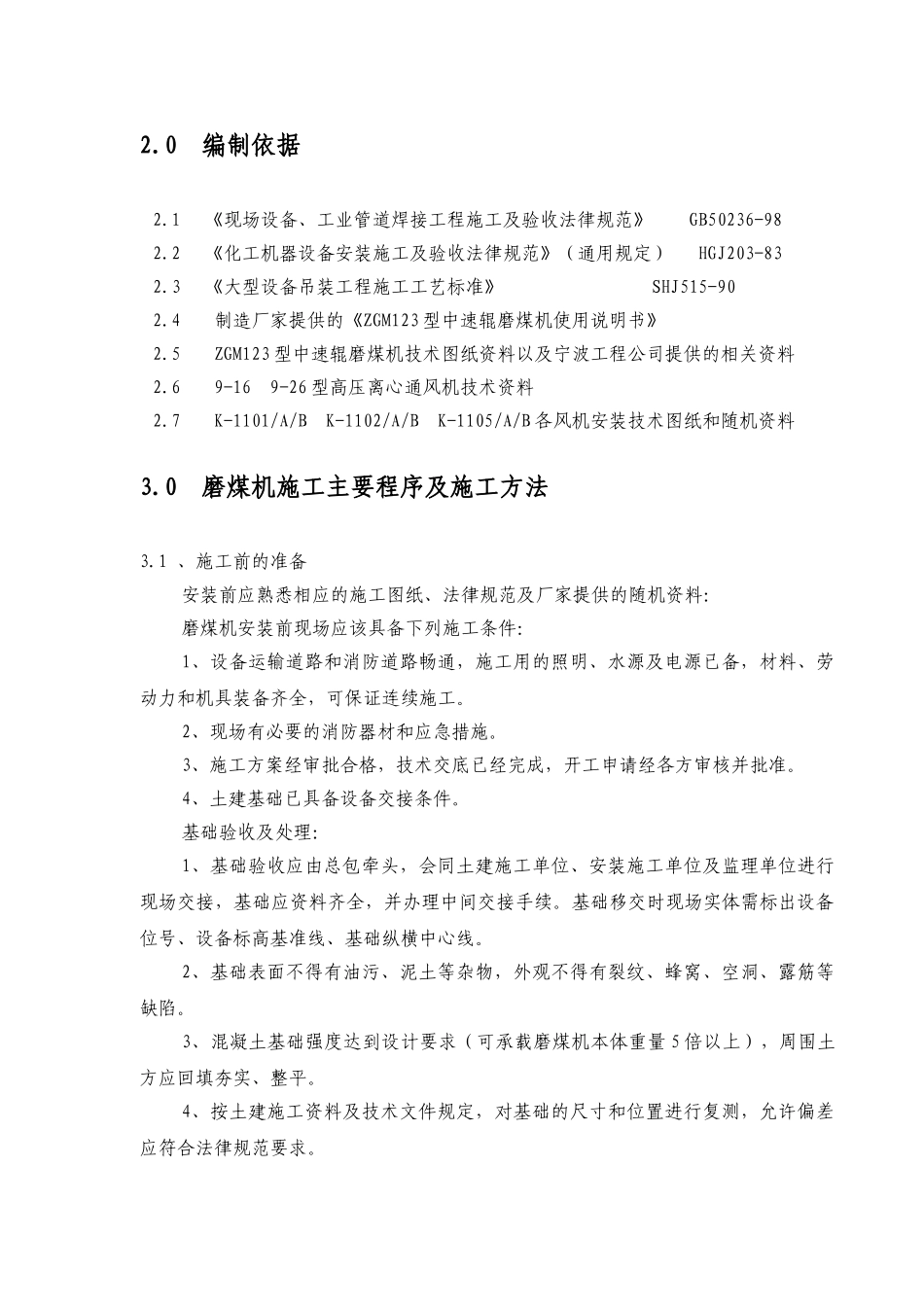

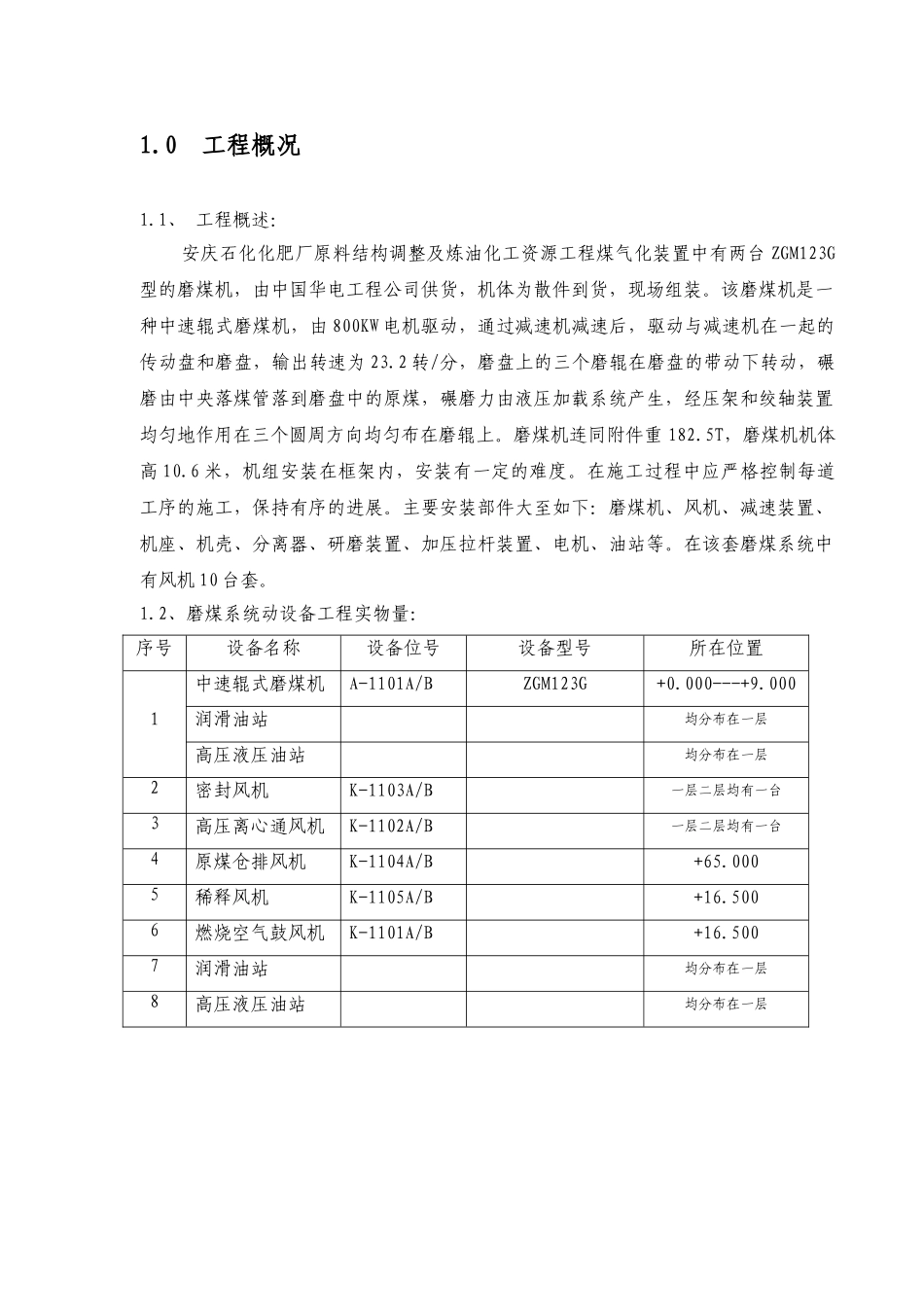

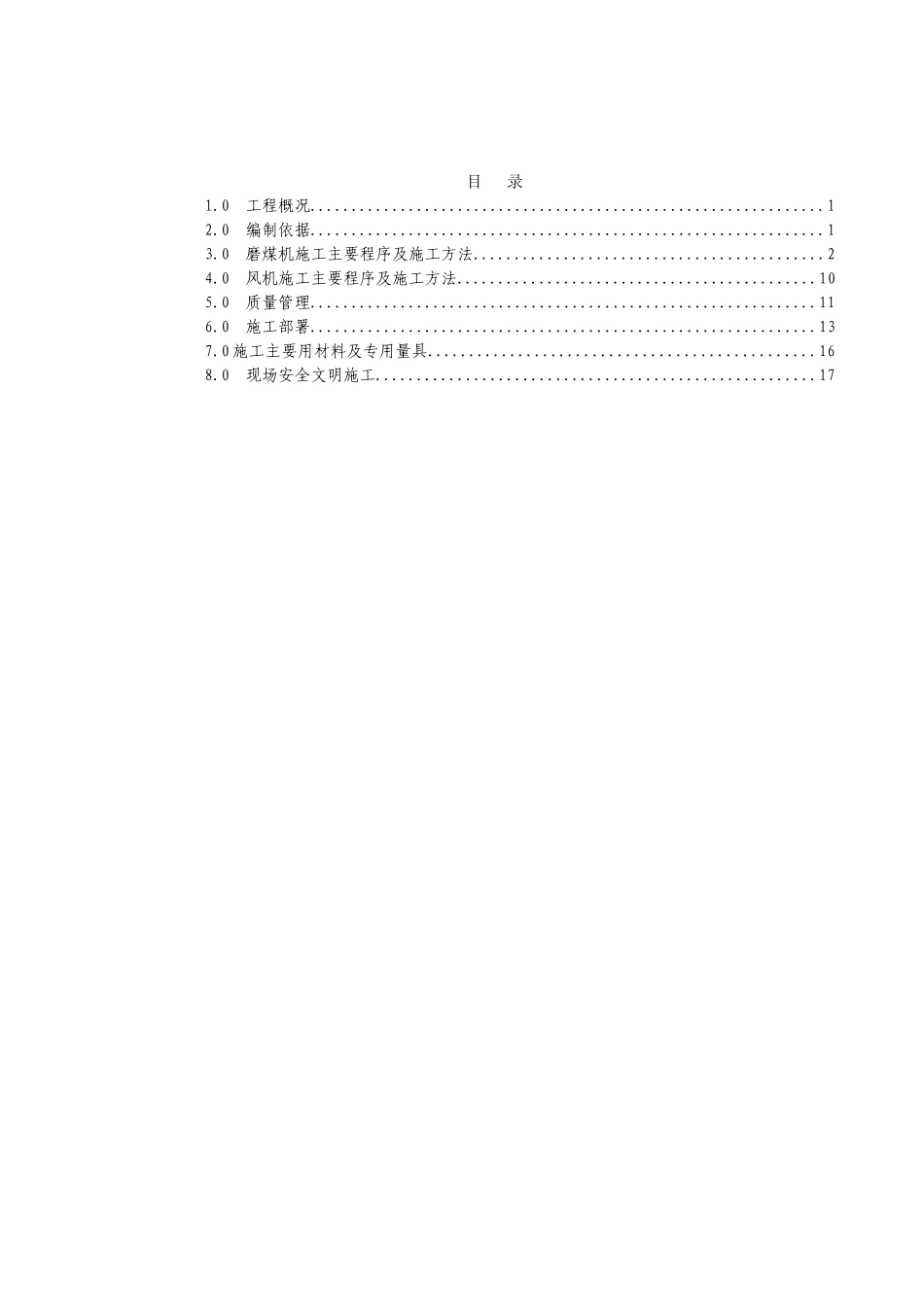

目 录1.0 工程概况...............................................................12.0 编制依据...............................................................13.0 磨煤机施工主要程序及施工方法...........................................24.0 风机施工主要程序及施工方法............................................105.0 质量管理..............................................................116.0 施工部署..............................................................137.0 施工主要用材料及专用量具...............................................168.0 现场安全文明施工......................................................171.0 工程概况1.1、 工程概述：安庆石化化肥厂原料结构调整及炼油化工资源工程煤气化装置中有两台 ZGM123G型的磨煤机，由中国华电工程公司供货，机体为散件到货，现场组装。该磨煤机是一种中速辊式磨煤机，由 800KW 电机驱动，通过减速机减速后，驱动与减速机在一起的传动盘和磨盘，输出转速为 23.2 转/分，磨盘上的三个磨辊在磨盘的带动下转动，碾磨由中央落煤管落到磨盘中的原煤，碾磨力由液压加载系统产生，经压架和绞轴装置均匀地作用在三个圆周方向均匀布在磨辊上。磨煤机连同附件重 182.5T，磨煤机机体高 10.6 米，机组安装在框架内，安装有一定的难度。在施工过程中应严格控制每道工序的施工，保持有序的进展。主要安装部件大至如下：磨煤机、风机、减速装置、机座、机壳、分离器、研磨装置、加压拉杆装置、电机、油站等。在该套磨煤系统中有风机 10 台套。1.2、磨煤系统动设备工程实物量：序号设备名称设备位号设备型号所在位置1中速辊式磨煤机A-1101A/BZGM123G+0.000---+9.000润滑油站均分布在一层高压液压油站均分布在一层2密封风机K-1103A/B一层二层均有一台3高压离心通风机K-1102A/B一层二层均有一台4原煤仓排风机K-1104A/B+65.0005稀释风机K-1105A/B+16.5006燃烧空气鼓风机K-1101A/B+16.5007润滑油站均分布在一层8高压液压油站均分布在一层2.0 编制依据2.1《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-982.2《化工机器设备安装施工及验收法律规范》（通用规定） HGJ203-832.3《大型设备吊装工程施工工艺标准》 SHJ515-902.4 制造厂家提供的《ZGM123 型中速辊磨煤机使用说明书》2.5 ZGM123 型中速辊磨煤机技术图纸资料以及宁波工...
