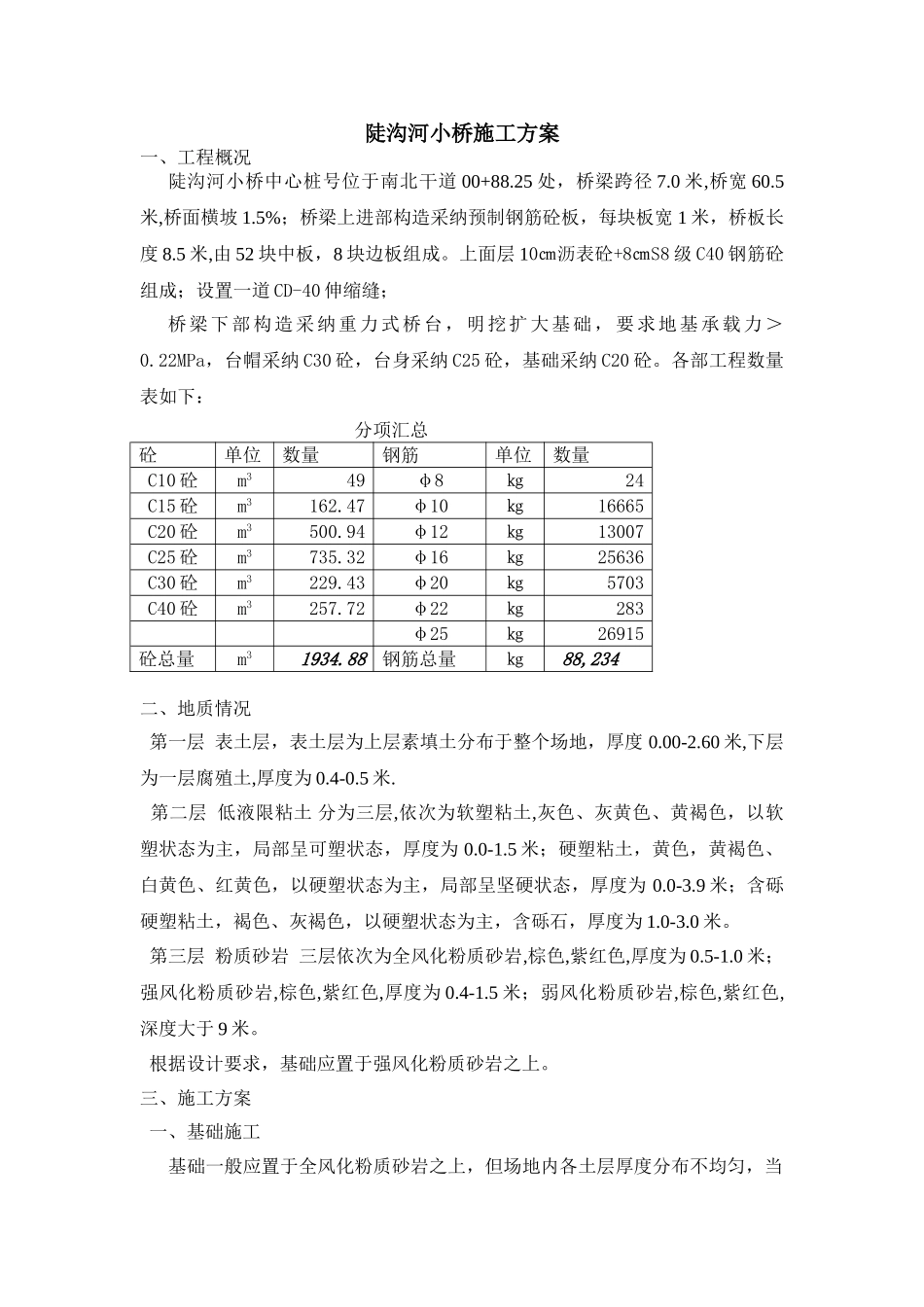

陡沟河小桥施工方案

陡沟河小桥施工方案一、工程概况陡沟河小桥中心桩号位于南北干道 00+88.25 处，桥梁跨径 7.0 米,桥宽 60.5米,桥面横坡 1.5%；桥梁上进部构造采纳预制钢筋砼板，每块板宽 1 米，桥板长度 8.5 米,由 52 块中板，8 块边板组成。上面层 10㎝沥表砼+8㎝S8 级 C40 钢筋砼组成；设置一道 CD-40 伸缩缝；桥梁下部构造采纳重力式桥台，明挖扩大基础，要求地基承载力＞0.22MPa，台帽采纳 C30 砼，台身采纳 C25 砼，基础采纳 C20 砼。各部工程数量表如下：分项汇总砼单位数量钢筋单位数量C10 砼m349φ8㎏24C15 砼m3162.47φ10㎏16665C20 砼m3500.94φ12㎏13007C25 砼m3735.32φ16㎏25636C30 砼m3229.43φ20㎏5703C40 砼m3257.72φ22㎏283 φ25㎏26915砼总量m31934.88钢筋总量㎏ 88,234 二、地质情况 第一层 表土层，表土层为上层素填土分布于整个场地，厚度 0.00-2.60 米,下层为一层腐殖土,厚度为 0.4-0.5 米. 第二层 低液限粘土 分为三层,依次为软塑粘土,灰色、灰黄色、黄褐色，以软塑状态为主，局部呈可塑状态，厚度为 0.0-1.5 米；硬塑粘土，黄色，黄褐色、白黄色、红黄色，以硬塑状态为主，局部呈坚硬状态，厚度为 0.0-3.9 米；含砾硬塑粘土，褐色、灰褐色，以硬塑状态为主，含砾石，厚度为 1.0-3.0 米。 第三层 粉质砂岩 三层依次为全风化粉质砂岩,棕色,紫红色,厚度为 0.5-1.0 米；强风化粉质砂岩,棕色,紫红色,厚度为 0.4-1.5 米；弱风化粉质砂岩,棕色,紫红色,深度大于 9 米。 根据设计要求，基础应置于强风化粉质砂岩之上。三、施工方案 一、基础施工 基础一般应置于全风化粉质砂岩之上，但场地内各土层厚度分布不均匀，当采纳粘土作天然基础持力层时，基础埋置深度不宜小于 1.5 米。基础开挖：测量放样后，根据地面高程，放样开挖线，采纳分段开挖作业，以半幅桥台为一段，应避开雨天，快速开挖完成后，用人工将预留 15㎝土层挖除。地表水应在开挖前设沟渠主动排出，以防流入基坑内浸泡基础，复核基础埋置深度，作承载力合格后，及时组织浇筑砼垫层。因基础置于土层,应防止地表水或雨水浸泡.待垫层浇筑完成后，再进行下一段基础开挖。 垫层砼浇筑： C15 砼采纳现场拌制，汽车运输，人工摊铺。平板振动器振捣。基础施工：1） 为了保证基础的几何尺寸及平整,应事先做好测量、放样弹线工作。2） 模板安装应考虑砼的工作特点，要有足够的刚度和稳定性以保证模板的牢固与平整。采纳钢...
