隧洞洞管棚施工方案

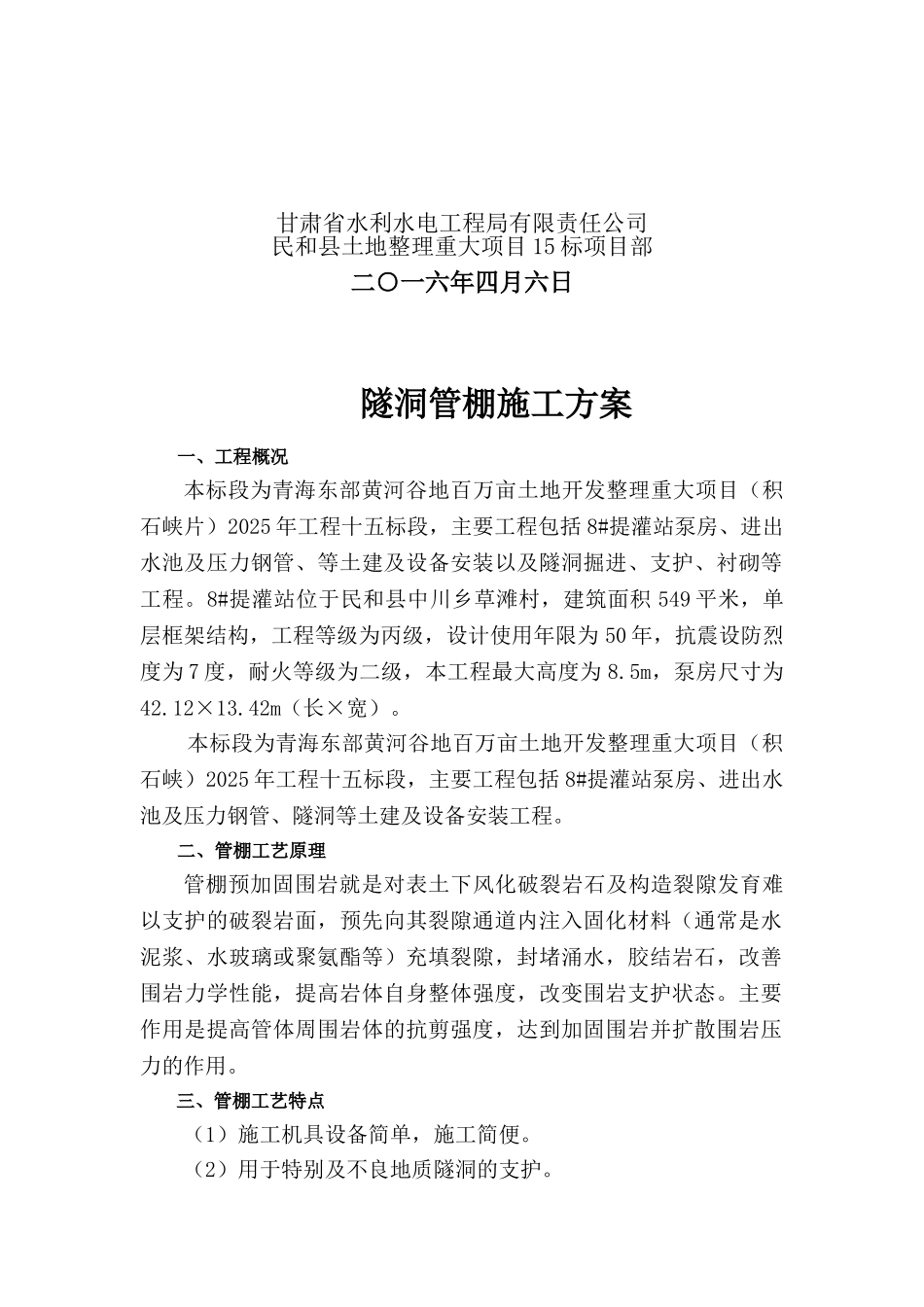

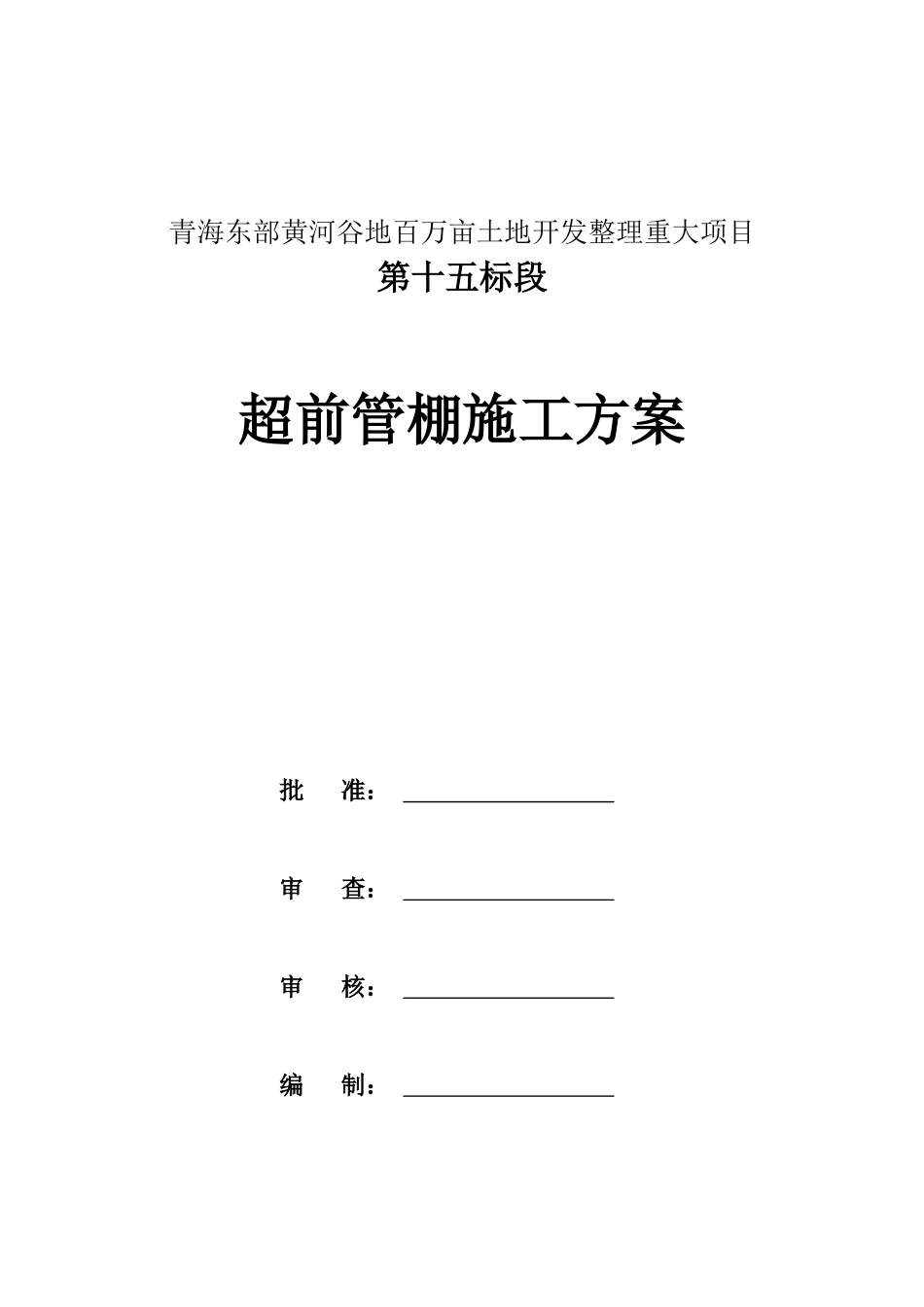

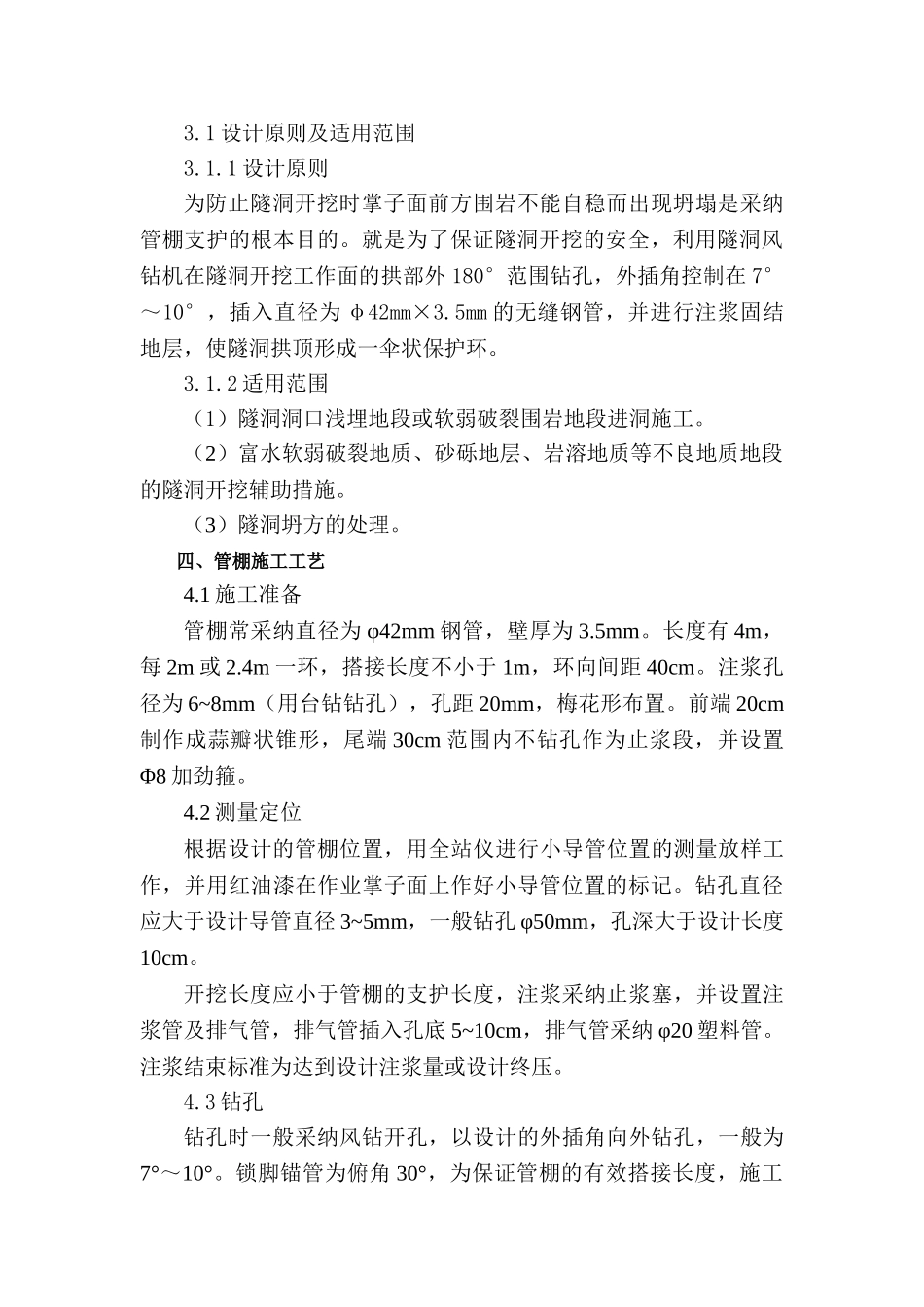

青海东部黄河谷地百万亩土地开发整理重大项目第十五标段超前管棚施工方案批 准： 审 查： 审 核： 编 制： 甘肃省水利水电工程局有限责任公司民和县土地整理重大项目 15 标项目部二○一六年四月六日隧洞管棚施工方案一、工程概况本标段为青海东部黄河谷地百万亩土地开发整理重大项目（积石峡片）2025 年工程十五标段，主要工程包括 8#提灌站泵房、进出水池及压力钢管、等土建及设备安装以及隧洞掘进、支护、衬砌等工程。8#提灌站位于民和县中川乡草滩村，建筑面积 549 平米，单层框架结构，工程等级为丙级，设计使用年限为 50 年，抗震设防烈度为 7 度，耐火等级为二级，本工程最大高度为 8.5m，泵房尺寸为42.12×13.42m（长×宽）。本标段为青海东部黄河谷地百万亩土地开发整理重大项目（积石峡）2025 年工程十五标段，主要工程包括 8#提灌站泵房、进出水池及压力钢管、隧洞等土建及设备安装工程。二、管棚工艺原理管棚预加固围岩就是对表土下风化破裂岩石及构造裂隙发育难以支护的破裂岩面，预先向其裂隙通道内注入固化材料（通常是水泥浆、水玻璃或聚氨酯等）充填裂隙，封堵涌水，胶结岩石，改善围岩力学性能，提高岩体自身整体强度，改变围岩支护状态。主要作用是提高管体周围岩体的抗剪强度，达到加固围岩并扩散围岩压力的作用。三、管棚工艺特点（1）施工机具设备简单，施工简便。（2）用于特别及不良地质隧洞的支护。3.1 设计原则及适用范围3.1.1 设计原则为防止隧洞开挖时掌子面前方围岩不能自稳而出现坍塌是采纳管棚支护的根本目的。就是为了保证隧洞开挖的安全，利用隧洞风钻机在隧洞开挖工作面的拱部外 180°范围钻孔，外插角控制在 7°～10°，插入直径为 φ42mm×3.5mm 的无缝钢管，并进行注浆固结地层，使隧洞拱顶形成一伞状保护环。3.1.2 适用范围（1）隧洞洞口浅埋地段或软弱破裂围岩地段进洞施工。（2）富水软弱破裂地质、砂砾地层、岩溶地质等不良地质地段的隧洞开挖辅助措施。（3）隧洞坍方的处理。四、管棚施工工艺4.1 施工准备管棚常采纳直径为 φ42mm 钢管，壁厚为 3.5mm。长度有 4m，每 2m 或 2.4m 一环，搭接长度不小于 1m，环向间距 40cm。注浆孔径为 6~8mm（用台钻钻孔），孔距 20mm，梅花形布置。前端 20cm制作成蒜瓣状锥形，尾端 30cm 范围内不钻孔作为止浆段，并设置Φ8 加劲箍。4.2 测量定位根据设计的管棚位置，用全站仪进行小导管位置的测量放样工作，并用红油漆在...
