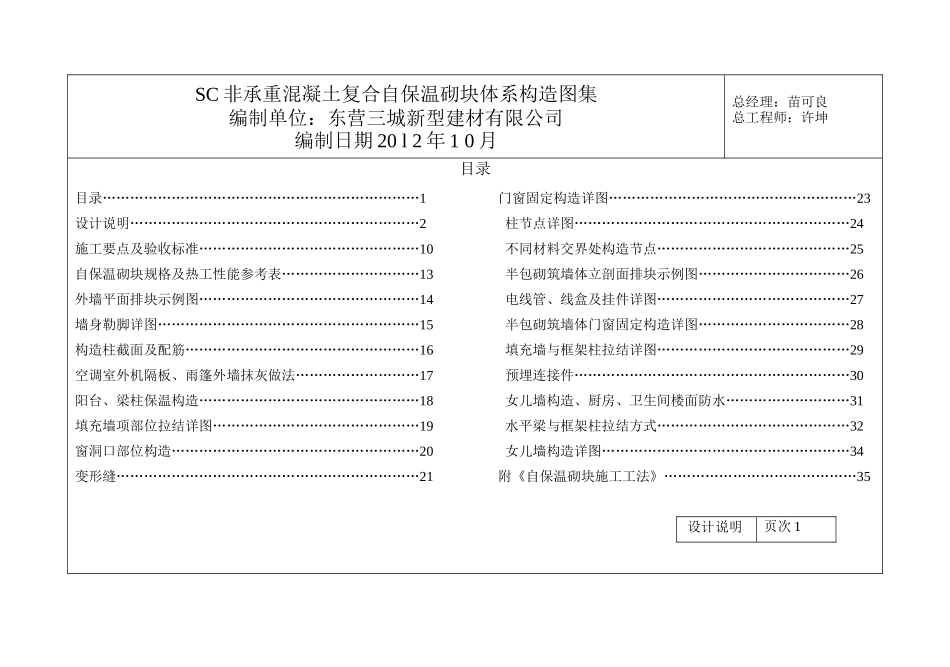

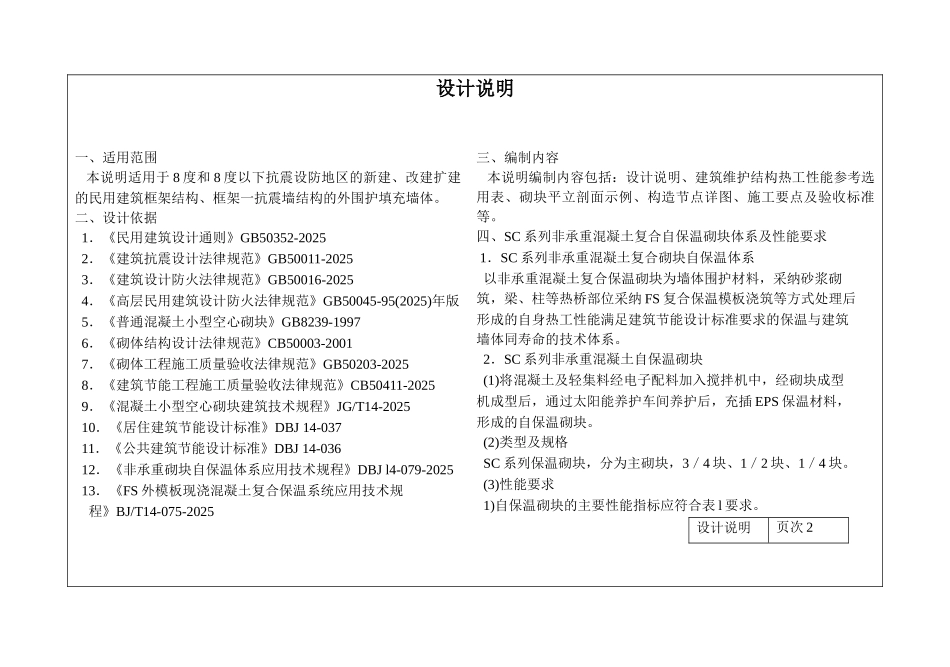

SC 非承重混凝土复合自保温砌块体系构造图集编制单位：东营三城新型建材有限公司编制日期 20 l 2 年 1 0 月总经理：苗可良总工程师：许坤目录目录……………………………………………………………1设计说明………………………………………………………2施工要点及验收标准…………………………………………10自保温砌块规格及热工性能参考表…………………………13外墙平面排块示例图…………………………………………14墙身勒脚详图…………………………………………………15构造柱截面及配筋……………………………………………16空调室外机隔板、雨篷外墙抹灰做法………………………17阳台、梁柱保温构造…………………………………………18填充墙项部位拉结详图………………………………………19窗洞口部位构造………………………………………………20变形缝…………………………………………………………21门窗固定构造详图………………………………………………23 柱节点详图……………………………………………………24 不同材料交界处构造节点……………………………………25 半包砌筑墙体立剖面排块示例图……………………………26 电线管、线盒及挂件详图……………………………………27 半包砌筑墙体门窗固定构造详图……………………………28 填充墙与框架柱拉结详图……………………………………29 预埋连接件……………………………………………………30 女儿墙构造、厨房、卫生间楼面防水………………………31 水平梁与框架柱拉结方式……………………………………32 女儿墙构造详图………………………………………………34附《自保温砌块施工工法》……………………………………35 设计说明页次 1 设计说明一、适用范围 本说明适用于 8 度和 8 度以下抗震设防地区的新建、改建扩建的民用建筑框架结构、框架一抗震墙结构的外围护填充墙体。二、设计依据 1．《民用建筑设计通则》GB50352-2025 2．《建筑抗震设计法律规范》GB50011-2025 3．《建筑设计防火法律规范》GB50016-2025 4．《高层民用建筑设计防火法律规范》GB50045-95(2025)年版 5．《普通混凝土小型空心砌块》GB8239-1997 6．《砌体结构设计法律规范》CB50003-2001 7．《砌体工程施工质量验收法律规范》GB50203-2025 8．《建筑节能工程施工质量验收法律规范》CB50411-2025 9．《混凝土小型空心砌块建筑技术规程》JG/T14-2025 10．《...
