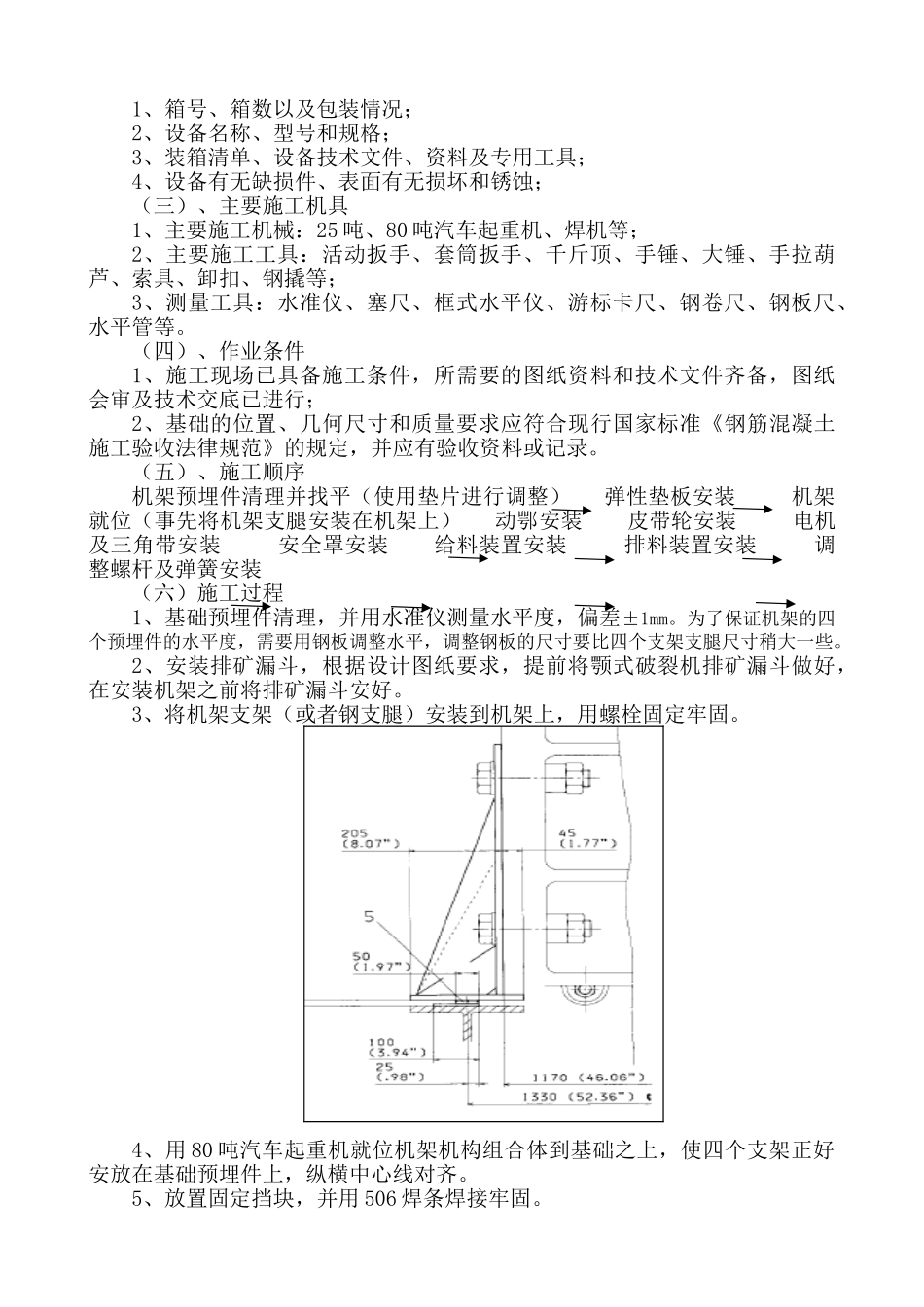

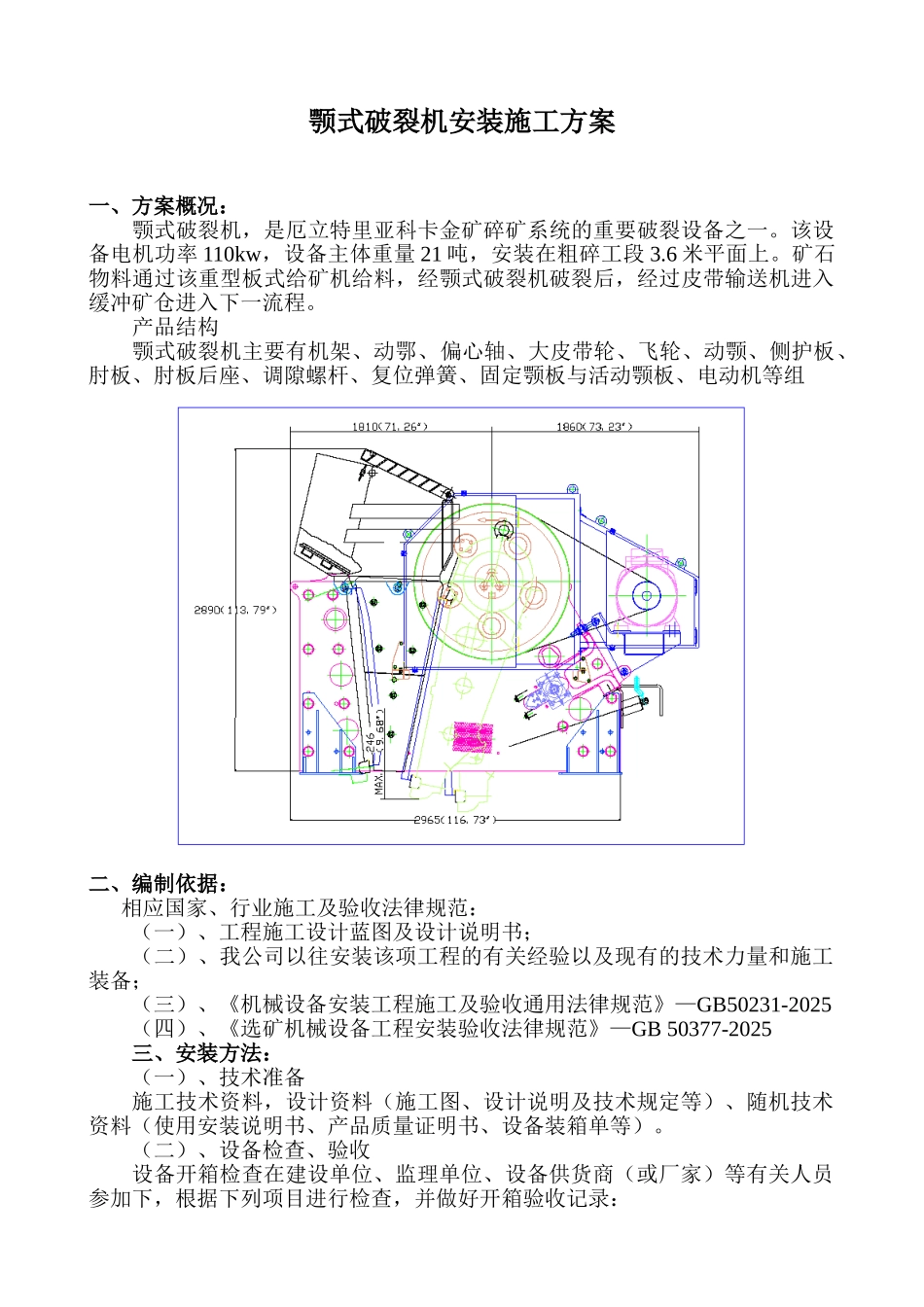

颚式破裂机安装施工方案一、方案概况：颚式破裂机，是厄立特里亚科卡金矿碎矿系统的重要破裂设备之一。该设备电机功率 110kw，设备主体重量 21 吨，安装在粗碎工段 3.6 米平面上。矿石物料通过该重型板式给矿机给料，经颚式破裂机破裂后，经过皮带输送机进入缓冲矿仓进入下一流程。产品结构颚式破裂机主要有机架、动鄂、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板、电动机等组二、编制依据：相应国家、行业施工及验收法律规范：（一）、工程施工设计蓝图及设计说明书；（二）、我公司以往安装该项工程的有关经验以及现有的技术力量和施工装备；（三）、《机械设备安装工程施工及验收通用法律规范》—GB50231-2025 （四）、《选矿机械设备工程安装验收法律规范》—GB 50377-2025三、安装方法：（一）、技术准备施工技术资料，设计资料（施工图、设计说明及技术规定等）、随机技术资料（使用安装说明书、产品质量证明书、设备装箱单等）。（二）、设备检查、验收设备开箱检查在建设单位、监理单位、设备供货商（或厂家）等有关人员参加下，根据下列项目进行检查，并做好开箱验收记录：1、箱号、箱数以及包装情况；2、设备名称、型号和规格；3、装箱清单、设备技术文件、资料及专用工具；4、设备有无缺损件、表面有无损坏和锈蚀；（三）、主要施工机具1、主要施工机械：25 吨、80 吨汽车起重机、焊机等；2、主要施工工具：活动扳手、套筒扳手、千斤顶、手锤、大锤、手拉葫芦、索具、卸扣、钢撬等；3、测量工具：水准仪、塞尺、框式水平仪、游标卡尺、钢卷尺、钢板尺、水平管等。（四）、作业条件1、施工现场已具备施工条件，所需要的图纸资料和技术文件齐备，图纸会审及技术交底已进行；2、基础的位置、几何尺寸和质量要求应符合现行国家标准《钢筋混凝土施工验收法律规范》的规定，并应有验收资料或记录。（五）、施工顺序机架预埋件清理并找平（使用垫片进行调整） 弹性垫板安装 机架就位（事先将机架支腿安装在机架上） 动鄂安装 皮带轮安装 电机及三角带安装 安全罩安装 给料装置安装 排料装置安装 调整螺杆及弹簧安装（六）施工过程1、基础预埋件清理，并用水准仪测量水平度，偏差±1mm。为了保证机架的四个预埋件的水平度，需要用钢板调整水平，调整钢板的尺寸要比四个支架支腿尺寸稍大一些。2、安装排矿漏斗，根据设计图纸要求，提前将颚式破裂机排矿漏斗做好，在安装...
