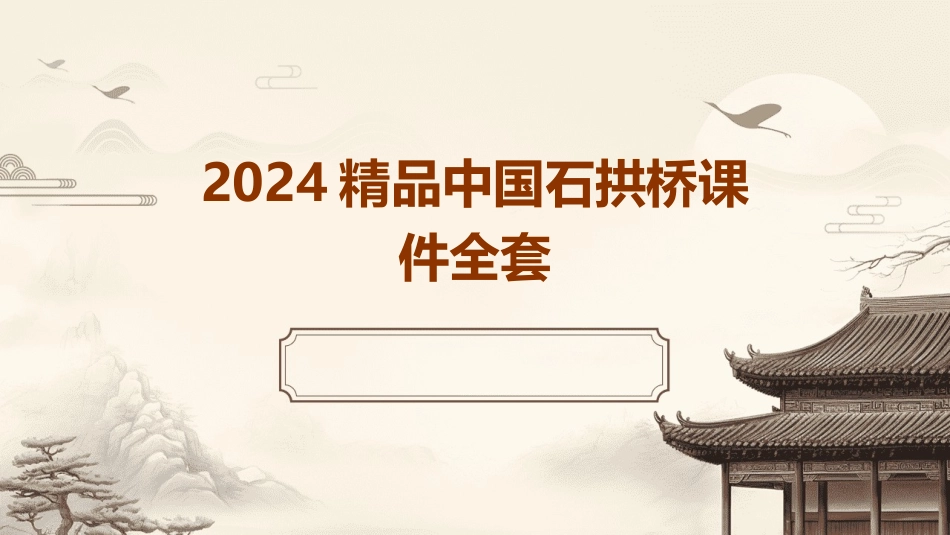

2024精品中国石拱桥课件全套VIP免费

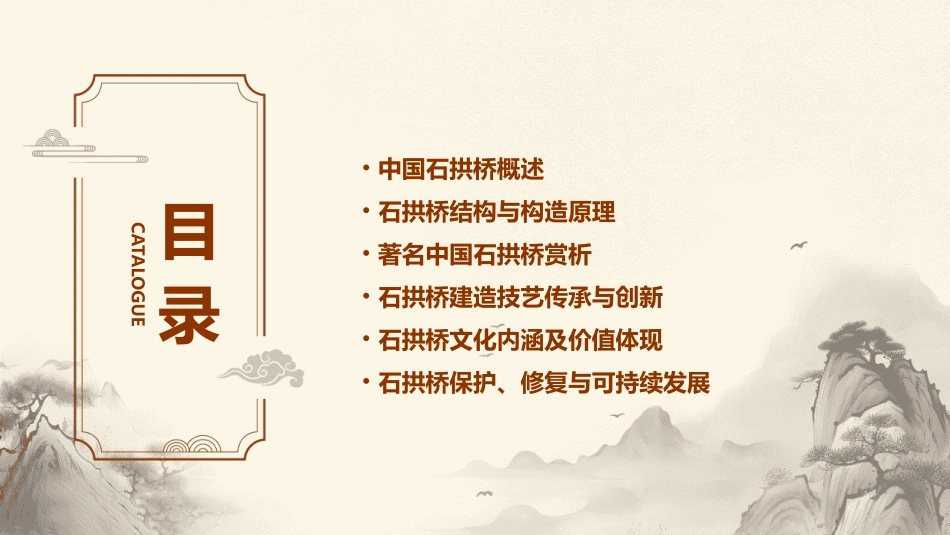

2024精品中国石拱桥课件全套目录CATALOGUE•中国石拱桥概述•石拱桥结构与构造原理•著名中国石拱桥赏析•石拱桥建造技艺传承与创新•石拱桥文化内涵及价值体现•石拱桥保护、修复与可持续发展中国石拱桥概述CATALOGUE01中国石拱桥是中国传统桥梁的一种，以石料为主要建筑材料，采用拱形结构跨越河流、峡谷等障碍。定义具有优美的弧线形状、坚固耐用的结构、适应性强、承载能力强。特点定义与特点石拱桥在中国有着悠久的历史，最早可以追溯到汉朝时期。起源随着技术的进步和经济的发展，石拱桥在唐朝、宋朝等时期得到了较大的发展，逐渐成为了重要的交通设施。发展在现代，虽然新型桥梁不断涌现，但石拱桥作为中国传统文化的代表之一，仍然得到了保护和传承。传承历史与发展中国石拱桥分布广泛，尤以江南水乡、西南山区等地为多。地域分布不同地区的石拱桥风格各异，如江南地区的石拱桥轻盈秀丽，西南地区的则粗犷豪放。同时，不同历史时期的石拱桥也有不同的风格特点，如唐代的石拱桥注重气势恢宏，宋代的则更注重细节雕刻。风格地域分布与风格石拱桥结构与构造原理CATALOGUE02根据桥梁跨度和地形条件，选择合适的桥墩类型，如重力式桥墩、桩式桥墩等。桥墩类型桥台设计基础处理桥台作为桥梁与路堤的连接部分，需考虑承载、稳定和排水等功能，常采用重力式或桩式桥台。针对地质条件，进行地基加固、桩基施工等，确保桥墩和桥台的稳定性。030201桥墩与桥台设计拱券结构分析拱券形式石拱桥拱券形式丰富多样，包括圆弧拱、抛物线拱、悬链线拱等，不同形式具有独特的力学特性和美感。石料选择选用质地坚硬、耐磨耐压的石料，如花岗岩、石灰岩等，确保拱券的承载力和耐久性。砌筑工艺采用传统的榫卯结构、石料错缝等砌筑工艺，提高拱券的整体性和稳定性。排水系统设置合理的排水系统，包括泄水孔、排水沟等，确保桥面雨水能够及时排出，防止积水对桥梁造成损害。桥面铺装桥面可采用石板、条石等石材进行铺装，保证桥面平整、防滑和美观。同时，需考虑铺装材料的厚度、强度和耐磨性。防水措施在桥面铺装时，采取防水措施，如使用防水材料等，防止水分渗入桥梁结构内部，影响桥梁的耐久性。桥面铺装及排水系统著名中国石拱桥赏析CATALOGUE03赵州桥概述01赵州桥，又称安济桥，位于河北省赵县城南的洨河之上，是中国古代著名的石拱桥之一。建筑特色02赵州桥采用单孔石拱设计，桥身由28道并列券拱组成，跨度大、造型优美。其独特的敞肩式设计，既减轻了桥身自重，又增加了泄洪能力。历史价值03赵州桥始建于隋朝，已有1400多年的历史，是中国古代桥梁建筑的杰出代表。其设计理念和建筑技术在中国桥梁史上具有重要地位。赵州桥卢沟桥概述卢沟桥，又称卢沟古桥、永定桥，位于北京市丰台区永定河上，是中国古代著名的石拱桥之一。建筑特色卢沟桥是一座多孔石拱桥，全长266.5米，宽7.5米。桥面呈弧形，由11个半圆形的石拱组成。每个石拱的券脸上都雕刻有精美的石狮，形态各异，栩栩如生。历史价值卢沟桥始建于金朝，已有800多年的历史。它是北京现存最古老的联拱石桥，也是中国古代桥梁建筑的杰作之一。卢沟桥不仅是交通要道，还是历史文化的见证和旅游的胜地。卢沟桥洛阳桥概述洛阳桥，又称万安桥，位于福建省泉州市洛阳江上，是中国古代著名的石拱桥之一。建筑特色洛阳桥是一座多孔石拱桥，全长834米，宽7米。桥面由石板铺成，两侧设有石栏杆和石狮子。洛阳桥的桥墩采用“筏形基础”和“种蛎固基”的独特设计，体现了古代中国人民的聪明才智。历史价值洛阳桥始建于宋朝，已有近千年的历史。它是中国古代桥梁建筑的杰作之一，也是福建省内保存最完好的古代石拱桥之一。洛阳桥不仅具有重要的历史、科学和艺术价值，还对研究中国古代桥梁建筑技术具有重要意义。洛阳桥位于广西三江侗族自治县，是一座集亭、廊、桥于一体的独特石拱桥，具有浓郁的侗族风情。风雨桥位于江苏扬州瘦西湖内，是一座造型独特的石拱桥，桥上建有五座亭子，故名五亭桥。五亭桥位于北京颐和园昆明湖西堤上，是一座造型优美的石拱桥，宛如一条玉带横卧在湖面上。玉带桥其他著名石拱桥石拱桥建造技艺传承与创新CATALOGUE0403经...
