工厂高压供电线路的继电保护分析研究 供电专业3篇VIP免费

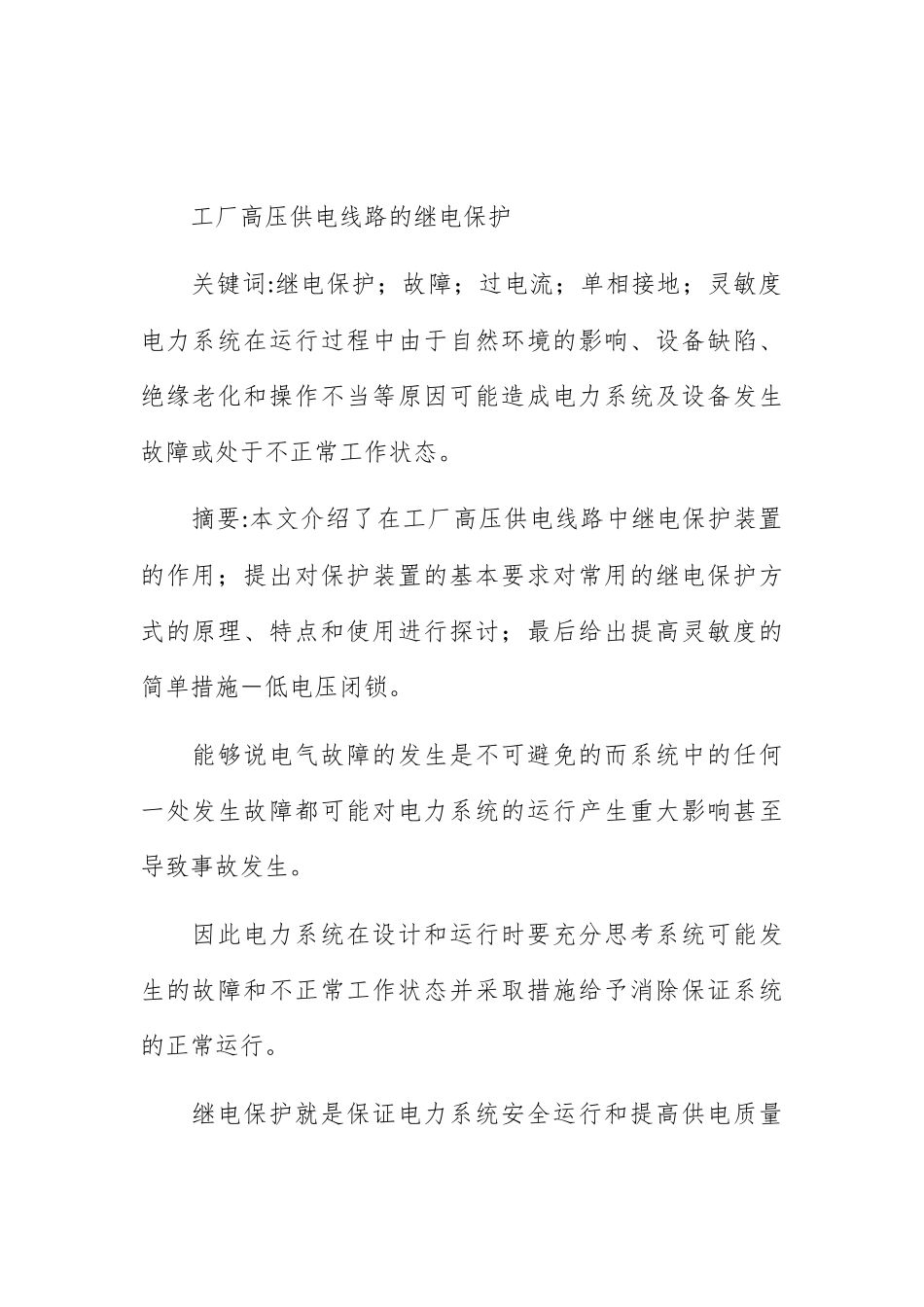

工厂高压供电线路的继电保护分析研究  供电专业3篇_第1页
1/64
工厂高压供电线路的继电保护分析研究  供电专业3篇_第2页
2/64

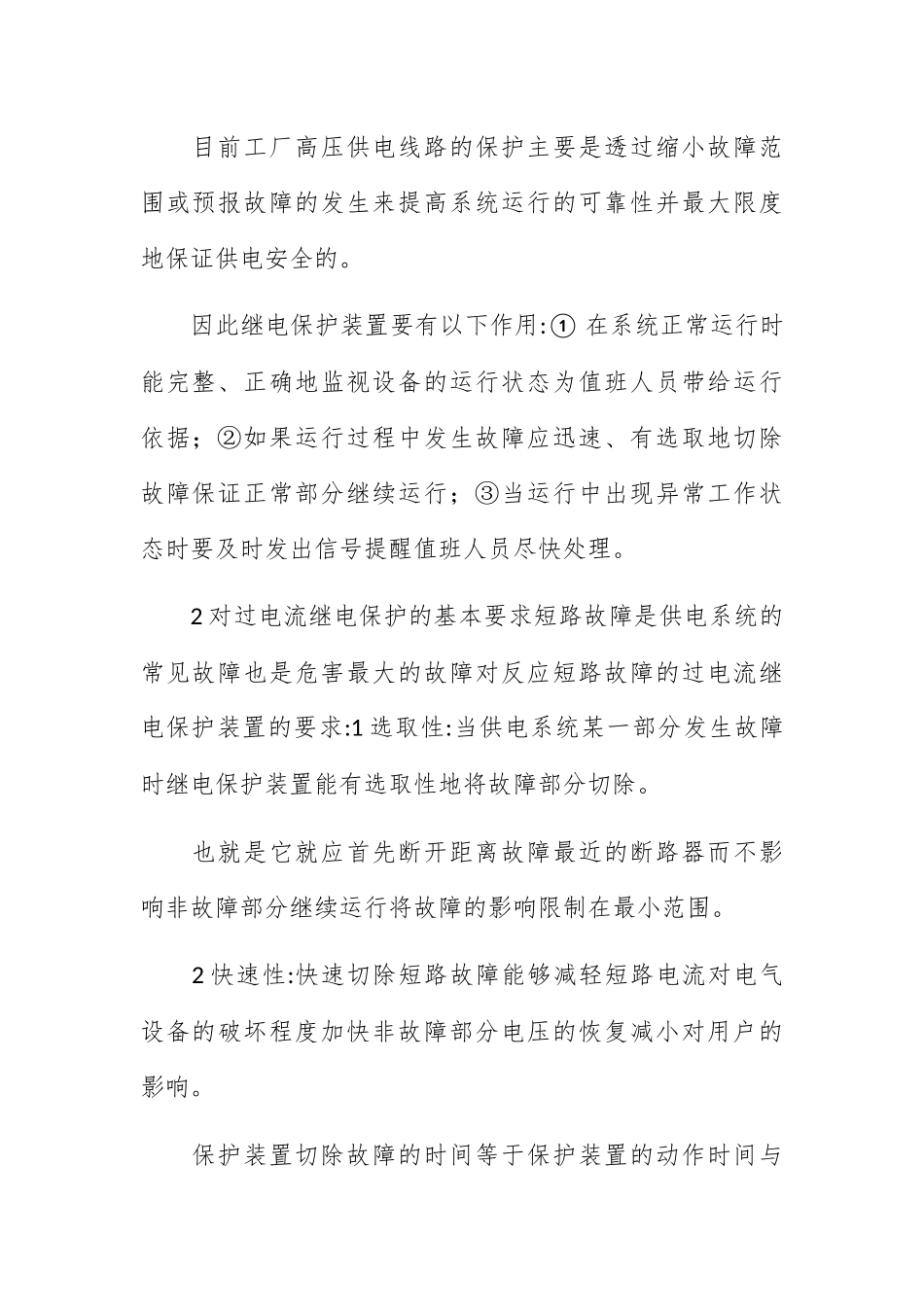

工厂高压供电线路的继电保护分析研究  供电专业3篇_第3页
3/64
工厂高压供电线路的继电保护关键词:继电保护;故障;过电流;单相接地;灵敏度电力系统在运行过程中由于自然环境的影响、设备缺陷、绝缘老化和操作不当等原因可能造成电力系统及设备发生故障或处于不正常工作状态。摘要:本文介绍了在工厂高压供电线路中继电保护装置的作用;提出对保护装置的基本要求对常用的继电保护方式的原理、特点和使用进行探讨;最后给出提高灵敏度的简单措施―低电压闭锁。能够说电气故障的发生是不可避免的而系统中的任何一处发生故障都可能对电力系统的运行产生重大影响甚至导致事故发生。因此电力系统在设计和运行时要充分思考系统可能发生的故障和不正常工作状态并采取措施给予消除保证系统的正常运行。继电保护就是保证电力系统安全运行和提高供电质量的重要措施之一。1工厂高压供电线路继电保护作为配电系统的工厂高压供电线路电压一般为6~10kV供电半径一般不超过3km供电容量也不很大因此其高压线路的继电保护装置比较简单。对线路的相间短路保护常采用带时限的过电流保护某些场所需配备电流速断保护在线路出现相间短路故障时继电保护装置作用于断路器的跳闸机构使断路器跳闸切除短路故障。由于我国6~10kV系统属于不接地系统在线路发生单相接地时接地相对地电压为0其它两相对地电压由相电压升高为线电压但线路线电压的相位和大小不变不影响三相用电设备的正常运行故只需装设绝缘监察或接地保护装置在发生单相接地时发出信号提醒值班人员注意并及时处理。电力规程规定:电源中性点不接地系统发生单相接地故障时允许继续运行2h。单相接地故障线路不可长期运行因为如果另一相又发生接地故障就构成了两相短路产生很大的短路电流损坏电路设备。目前工厂高压供电线路的保护主要是透过缩小故障范围或预报故障的发生来提高系统运行的可靠性并最大限度地保证供电安全的。因此继电保护装置要有以下作用:①在系统正常运行时能完整、正确地监视设备的运行状态为值班人员带给运行依据;②如果运行过程中发生故障应迅速、有选取地切除故障保证正常部分继续运行;③当运行中出现异常工作状态时要及时发出信号提醒值班人员尽快处理。2对过电流继电保护的基本要求短路故障是供电系统的常见故障也是危害最大的故障对反应短路故障的过电流继电保护装置的要求:1选取性:当供电系统某一部分发生故障时继电保护装置能有选取性地将故障部分切除。也就是它就应首先断开距离故障最近的断路器而不影响非故障部分继续运行将故障的影响限制在最小范围。2快速性:快速切除短路故障能够减轻短路电流对电气设备的破坏程度加快非故障部分电压的恢复减小对用户的影响。保护装置切除故障的时间等于保护装置的动作时间与断路器跳闸时间之和。断路器选定后其跳闸时间就确定了那么实现快速性的关键是保护装置应能快速动作。3灵敏性:灵敏性是保护装置对故障或非正常工作状态的反映潜力。通常用灵敏度系数来衡量它是根据对保护装置动作最不利状况计算而得的在《继电保护和安全自动装置技术规程》中对各种保护装置的最小灵敏系数都有具体规定。4可靠性:当发生故障时要求保护装置动作可靠即在应动作时不拒动而不该动作时不误动。为确保保护装置动作的可靠性保护装置的原理设计、整定值、安装调试要正确合理组成保护装置的元器件质量好系统简化。这四个基本要求对具体保护装置并不是同等重要的对电力变压器它是供电系统中的关键设备因此对它的保护装置灵敏度要求较高轻微故障也能及时反应动作;而作为一般电力线路的保护装置则对选取性要求较高灵敏度可适当低一些有时无法兼顾选取性和快速性为了快速切除故障保护设备而牺牲选取性。3工厂高压线路保护常用的几种方式3.1定时限过电流保护定时限过电流保护的动作时限是固定的与透过它的短路电流的大小无关动作时限靠整定时间继电器的值来确定保护装置组成如图1。图中KA为DL电磁型电流继电器接电流互感器TA二次侧用来鉴别线路电流是否超过整定的动作值;KT为时间继电器延时元件透过它的延时来保证保护装置的选取性;KS为信号继电器是保护装置的显示元件显示装置是否动作并发出报警信号;KM中间继电器动作的执行元件驱动断路器跳闸切除故障。其保护原理:...
