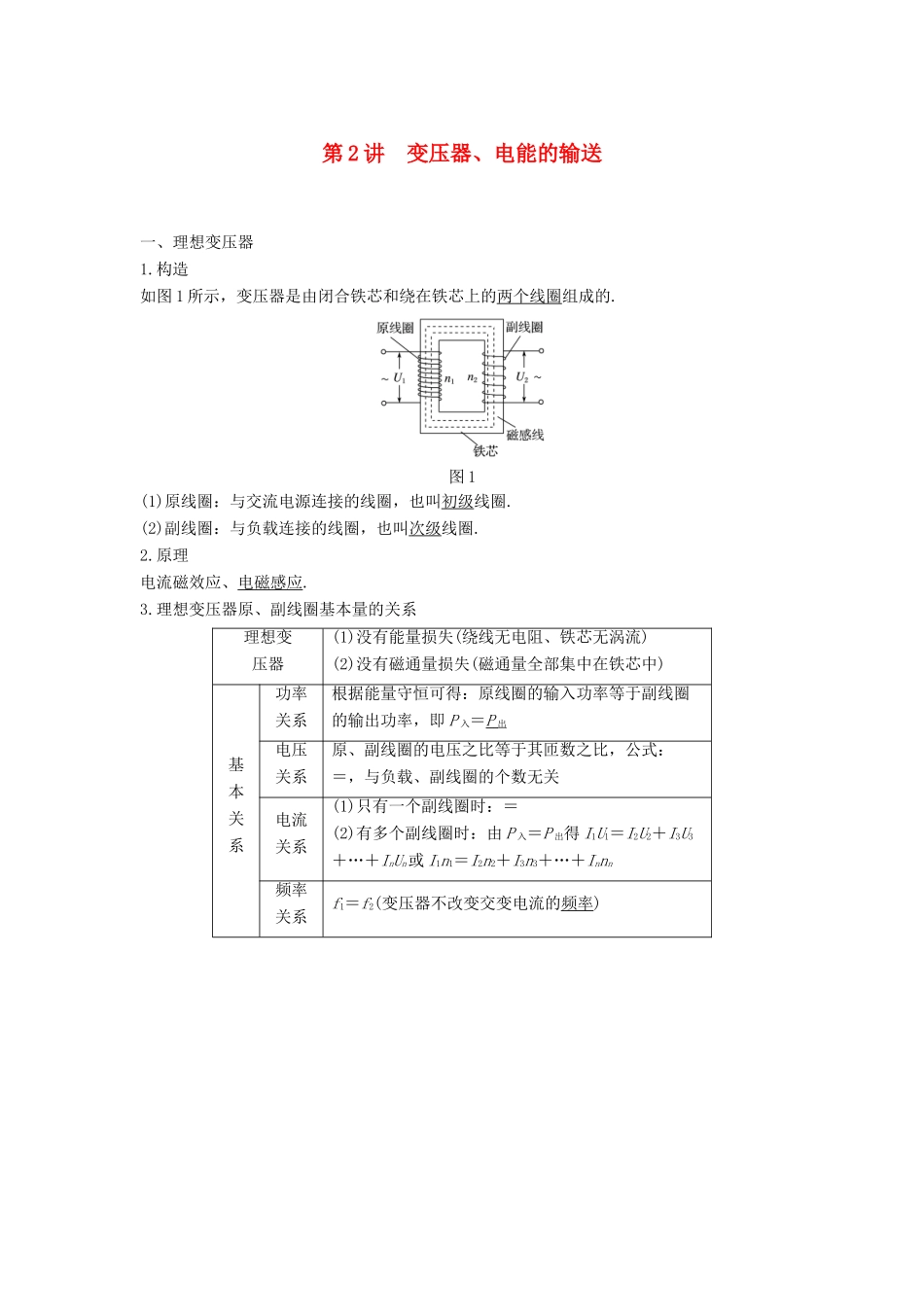

第 2 讲 变压器、电能的输送一、理想变压器1.构造如图 1 所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的.图 1(1)原线圈：与交流电源连接的线圈，也叫初级线圈.(2)副线圈：与负载连接的线圈，也叫次级线圈.2.原理电流磁效应、电磁感应.3.理想变压器原、副线圈基本量的关系理想变压器(1)没有能量损失(绕线无电阻、铁芯无涡流)(2)没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系根据能量守恒可得：原线圈的输入功率等于副线圈的输出功率，即 P 入＝P 出电压关系原、副线圈的电压之比等于其匝数之比，公式：＝，与负载、副线圈的个数无关电流关系(1)只有一个副线圈时：＝(2)有多个副线圈时：由 P 入＝P 出得 I1U1＝I2U2＋I3U3＋…＋InUn或 I1n1＝I2n2＋I3n3＋…＋Innn频率关系f1＝f2(变压器不改变交变电流的频率)4.几种常用的变压器(1)自耦变压器——调压变压器，如图 2 甲(降压作用)、乙(升压作用)所示.图 2(2)互感器自测 1 关于理想变压器，下列说法正确的是( )A.变压器只对变化的电流起作用，对恒定电流不起作用B.变压器不但能改变交变电流的电压，还能改变交变电流的频率C.正常工作的变压器，当副线圈与用电器断开时，副线圈两端无电压D.变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小答案 A二、电能的输送如图 3 所示，若发电站输出电功率为 P，输电电压为 U，用户得到的电功率为 P′，用户的电压为 U′，输电线总电阻为 R.图 31.输出电流I＝＝＝.2.电压损失(1)ΔU＝U－U′(2)ΔU＝IR3.功率损失(1)ΔP＝P－P′(2)ΔP＝I 2 R ＝() 2 R 4.减少输电线上电能损失的方法(1)减小输电线的电阻 R.由 R＝ρ 知，可加大导线的横截面积、采用电阻率小的材料做导线.(2)减小输电线中的电流.在输电功率一定的情况下，根据 P＝UI，要减小电流，必须提高输电电压.自测 2 教材 P50 第 3 题改编 从发电站输出的功率为 220 kW，输电线的总电阻为 0.05 Ω，用 110 V 和 11 kV 两种电压输电.两种情况下输电线上由电阻造成的电压损失之比为( )A.100∶1 B.1∶100 C.1∶10 D.10∶1答案 A解析 由题意知输电线上的电流 I＝，则输电线的总电阻造成的电压损失 ΔU＝Ir＝，故＝＝＝，故选 A.命题点一 理想变压器原理的应用例 1 (2016·全国卷Ⅰ·16)一含有理想变压器的电路如图 4 所示，图中电阻 R1、R2和 R3的阻值分别为 3 Ω、1 Ω 和 4 Ω，为理想交流电流表，...
