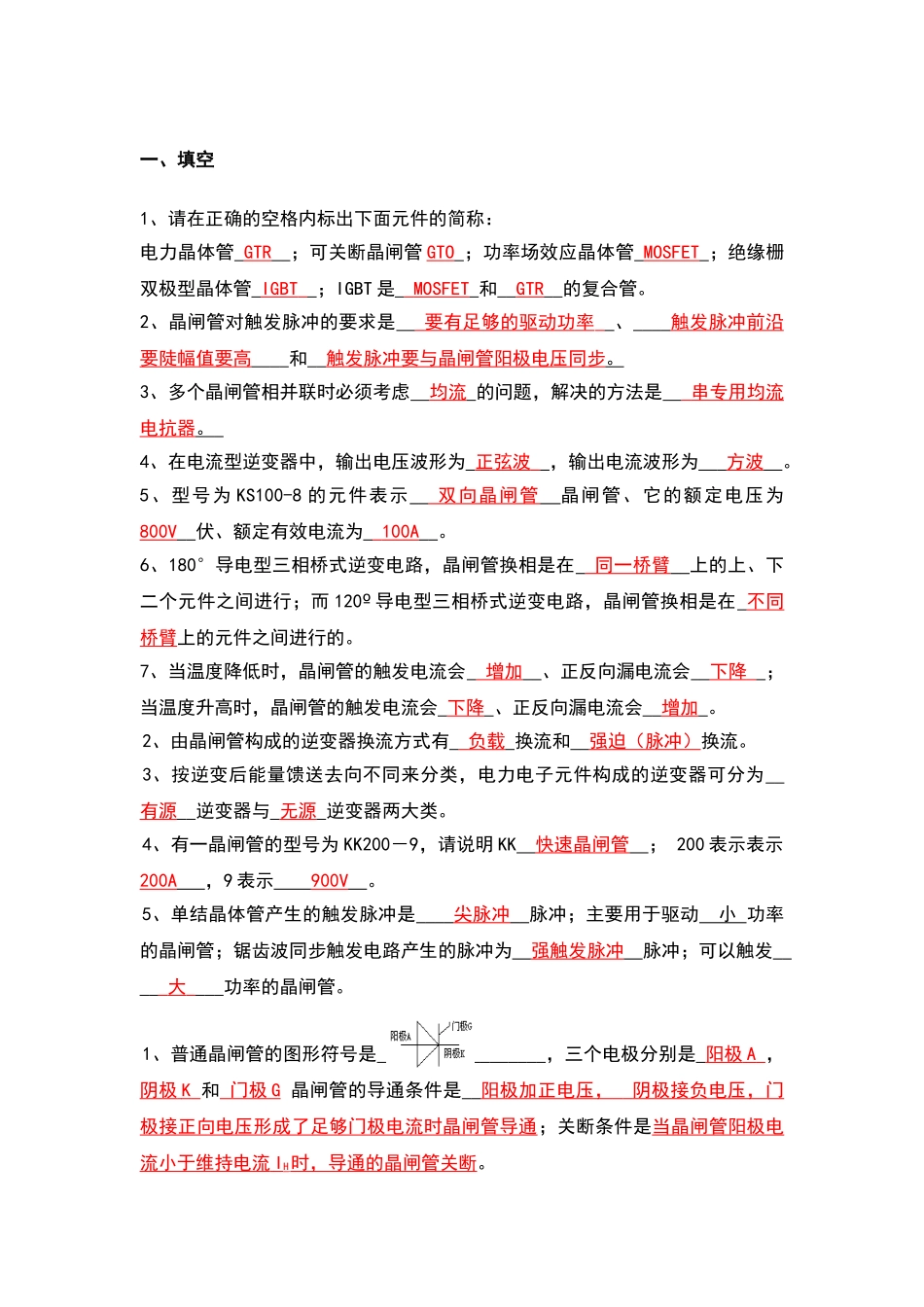

一、填空1、请在正确的空格内标出下面元件的简称：电力晶体管 GTR ；可关断晶闸管 GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管 IGBT ；IGBT 是 MOSFET 和 GTR 的复合管。2、晶闸管对触发脉冲的要求是 要有足够的驱动功率 、 触发脉冲前沿 要陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步 。 3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流 电抗器 。 4、在电流型逆变器中，输出电压波形为 正弦波 ，输出电流波形为 方波 。5、型号为 KS100-8 的元件表示 双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A 。6、180°导电型三相桥式逆变电路，晶闸管换相是在 同一桥臂 上的上、下二个元件之间进行；而 120º 导电型三相桥式逆变电路，晶闸管换相是在 不同 桥臂上的元件之间进行的。7、当温度降低时，晶闸管的触发电流会 增加 、正反向漏电流会 下降 ；当温度升高时，晶闸管的触发电流会 下降 、正反向漏电流会 增加 。2、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲） 换流。3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。4、有一晶闸管的型号为 KK200－9，请说明 KK 快速晶闸管 ； 200 表示表示 200A ，9 表示 900V 。5、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。1、普通晶闸管的图形符号是 ，三个电极分别是 阳极 A ， 阴极 K 和 门极 G 晶闸管的导通条件是 阳极加正电压， 阴极接负电压，门 极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流 I H 时，导通的晶闸管关断。2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是 绝 缘 栅 双 极 晶 体 管 的 图 形 符 号 是 ； 电 力 晶 体 管 的 图 形 符 号是 ；3、单相沟通调压在电阻性负载电路的移相范围在 0 —º 180 º 变化，在阻感性负载时移相范围在 — 180º 变化。4、变流电路的换流方式有 器件换流 、 电网换流 、 负载换 流 、 强迫换流 等四种。5、提高变流置的功率因数的常用方法有 减小触发角 、 增加整流相 数 、 采纳多组变流装置串联供电 ...
