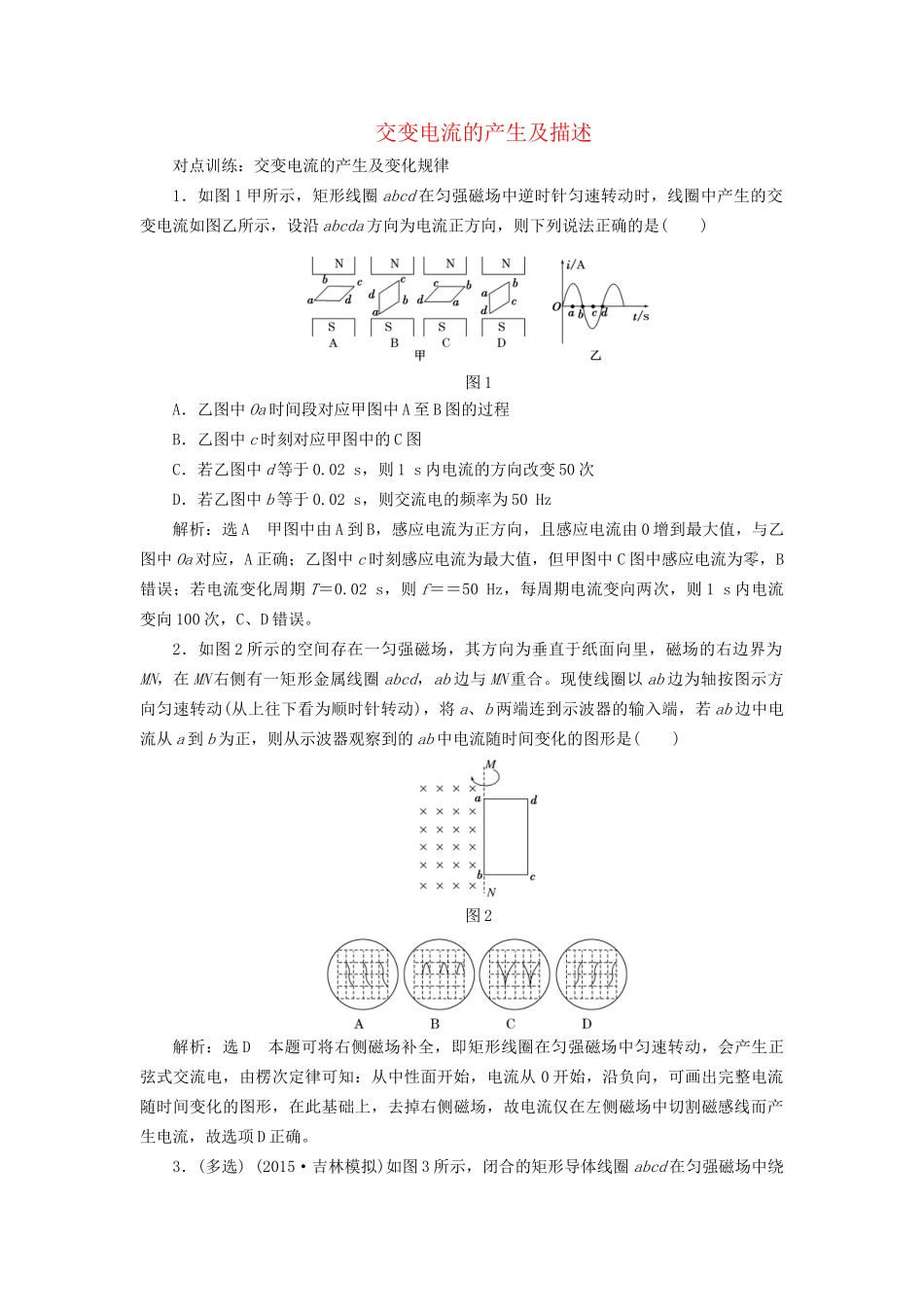

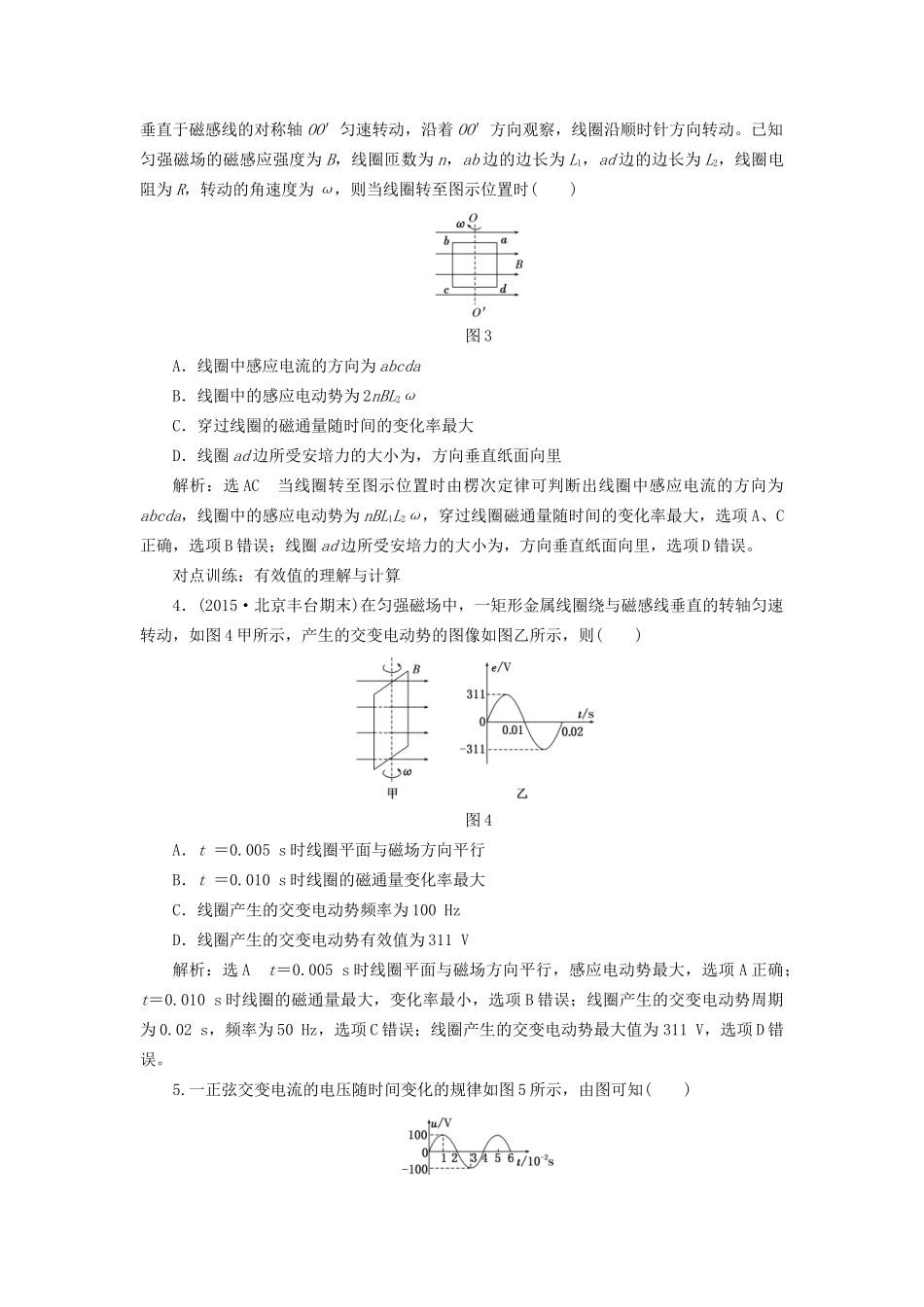

交变电流的产生及描述对点训练：交变电流的产生及变化规律1．如图1甲所示，矩形线圈abcd在匀强磁场中逆时针匀速转动时，线圈中产生的交变电流如图乙所示，设沿abcda方向为电流正方向，则下列说法正确的是()图1A．乙图中Oa时间段对应甲图中A至B图的过程B．乙图中c时刻对应甲图中的C图C．若乙图中d等于0.02s，则1s内电流的方向改变50次D．若乙图中b等于0.02s，则交流电的频率为50Hz解析：选A甲图中由A到B，感应电流为正方向，且感应电流由0增到最大值，与乙图中Oa对应，A正确；乙图中c时刻感应电流为最大值，但甲图中C图中感应电流为零，B错误；若电流变化周期T＝0.02s，则f＝＝50Hz，每周期电流变向两次，则1s内电流变向100次，C、D错误。2．如图2所示的空间存在一匀强磁场，其方向为垂直于纸面向里，磁场的右边界为MN，在MN右侧有一矩形金属线圈abcd，ab边与MN重合。现使线圈以ab边为轴按图示方向匀速转动(从上往下看为顺时针转动)，将a、b两端连到示波器的输入端，若ab边中电流从a到b为正，则从示波器观察到的ab中电流随时间变化的图形是()图2解析：选D本题可将右侧磁场补全，即矩形线圈在匀强磁场中匀速转动，会产生正弦式交流电，由楞次定律可知：从中性面开始，电流从0开始，沿负向，可画出完整电流随时间变化的图形，在此基础上，去掉右侧磁场，故电流仅在左侧磁场中切割磁感线而产生电流，故选项D正确。3．(多选)(2015·吉林模拟)如图3所示，闭合的矩形导体线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′方向观察，线圈沿顺时针方向转动。已知匀强磁场的磁感应强度为B，线圈匝数为n，ab边的边长为L1，ad边的边长为L2，线圈电阻为R，转动的角速度为ω，则当线圈转至图示位置时()图3A．线圈中感应电流的方向为abcdaB．线圈中的感应电动势为2nBL2ωC．穿过线圈的磁通量随时间的变化率最大D．线圈ad边所受安培力的大小为，方向垂直纸面向里解析：选AC当线圈转至图示位置时由楞次定律可判断出线圈中感应电流的方向为abcda，线圈中的感应电动势为nBL1L2ω，穿过线圈磁通量随时间的变化率最大，选项A、C正确，选项B错误；线圈ad边所受安培力的大小为，方向垂直纸面向里，选项D错误。对点训练：有效值的理解与计算4．(2015·北京丰台期末)在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图4甲所示，产生的交变电动势的图像如图乙所示，则()图4A．t＝0.005s时线圈平面与磁场方向平行B．t＝0.010s时线圈的磁通量变化率最大C．线圈产生的交变电动势频率为100HzD．线圈产生的交变电动势有效值为311V解析：选At＝0.005s时线圈平面与磁场方向平行，感应电动势最大，选项A正确；t＝0.010s时线圈的磁通量最大，变化率最小，选项B错误；线圈产生的交变电动势周期为0.02s，频率为50Hz，选项C错误；线圈产生的交变电动势最大值为311V，选项D错误。5.一正弦交变电流的电压随时间变化的规律如图5所示，由图可知()图5A．该交变电流的电压的瞬时值表达式为u＝100sin25t(V)B．该交变电流的频率为4HzC．该交变电流的电压的有效值为100VD．若将该交变电压加在阻值为R＝100Ω的电阻两端，则电阻消耗的功率是50W解析：选D由题图可知，该交变电压的周期T＝4×10－2s，则频率f＝＝25Hz，电压的最大值Um＝100V，则有效值U＝＝50V，瞬时值表达式u＝Umsint＝100sin50πt(V)，选项A、B、C错误；将该交变电压加在R＝100Ω的电阻两端时，电阻消耗的功率P＝＝50W，选项D正确。6．先后用不同的交流电源给同一盏灯泡供电，第一次灯泡两端的电压随时间按正弦规律变化(如图6甲所示)；第二次灯泡两端的电压变化规律如图乙所示。若甲、乙图中的U0、T所表示的电压、周期值是相同的，则以下说法正确的是()图6A．第一次，灯泡两端的电压有效值是B．第二次，灯泡两端的电压有效值是C．第一、第二次，灯泡的电功率之比是2∶9D．第一、第二次，灯泡的电功率之比是1∶5解析：选D第一次，灯泡两端电压的有效值为U1＝，功率P1＝＝。第二次，设灯泡两端电压的有效值为U2，则＋＝T，解得U2＝U0，功率P2＝＝，则P1∶P2＝1∶5，故A、B、C错误，D正确。7．(多选)(2013·山东高考)图7甲是小型交流发...
