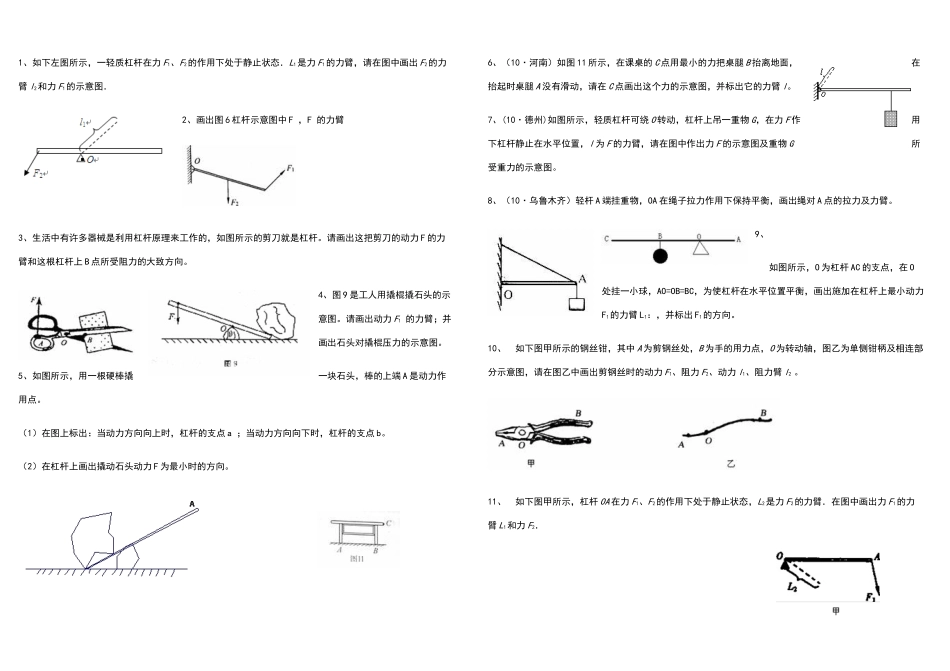

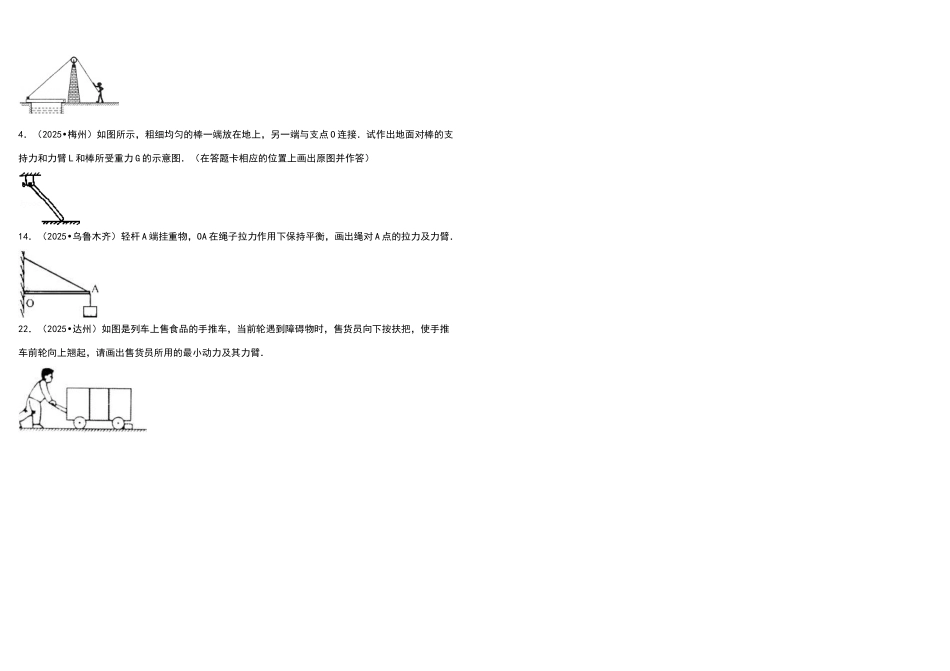

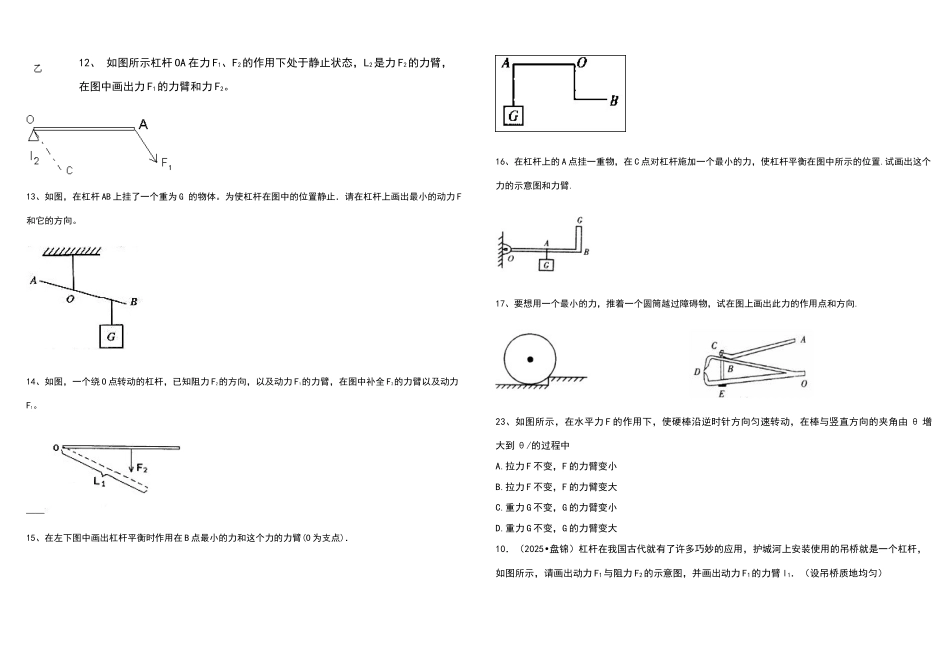

1、如下左图所示，一轻质杠杆在力 F1、F2的作用下处于静止状态．L1是力 F1的力臂，请在图中画出 F2的力臂 l2和力 F1的示意图．2、画出图 6 杠杆示意图中 F ，F 的力臂3、生活中有许多器械是利用杠杆原理来工作的，如图所示的剪刀就是杠杆。请画出这把剪刀的动力 F 的力臂和这根杠杆上 B 点所受阻力的大致方向。4、图 9 是工人用撬棍撬石头的示意图。请画出动力 F1 的力臂；并画出石头对撬棍压力的示意图。5、如图所示，用一根硬棒撬一块石头，棒的上端 A 是动力作用点。（1）在图上标出：当动力方向向上时，杠杆的支点 a ；当动力方向向下时，杠杆的支点 b。（2）在杠杆上画出撬动石头动力 F 为最小时的方向。6、（10·河南）如图 11 所示，在课桌的 C 点用最小的力把桌腿 B 抬离地面，在抬起时桌腿 A 没有滑动，请在 C 点画出这个力的示意图，并标出它的力臂 l。7、(10·德州)如图所示，轻质杠杆可绕 O 转动，杠杆上吊一重物 G，在力 F 作用下杠杆静止在水平位置，l 为 F 的力臂，请在图中作出力 F 的示意图及重物 G所受重力的示意图。8、（10·乌鲁木齐）轻杆 A 端挂重物，OA 在绳子拉力作用下保持平衡，画出绳对 A 点的拉力及力臂。9、 如图所示，O 为杠杆 AC 的支点，在 O处挂一小球，AO=OB=BC，为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F1的力臂 L1：，并标出 F1的方向。 10、 如下图甲所示的钢丝钳，其中 A 为剪钢丝处，B 为手的用力点，O 为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力 F1、阻力 F2、动力 l1、阻力臂 l2 。 11、 如下图甲所示，杠杆 OA 在力 F1、F2的作用下处于静止状态，L2是力 F2的力臂．在图中画出力 F1的力臂 L1和力 F2． 12、 如图所示杠杆 OA 在力 F1、F2的作用下处于静止状态，L2是力 F2的力臂，在图中画出力 F1的力臂和力 F2。13、如图，在杠杆 AB 上挂了一个重为 G 的物体。为使杠杆在图中的位置静止．请在杠杆上画出最小的动力 F 和它的方向。14、如图，一个绕 O 点转动的杠杆，已知阻力 F2的方向，以及动力 F1的力臂，在图中补全 F2的力臂以及动力F1。 15、在左下图中画出杠杆平衡时作用在 B 点最小的力和这个力的力臂(O 为支点)．16、在杠杆上的 A 点挂一重物，在 C 点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置.试画出这个力的示意图和力臂.17、要...
