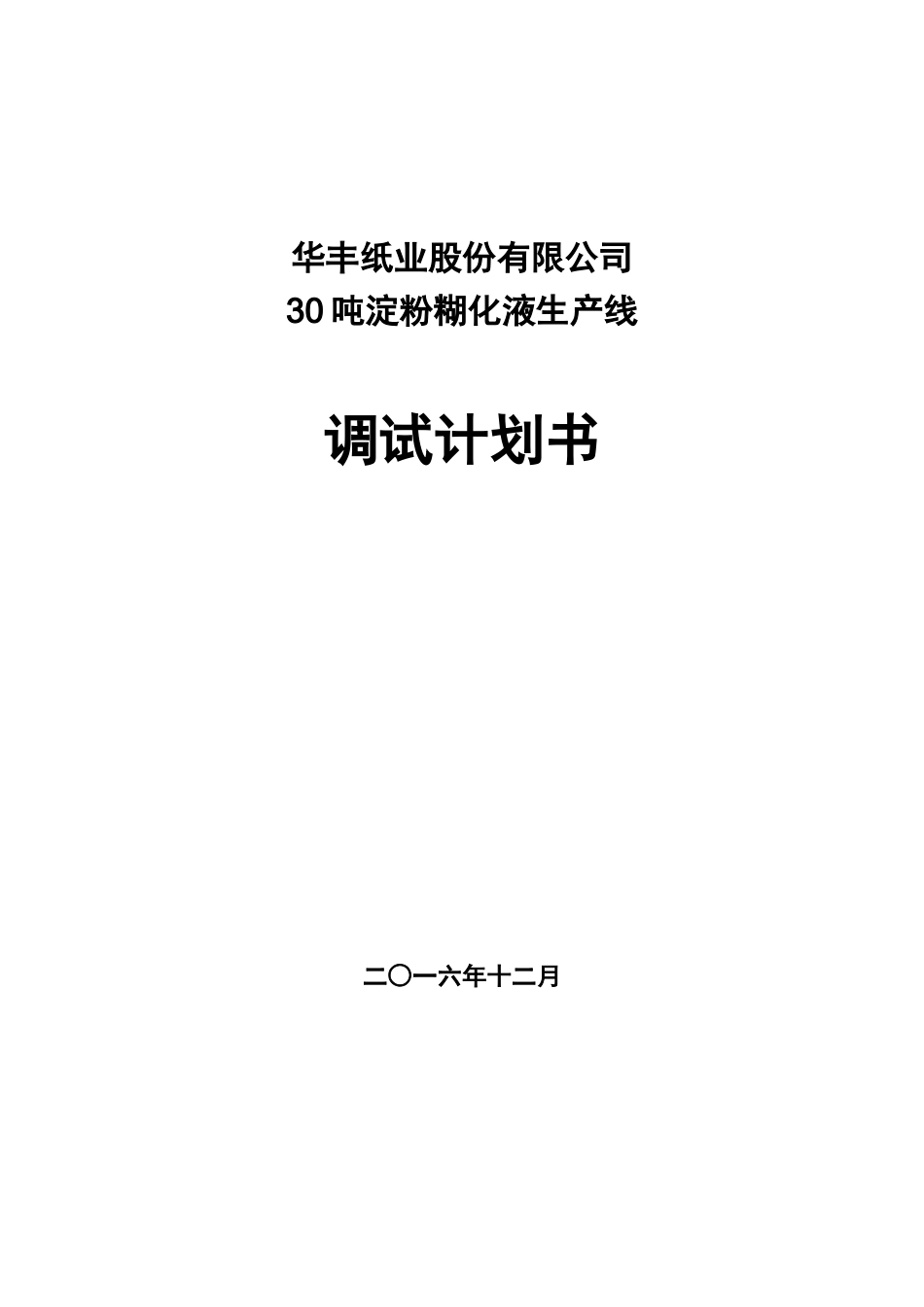

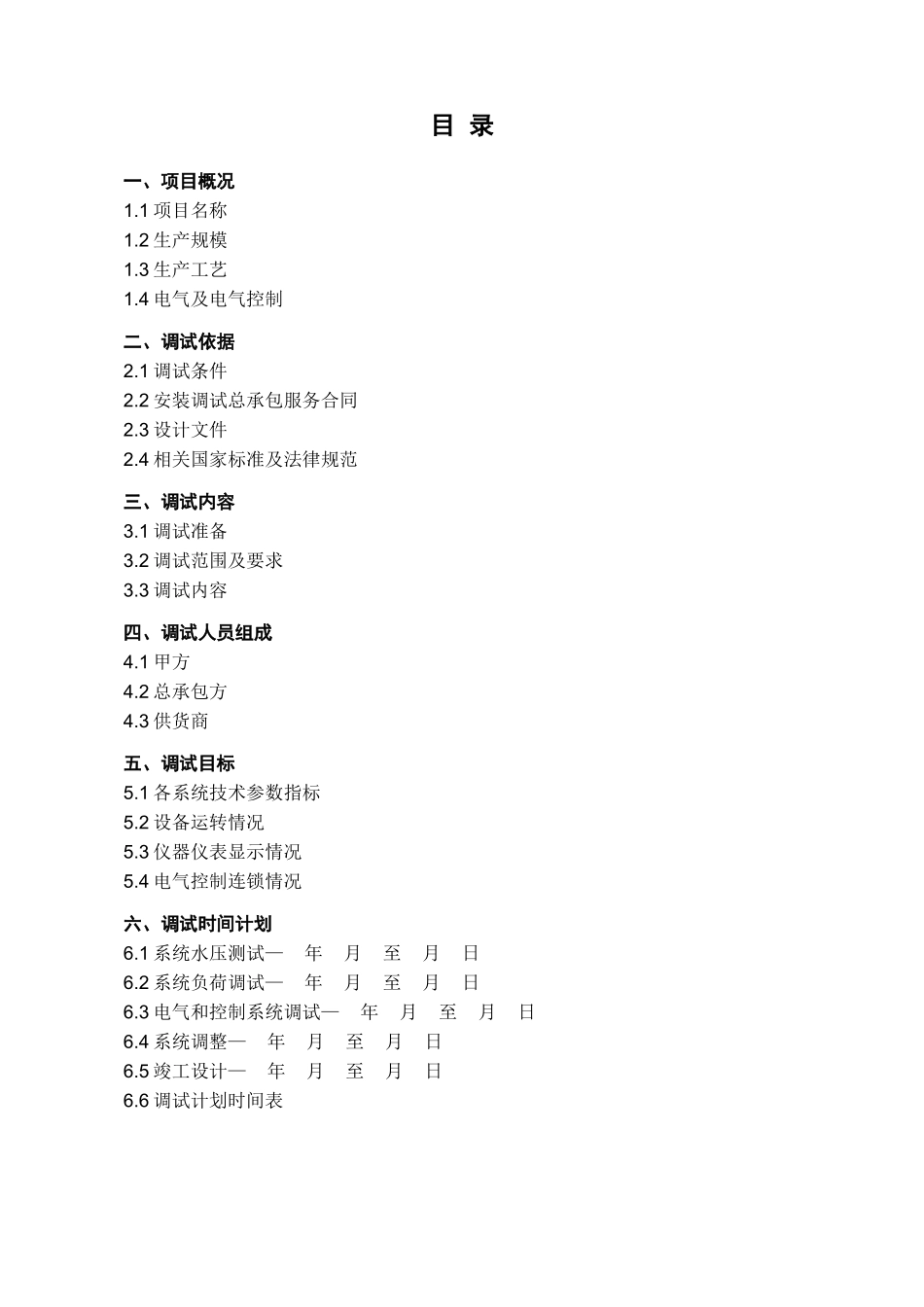

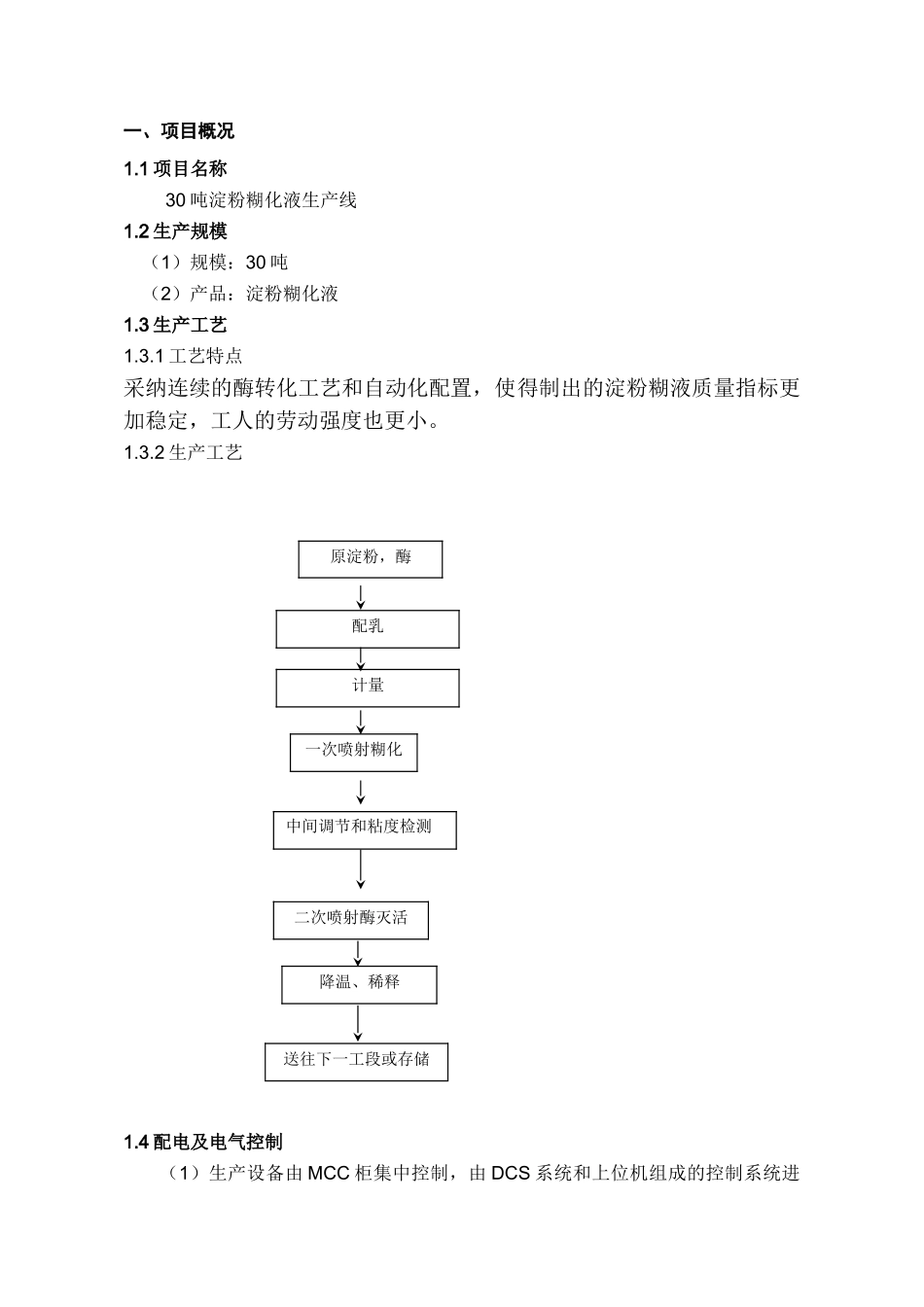

华丰纸业股份有限公司30 吨淀粉糊化液生产线调试计划书二○一六年十二月目 录一、项目概况1.1 项目名称1.2 生产规模1.3 生产工艺1.4 电气及电气控制二、调试依据2.1 调试条件2.2 安装调试总承包服务合同2.3 设计文件2.4 相关国家标准及法律规范三、调试内容3.1 调试准备3.2 调试范围及要求3.3 调试内容四、调试人员组成4.1 甲方4.2 总承包方4.3 供货商五、调试目标5.1 各系统技术参数指标5.2 设备运转情况5.3 仪器仪表显示情况5.4 电气控制连锁情况六、调试时间计划6.1 系统水压测试— 年 月 至 月 日6.2 系统负荷调试— 年 月 至 月 日6.3 电气和控制系统调试— 年 月 至 月 日6.4 系统调整— 年 月 至 月 日6.5 竣工设计— 年 月 至 月 日6.6 调试计划时间表一、项目概况1.1 项目名称30 吨淀粉糊化液生产线1.2 生产规模（1）规模：30 吨（2）产品：淀粉糊化液1.3 生产工艺1.3.1 工艺特点采纳连续的酶转化工艺和自动化配置，使得制出的淀粉糊液质量指标更加稳定，工人的劳动强度也更小。1.3.2 生产工艺1.4 配电及电气控制（1）生产设备由 MCC 柜集中控制，由 DCS 系统和上位机组成的控制系统进原淀粉，酶降温、稀释二次喷射酶灭活送往下一工段或存储配乳计量一次喷射糊化中间调节和粘度检测行计算机自动控制和操作管理。（2）DCS 自动控制功能· 计算机显示、操作、报警所有罐体的液位· 计算机显示液体流量· 计算机显示电机故障· 计算机显示、操作所有设备的顺序开/停（3）手动计算机操作功能· 计算机模拟屏上设有单机手动开关，分别手动启停生产设备（4）计算机模拟屏实时显示各生产设备的运行状况，及时报警和自动记录设备故障（5）仪器仪表 液位：显示罐体的实时液位 流量计：显示并记录管道液体的流量 质量流量计：自动检测管道内淀粉浆液固体含量和浓度值 温度计：现场显示物料温度；现场显示及计算机显示并报警物料温度 压力表：现场显示管道及设备的液体压力和蒸汽压力二、调试依据2.1 调试条件2.1.1 所有设备及附属装置、管网等全部安装施工完毕。设备静态及外观质量检验合格，润滑、水、气、电气控制等附属装置均应符合调试试运转的要求。2.1.2 所有设备及罐体进行水循环试验，检测罐体及管道是否有漏水现象，对管道及罐体、阀门进行补漏调整，保证所有设备及管道的完整运行。2.1.3 罐体、设备、管道试水后，进行保温工程的施工，保温工程结束验收后...
