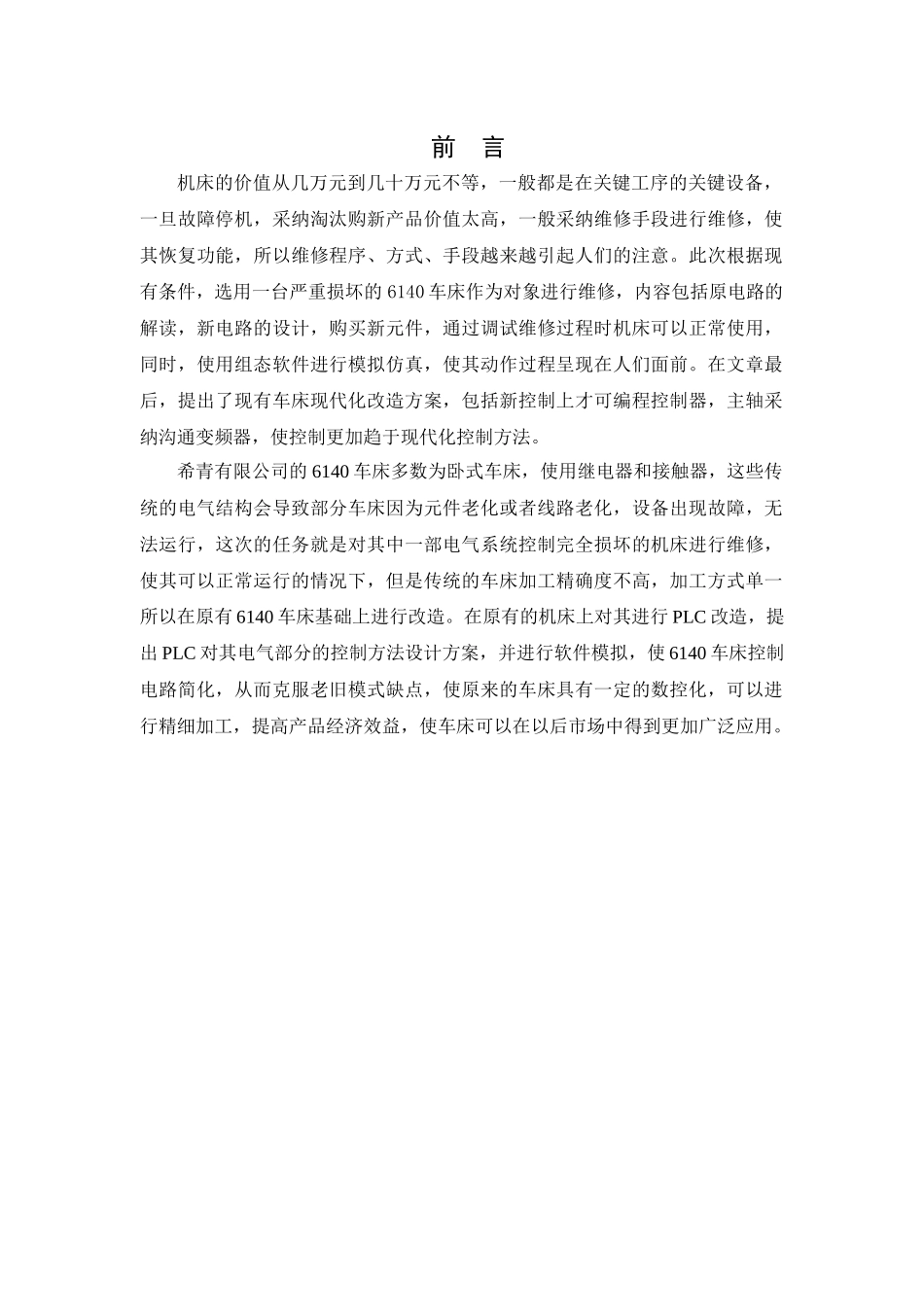

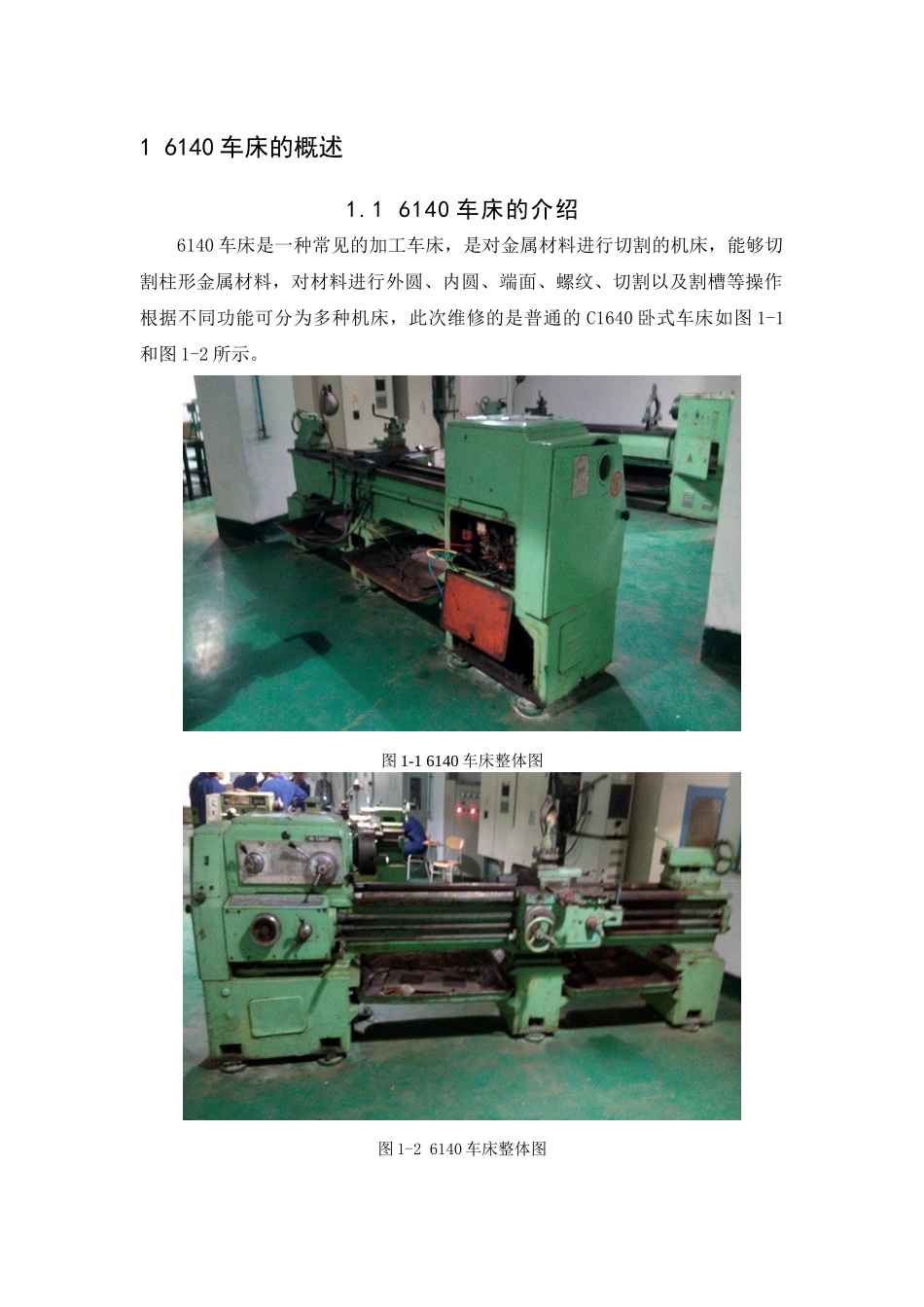

前 言机床的价值从几万元到几十万元不等，一般都是在关键工序的关键设备，一旦故障停机，采纳淘汰购新产品价值太高，一般采纳维修手段进行维修，使其恢复功能，所以维修程序、方式、手段越来越引起人们的注意。此次根据现有条件，选用一台严重损坏的 6140 车床作为对象进行维修，内容包括原电路的解读，新电路的设计，购买新元件，通过调试维修过程时机床可以正常使用，同时，使用组态软件进行模拟仿真，使其动作过程呈现在人们面前。在文章最后，提出了现有车床现代化改造方案，包括新控制上才可编程控制器，主轴采纳沟通变频器，使控制更加趋于现代化控制方法。希青有限公司的 6140 车床多数为卧式车床，使用继电器和接触器，这些传统的电气结构会导致部分车床因为元件老化或者线路老化，设备出现故障，无法运行，这次的任务就是对其中一部电气系统控制完全损坏的机床进行维修，使其可以正常运行的情况下，但是传统的车床加工精确度不高，加工方式单一所以在原有 6140 车床基础上进行改造。在原有的机床上对其进行 PLC 改造，提出 PLC 对其电气部分的控制方法设计方案，并进行软件模拟，使 6140 车床控制电路简化，从而克服老旧模式缺点，使原来的车床具有一定的数控化，可以进行精细加工，提高产品经济效益，使车床可以在以后市场中得到更加广泛应用。1 6140 车床的概述1.1 6140 车床的介绍6140 车床是一种常见的加工车床，是对金属材料进行切割的机床，能够切割柱形金属材料，对材料进行外圆、内圆、端面、螺纹、切割以及割槽等操作根据不同功能可分为多种机床，此次维修的是普通的 C1640 卧式车床如图 1-1和图 1-2 所示。图 1-1 6140 车床整体图图 1-2 6140 车床整体图6140 车床型号意义分别为：6 为组代号（落地及卧室车床组）；1 为系代号（卧式车床）；40 为主参数折算值。1.2 6140 车床的运动分析6140 车床的运动主要分为主轴电路的转动，进击运动，辅助运动三部分。1.2.1 主运动主轴主要是电机转动带动传送带，通过齿轮变速变化，使其获得动力：（1）电机采纳三相笼式异步电动机启动。（2）调速通过机械部分的变速箱实现。（3）启动方式为直接启动。1.2.2 进击运动进击运动是通过快速进击电机，辅助内部齿轮传递方式改变，使其可以实现 4 个方向上的快速移动：（1）电机采纳三相笼式异步电动机启动。（2）速度固定，方向通过操作杆摇动，改变内部齿轮咬合实现。（3）由点动开关来实现快速操作。...
