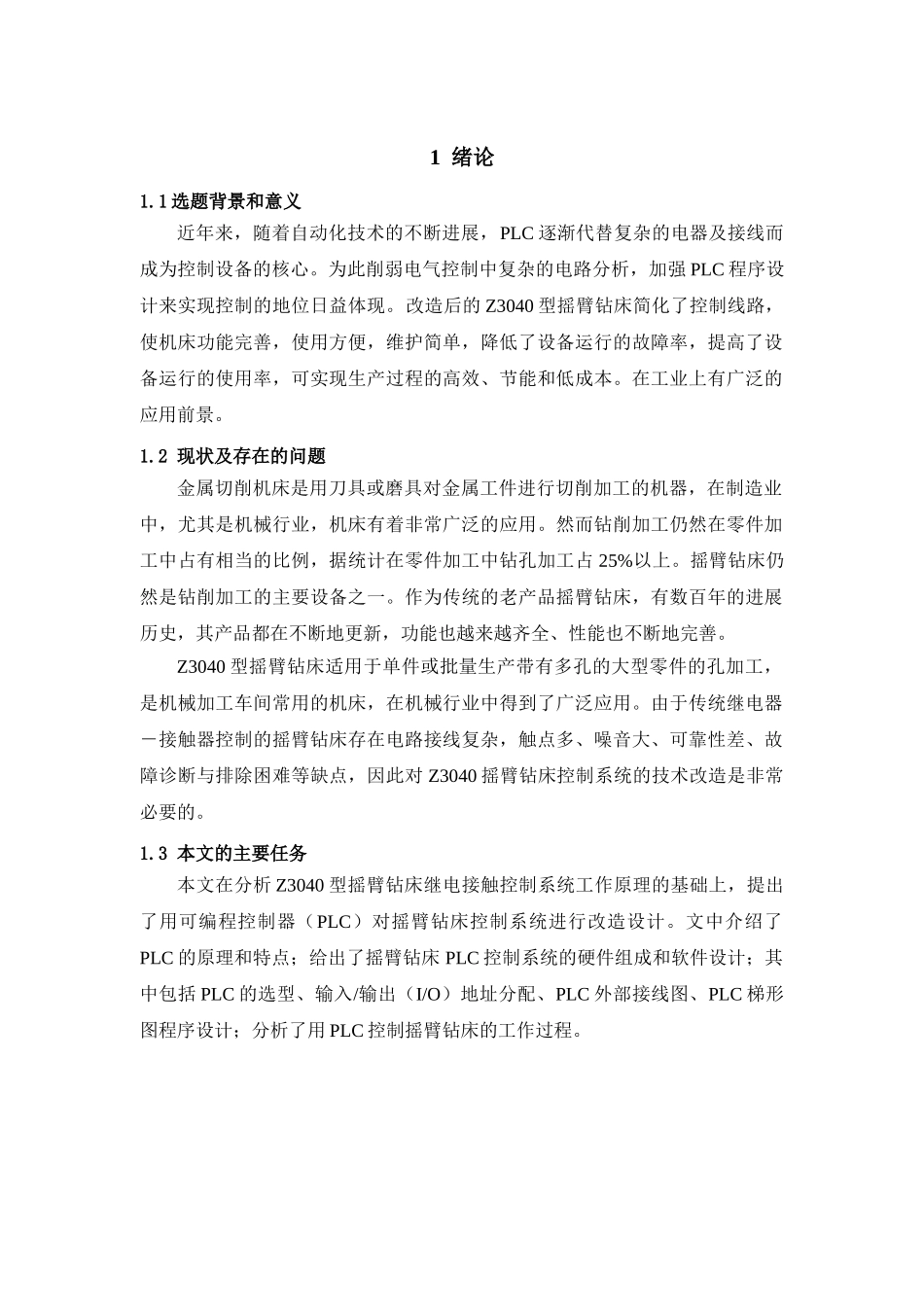

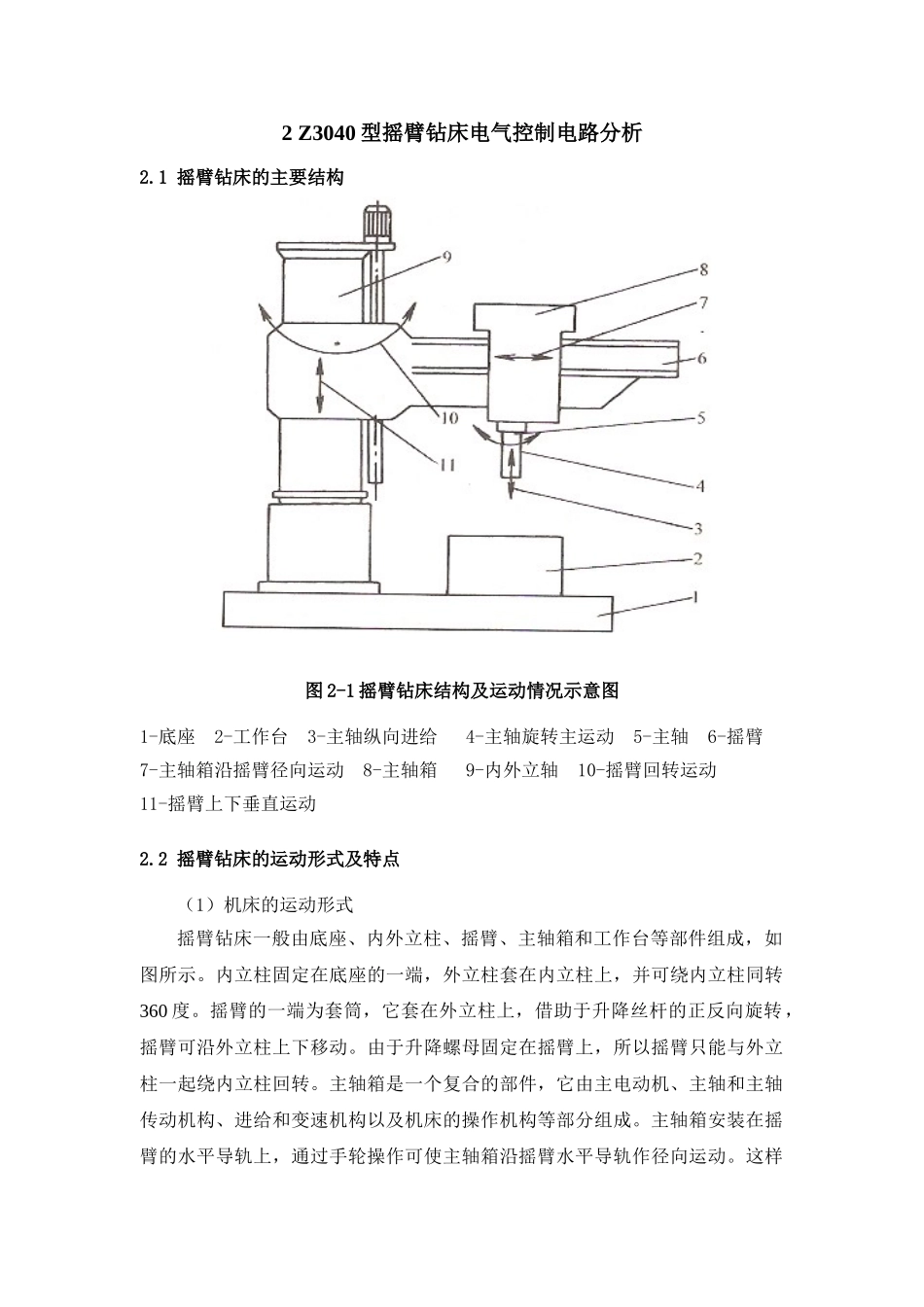

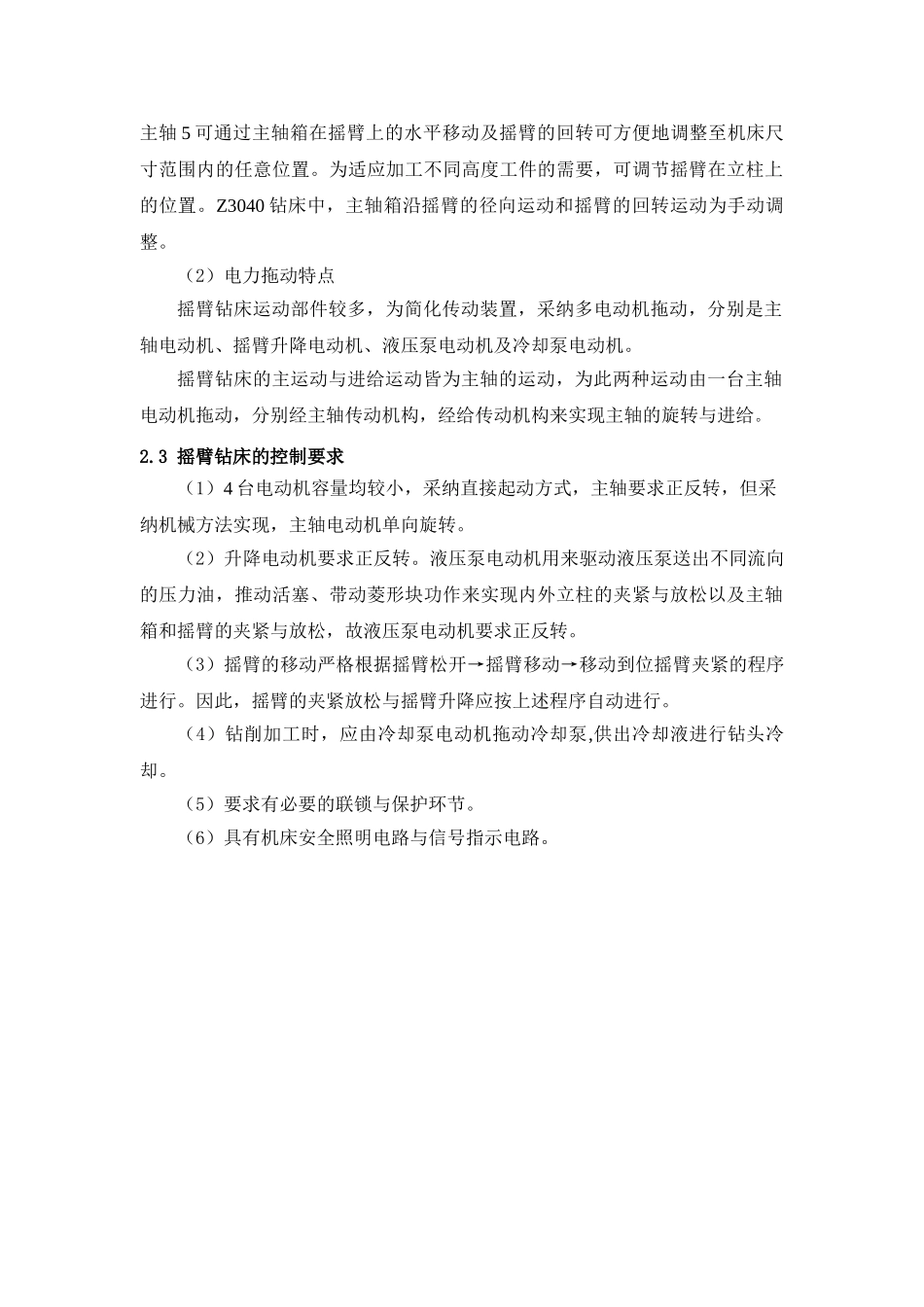

1 绪论1.1 选题背景和意义近年来，随着自动化技术的不断进展，PLC 逐渐代替复杂的电器及接线而成为控制设备的核心。为此削弱电气控制中复杂的电路分析，加强 PLC 程序设计来实现控制的地位日益体现。改造后的 Z3040 型摇臂钻床简化了控制线路，使机床功能完善，使用方便，维护简单，降低了设备运行的故障率，提高了设备运行的使用率，可实现生产过程的高效、节能和低成本。在工业上有广泛的应用前景。1.2 现状及存在的问题金属切削机床是用刀具或磨具对金属工件进行切削加工的机器，在制造业中，尤其是机械行业，机床有着非常广泛的应用。然而钻削加工仍然在零件加工中占有相当的比例，据统计在零件加工中钻孔加工占 25%以上。摇臂钻床仍然是钻削加工的主要设备之一。作为传统的老产品摇臂钻床，有数百年的进展历史，其产品都在不断地更新，功能也越来越齐全、性能也不断地完善。Z3040 型摇臂钻床适用于单件或批量生产带有多孔的大型零件的孔加工，是机械加工车间常用的机床，在机械行业中得到了广泛应用。由于传统继电器－接触器控制的摇臂钻床存在电路接线复杂，触点多、噪音大、可靠性差、故障诊断与排除困难等缺点，因此对 Z3040 摇臂钻床控制系统的技术改造是非常必要的。1.3 本文的主要任务本文在分析 Z3040 型摇臂钻床继电接触控制系统工作原理的基础上，提出了用可编程控制器（PLC）对摇臂钻床控制系统进行改造设计。文中介绍了PLC 的原理和特点；给出了摇臂钻床 PLC 控制系统的硬件组成和软件设计；其中包括 PLC 的选型、输入/输出（I/O）地址分配、PLC 外部接线图、PLC 梯形图程序设计；分析了用 PLC 控制摇臂钻床的工作过程。2 Z3040 型摇臂钻床电气控制电路分析2.1 摇臂钻床的主要结构图 2-1 摇臂钻床结构及运动情况示意图1-底座 2-工作台 3-主轴纵向进给 4-主轴旋转主运动 5-主轴 6-摇臂7-主轴箱沿摇臂径向运动 8-主轴箱 9-内外立轴 10-摇臂回转运动11-摇臂上下垂直运动2.2 摇臂钻床的运动形式及特点（1）机床的运动形式摇臂钻床一般由底座、内外立柱、摇臂、主轴箱和工作台等部件组成，如图所示。内立柱固定在底座的一端，外立柱套在内立柱上，并可绕内立柱同转360 度。摇臂的一端为套筒，它套在外立柱上，借助于升降丝杆的正反向旋转，摇臂可沿外立柱上下移动。由于升降螺母固定在摇臂上，所以摇臂只能与外立柱一起绕内立柱回转。主轴箱是一个复合的部件，它由主电动机、主轴和主轴传动机构...
