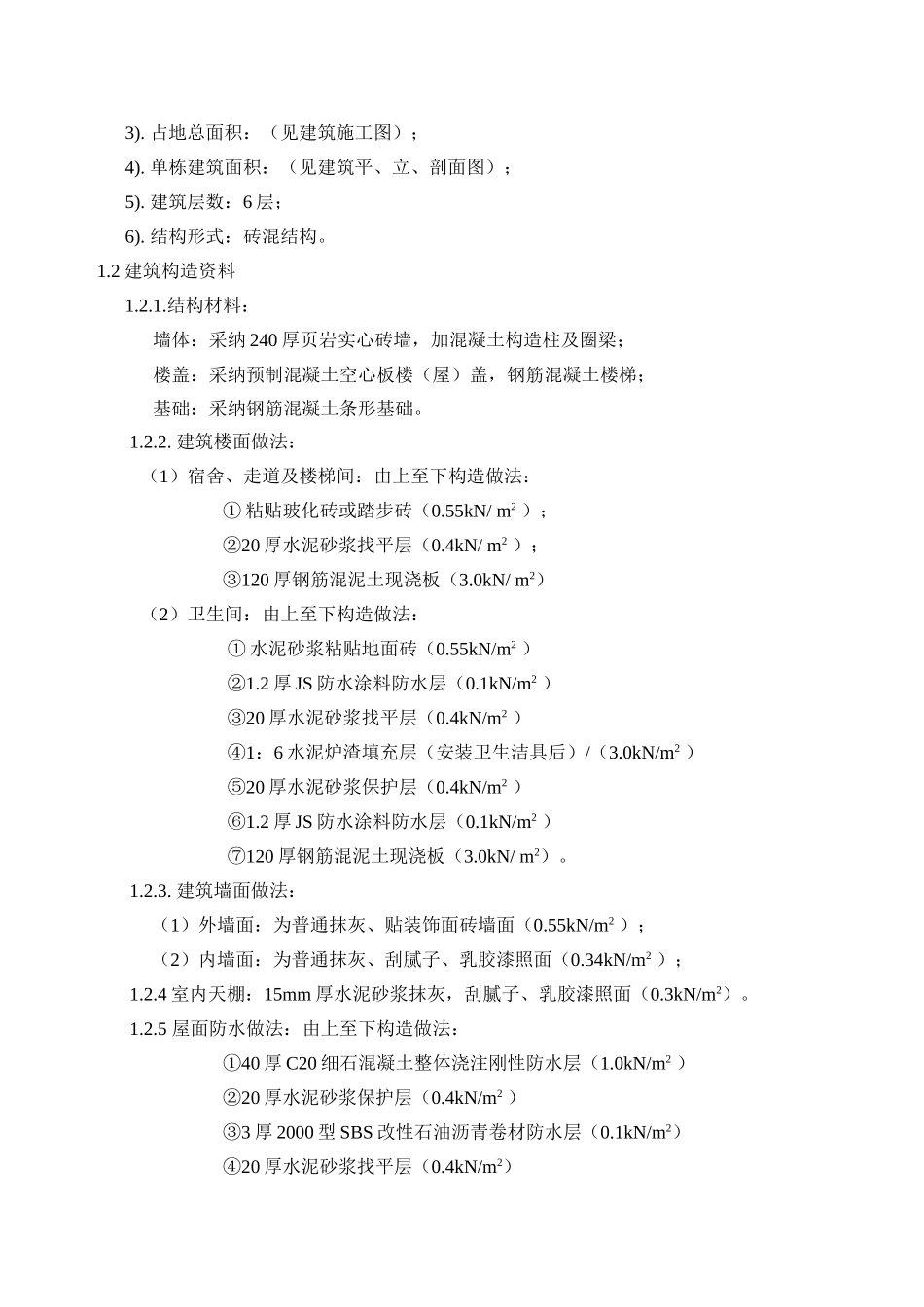

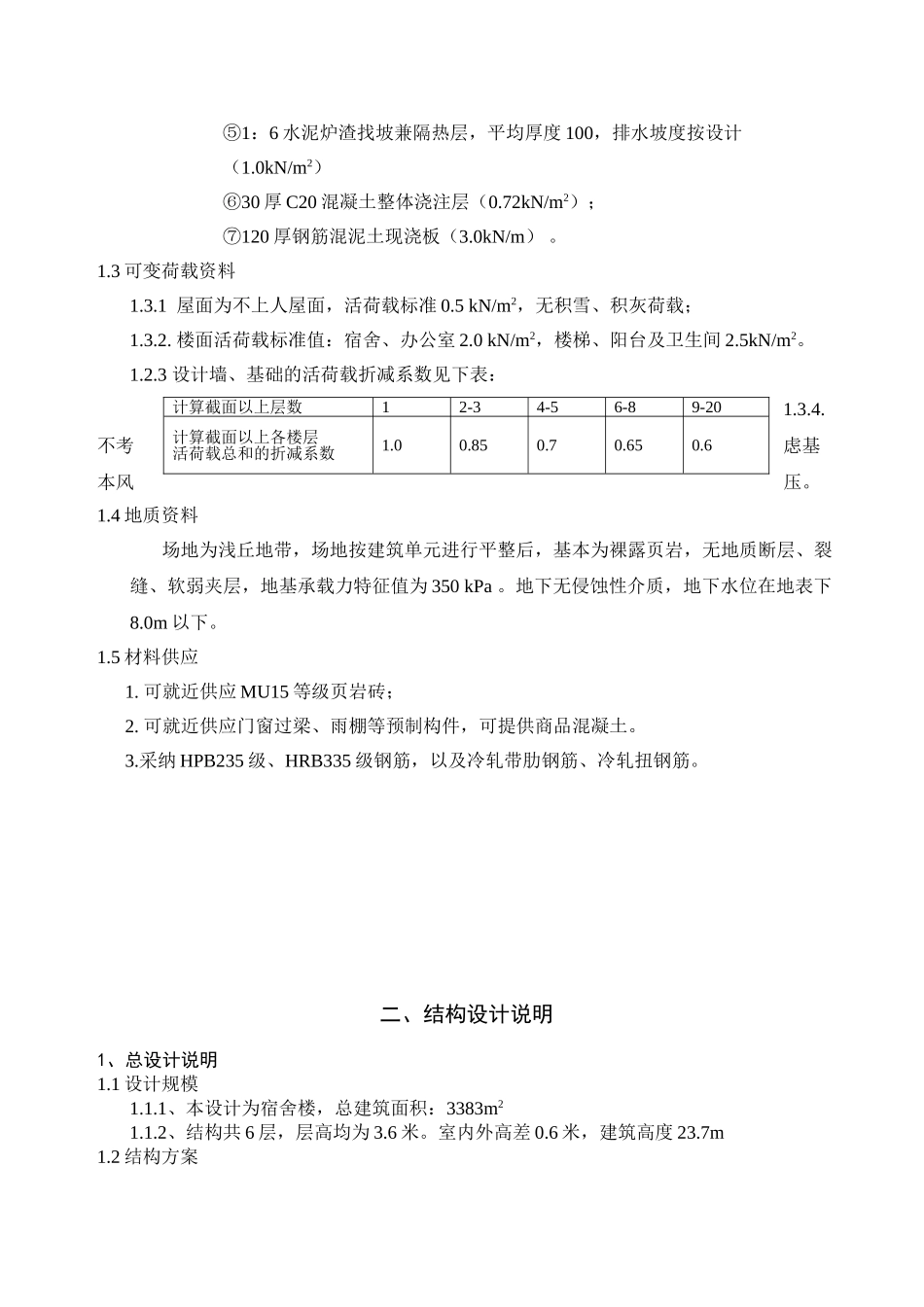

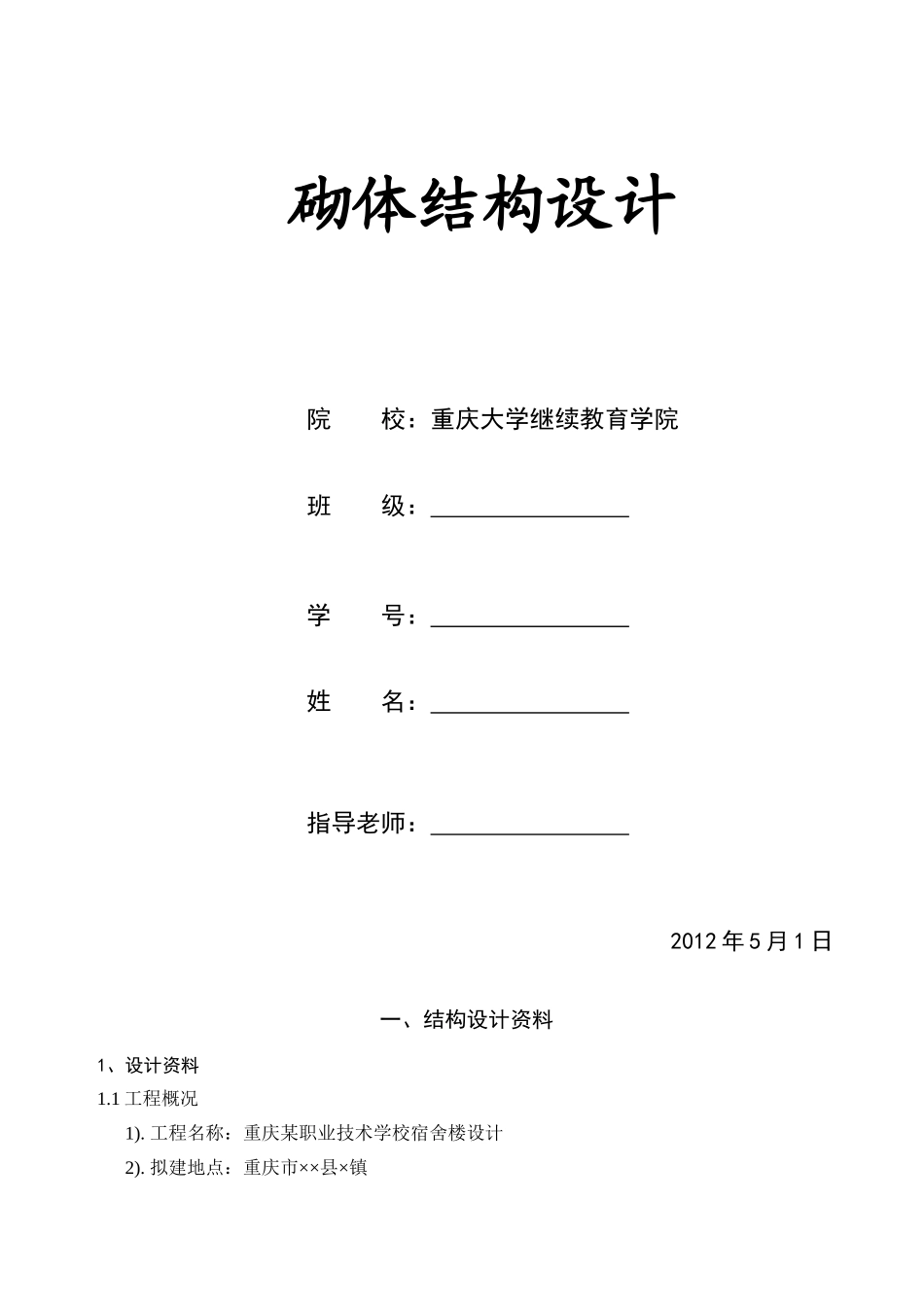

砌体结构设计院 校：重庆大学继续教育学院班 级： 学 号： 姓 名： 指导老师： 2012 年 5 月 1 日一、结构设计资料1、设计资料1.1 工程概况1). 工程名称：重庆某职业技术学校宿舍楼设计 2). 拟建地点：重庆市××县×镇3). 占地总面积：（见建筑施工图）；4). 单栋建筑面积：（见建筑平、立、剖面图）；5). 建筑层数：6 层； 6). 结构形式：砖混结构。1.2 建筑构造资料1.2.1.结构材料：墙体：采纳 240 厚页岩实心砖墙，加混凝土构造柱及圈梁；楼盖：采纳预制混凝土空心板楼（屋）盖，钢筋混凝土楼梯；基础：采纳钢筋混凝土条形基础。1.2.2. 建筑楼面做法： （1）宿舍、走道及楼梯间：由上至下构造做法：① 粘贴玻化砖或踏步砖（0.55kN/ m2 ）；②20 厚水泥砂浆找平层（0.4kN/ m2 ）；③120 厚钢筋混泥土现浇板（3.0kN/ m2）（2）卫生间：由上至下构造做法：① 水泥砂浆粘贴地面砖（0.55kN/m2 ）②1.2 厚 JS 防水涂料防水层（0.1kN/m2 ）③20 厚水泥砂浆找平层（0.4kN/m2 ）④1：6 水泥炉渣填充层（安装卫生洁具后）/（3.0kN/m2 ）⑤20 厚水泥砂浆保护层（0.4kN/m2 ）⑥1.2 厚 JS 防水涂料防水层（0.1kN/m2 ）⑦120 厚钢筋混泥土现浇板（3.0kN/ m2）。1.2.3. 建筑墙面做法：（1）外墙面：为普通抹灰、贴装饰面砖墙面（0.55kN/m2 ）；（2）内墙面：为普通抹灰、刮腻子、乳胶漆照面（0.34kN/m2 ）；1.2.4 室内天棚：15mm 厚水泥砂浆抹灰，刮腻子、乳胶漆照面（0.3kN/m2）。1.2.5 屋面防水做法：由上至下构造做法：①40 厚 C20 细石混凝土整体浇注刚性防水层（1.0kN/m2 ）②20 厚水泥砂浆保护层（0.4kN/m2 ）③3 厚 2000 型 SBS 改性石油沥青卷材防水层（0.1kN/m2）④20 厚水泥砂浆找平层（0.4kN/m2）⑤1：6 水泥炉渣找坡兼隔热层，平均厚度 100，排水坡度按设计（1.0kN/m2）⑥30 厚 C20 混凝土整体浇注层（0.72kN/m2）；⑦120 厚钢筋混泥土现浇板（3.0kN/m） 。1.3 可变荷载资料1.3.1 屋面为不上人屋面，活荷载标准 0.5 kN/m2，无积雪、积灰荷载；1.3.2. 楼面活荷载标准值：宿舍、办公室 2.0 kN/m2，楼梯、阳台及卫生间 2.5kN/m2。1.2.3 设计墙、基础的活荷载折减系数见下表：1.3.4.不考虑基本风压。1.4 地质资料场地为浅丘地带，场地按建筑单元进行平整后，基本为裸露页岩，无地质断层、裂缝、软弱夹层，地基承载力特征值为 350 kPa 。地下无侵蚀性介...
