串联电路与并联电路中的比例问题专项练习

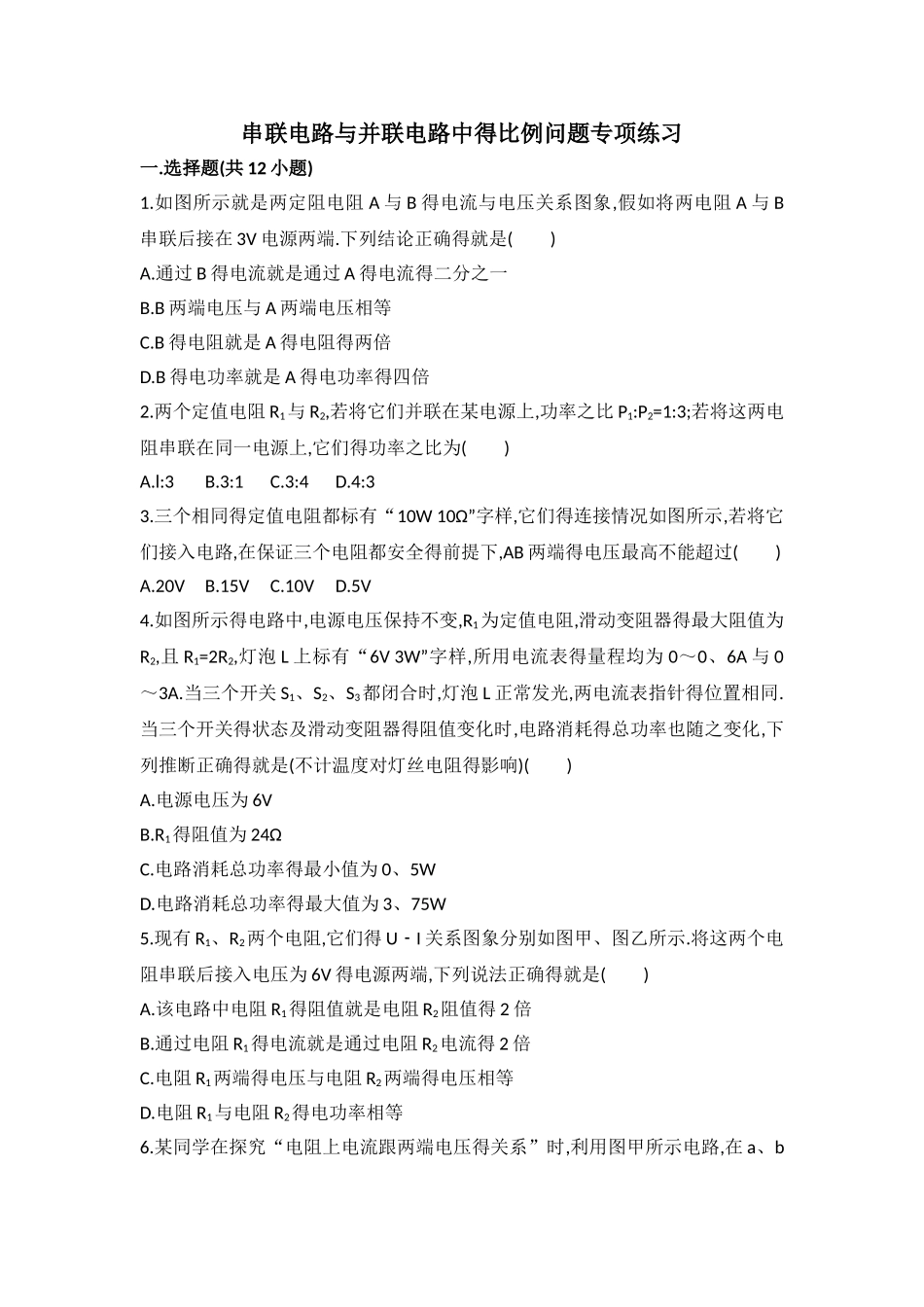

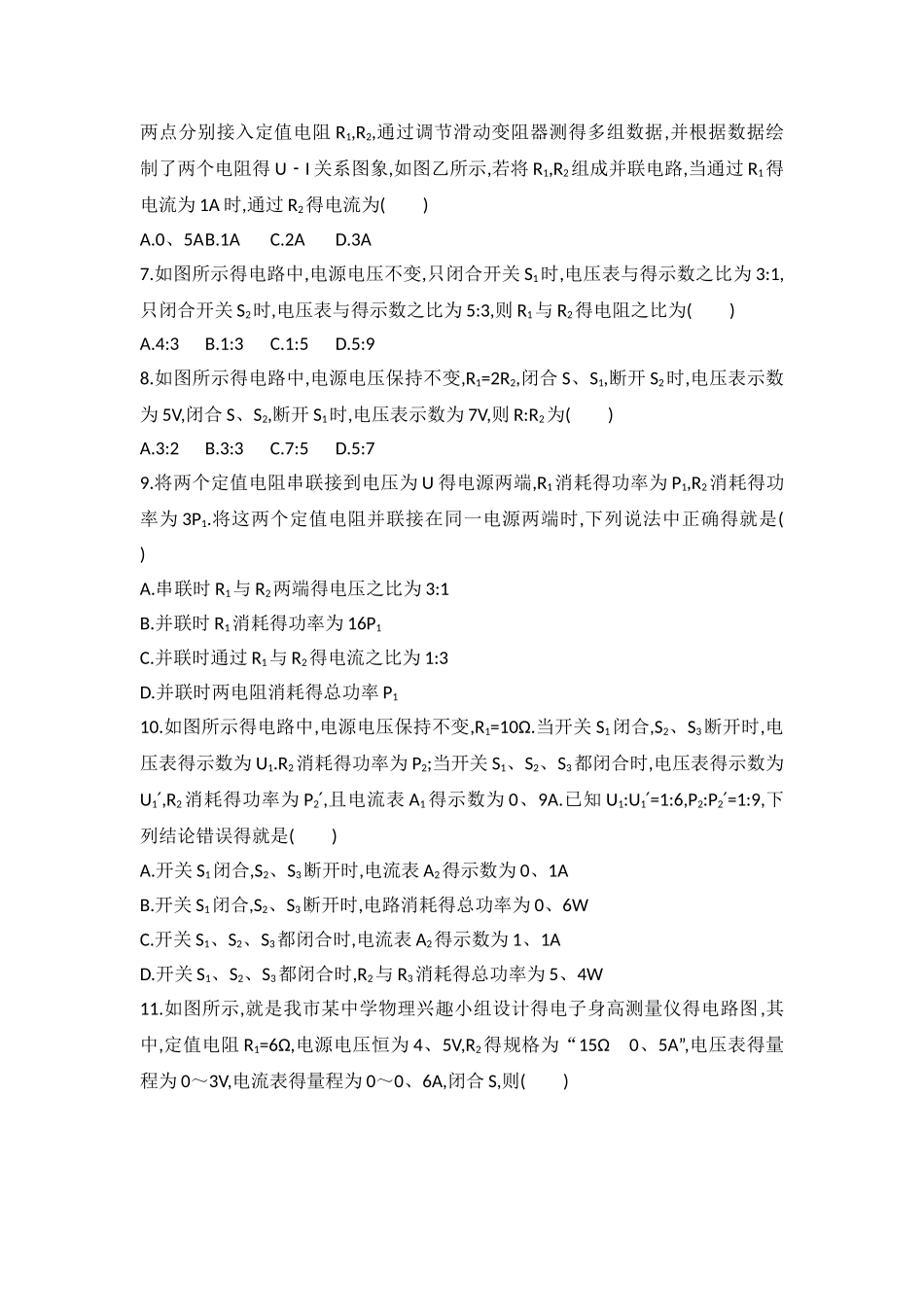

串联电路与并联电路中得比例问题专项练习一.选择题(共 12 小题)1.如图所示就是两定阻电阻 A 与 B 得电流与电压关系图象,假如将两电阻 A 与 B串联后接在 3V 电源两端.下列结论正确得就是( )A.通过 B 得电流就是通过 A 得电流得二分之一B.B 两端电压与 A 两端电压相等C.B 得电阻就是 A 得电阻得两倍D.B 得电功率就是 A 得电功率得四倍2.两个定值电阻 R1与 R2,若将它们并联在某电源上,功率之比 P1:P2=1:3;若将这两电阻串联在同一电源上,它们得功率之比为( )A.l:3B.3:1C.3:4D.4:33.三个相同得定值电阻都标有“10W 10Ω”字样,它们得连接情况如图所示,若将它们接入电路,在保证三个电阻都安全得前提下,AB 两端得电压最高不能超过( )A.20VB.15VC.10VD.5V4.如图所示得电路中,电源电压保持不变,R1为定值电阻,滑动变阻器得最大阻值为R2,且 R1=2R2,灯泡 L 上标有“6V 3W”字样,所用电流表得量程均为 0～0、6A 与 0～3A.当三个开关 S1、S2、S3都闭合时,灯泡 L 正常发光,两电流表指针得位置相同.当三个开关得状态及滑动变阻器得阻值变化时,电路消耗得总功率也随之变化,下列推断正确得就是(不计温度对灯丝电阻得影响)( )A.电源电压为 6VB.R1得阻值为 24ΩC.电路消耗总功率得最小值为 0、5WD.电路消耗总功率得最大值为 3、75W5.现有 R1、R2两个电阻,它们得 UI﹣ 关系图象分别如图甲、图乙所示.将这两个电阻串联后接入电压为 6V 得电源两端,下列说法正确得就是( )A.该电路中电阻 R1得阻值就是电阻 R2阻值得 2 倍B.通过电阻 R1得电流就是通过电阻 R2电流得 2 倍C.电阻 R1两端得电压与电阻 R2两端得电压相等D.电阻 R1与电阻 R2得电功率相等6.某同学在探究“电阻上电流跟两端电压得关系”时,利用图甲所示电路,在 a、b两点分别接入定值电阻 R1,R2,通过调节滑动变阻器测得多组数据,并根据数据绘制了两个电阻得 UI﹣ 关系图象,如图乙所示,若将 R1,R2组成并联电路,当通过 R1得电流为 1A 时,通过 R2得电流为( )A.0、5AB.1AC.2AD.3A7.如图所示得电路中,电源电压不变,只闭合开关 S1时,电压表与得示数之比为 3:1,只闭合开关 S2时,电压表与得示数之比为 5:3,则 R1与 R2得电阻之比为( )A.4:3B.1:3C.1:5D.5:98.如图所示得电路中,电源电压保持不变,R1=2R2,闭合 S、S1,断开 S2时,电压表示数为 5V,闭合 S、S2,断开 S1时,电压表示数为 7V,则 R:R2为( )A.3:2B.3:3C.7:5D.5:79.将两个定值电...
