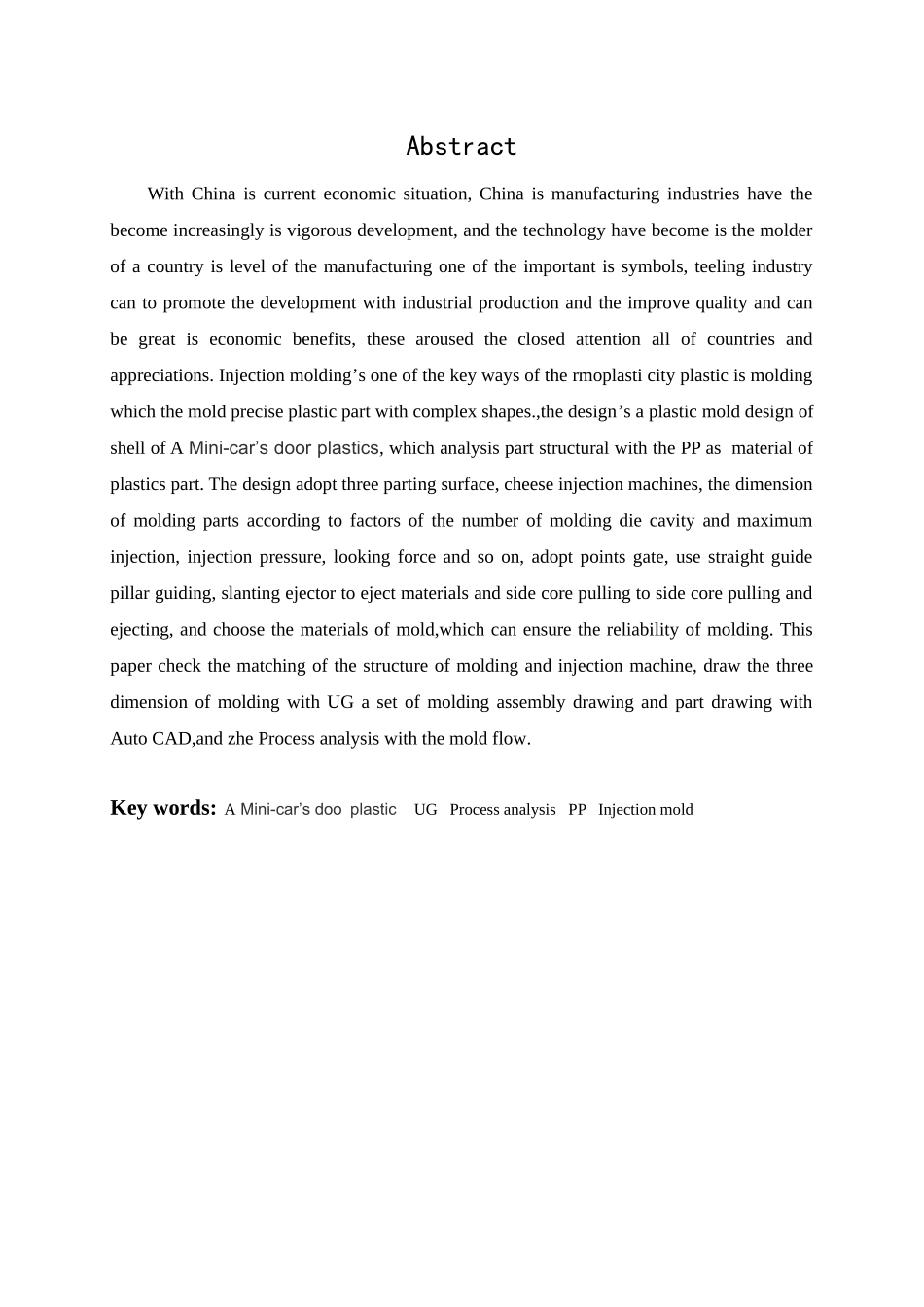

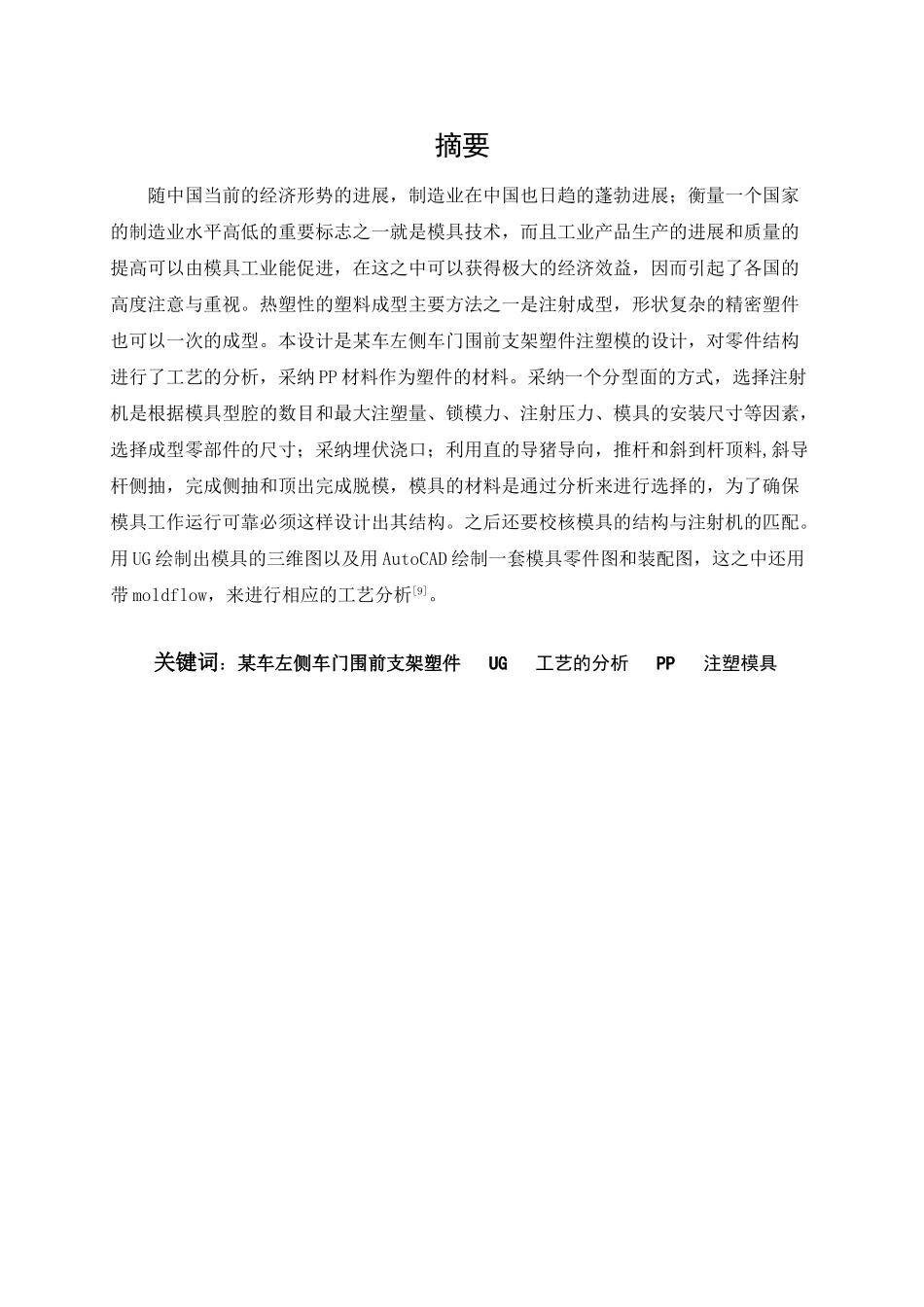

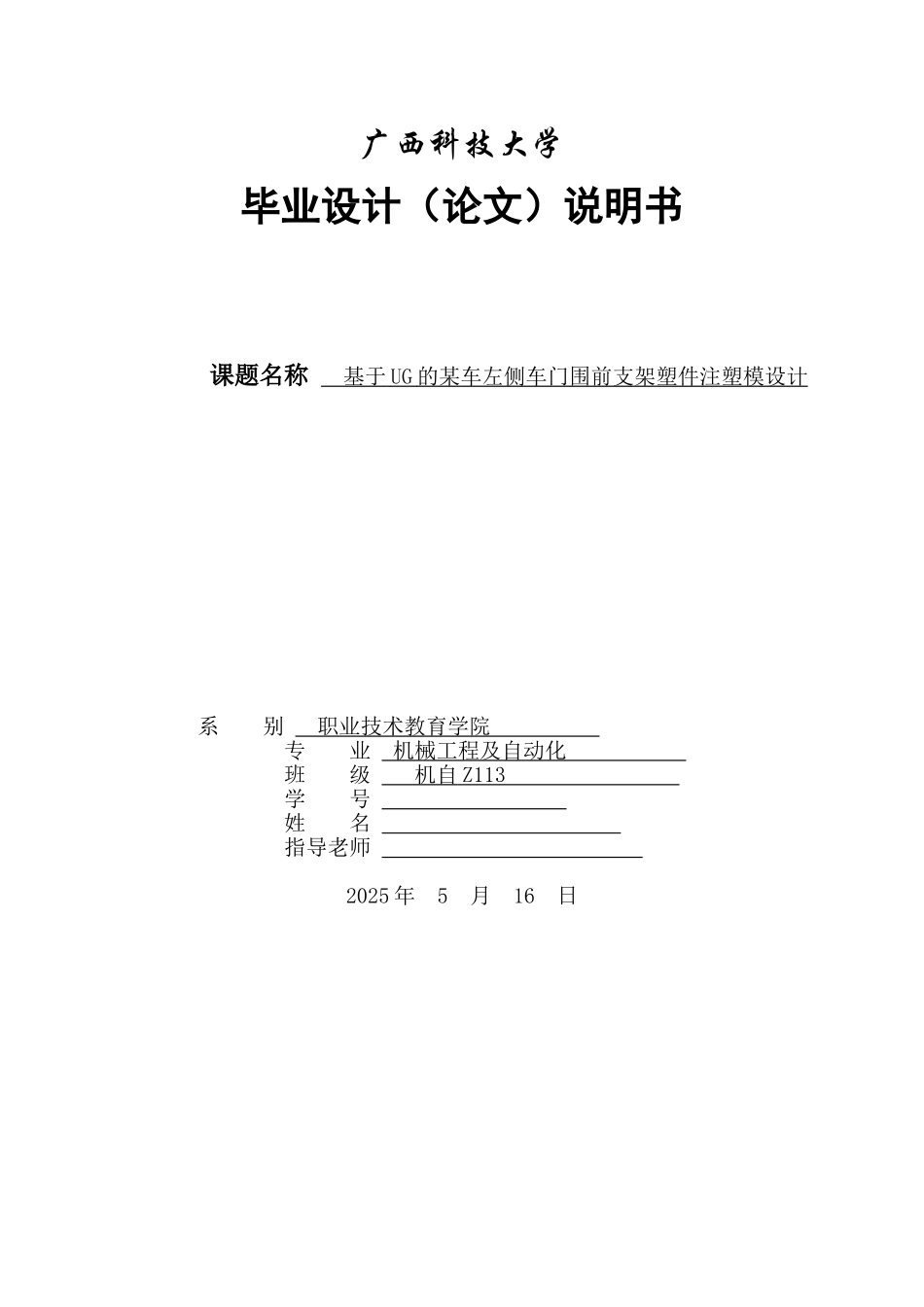

广西科技大学毕业设计（论文）说明书课题名称 基于 UG 的某车左侧车门围前支架塑件注塑模设计 系 别 职业技术教育学院 专 业 机械工程及自动化 班 级 机自 Z113 学 号 姓 名 指导老师 2025 年 5 月 16 日摘要随中国当前的经济形势的进展，制造业在中国也日趋的蓬勃进展；衡量一个国家的制造业水平高低的重要标志之一就是模具技术，而且工业产品生产的进展和质量的提高可以由模具工业能促进，在这之中可以获得极大的经济效益，因而引起了各国的高度注意与重视。热塑性的塑料成型主要方法之一是注射成型，形状复杂的精密塑件也可以一次的成型。本设计是某车左侧车门围前支架塑件注塑模的设计，对零件结构进行了工艺的分析，采纳 PP 材料作为塑件的材料。采纳一个分型面的方式，选择注射机是根据模具型腔的数目和最大注塑量、锁模力、注射压力、模具的安装尺寸等因素，选择成型零部件的尺寸；采纳埋伏浇口；利用直的导猪导向，推杆和斜到杆顶料,斜导杆侧抽，完成侧抽和顶出完成脱模，模具的材料是通过分析来进行选择的，为了确保模具工作运行可靠必须这样设计出其结构。之后还要校核模具的结构与注射机的匹配。用 UG 绘制出模具的三维图以及用 AutoCAD 绘制一套模具零件图和装配图，这之中还用带 moldflow，来进行相应的工艺分析[9]。关键词：某车左侧车门围前支架塑件 UG 工艺的分析 PP 注塑模具AbstractWith China is current economic situation, China is manufacturing industries have the become increasingly is vigorous development, and the technology have become is the molder of a country is level of the manufacturing one of the important is symbols, teeling industry can to promote the development with industrial production and the improve quality and can be great is economic benefits, these aroused the closed attention all of countries and appreciations. Injection molding’s one of the key ways of the rmoplasti city plastic is molding which the mold precise plastic part with complex shapes.,the design’s a plastic mold design of shell of A Mini-car’s door plastics, which analysis part structural with the PP as material ...
