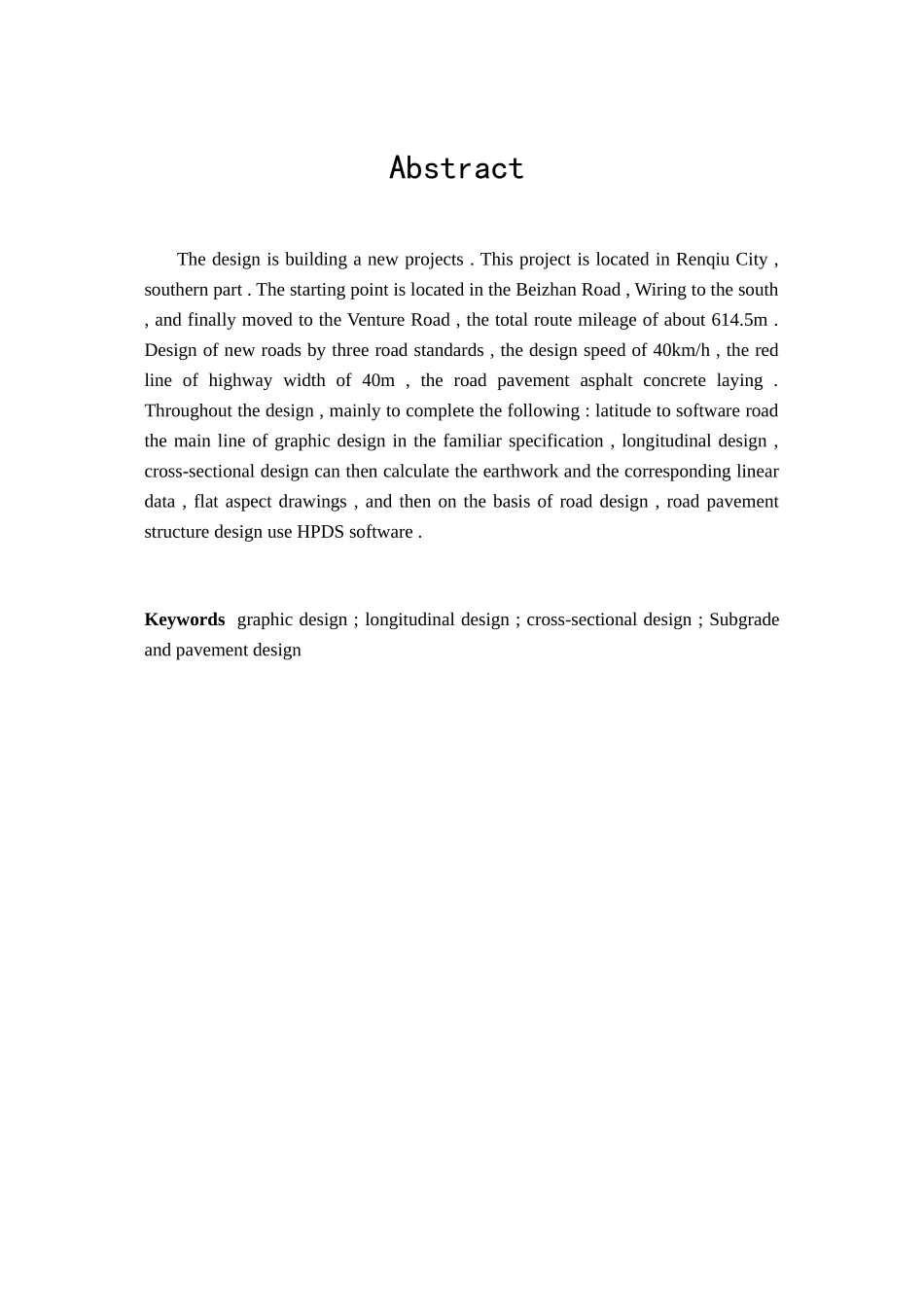

学 号 ： 202513040412HEBEI UNITED UNIVERSITY毕 业 设 计 说 明 书GRADUATE DESIGN设 计 题 目 ： 任 丘 市 文 化 道 南 延 新 建 道 路施 工 图 设 计学 生 姓 名 ： 专 业 班 级 ： 学 院 ： 建 筑 工 程 学 院指 导 老 师 ： 2025 年 5 月 31 日摘 要本 设 计 时 任 丘 市 文 化 道 南 延 新 建 工 程 ， 本项 目 位 于 任 丘 市 南 部 ， 总 体 为 南 北 走 向 。 起点 为 北 站 路 ， 向 南 布 线 ， 终 点 为 创 业 路 ， 路线 总 里 程 为 614.5m 。 新 建 道 路 按 二 级 公 路 标 准设 计 ， 设 计 时 速 为 40km/h ， 建 筑 红 线 宽 40m ， 路面 使 用 沥 青 混 凝 土 铺 设 。 在 整 个 设 计 工 作 中 ，主 要 完 成 如 下 工 作 ： 在 熟 悉 法 律 规 范 的 情 况下 采 纳 纬 地 软 件 进 行 道 路 主 线 平 面 设 计 、 纵断 面 设 计 、 横 断 面 设 计 然 后 可 以 计 算 出 土 石方 量 以 及 相 应 的 线 形 的 数 据 、 平 纵 横 图 纸 等 ，然 后 在 路 线 设 计 的 基 础 上 运 用 HPDS 软 件 进 行 道路 路 面 结 构 设 计 。关 键 词 平 面 设 计 ； 纵 断 面 设 计 ； 横 断 面 设 计；路 基 路 面 设 计AbstractThe design is building a new projects . This project is located in Renqiu City , southern part . The starting point is located in the Beizhan Road , Wiring to the south , and finally moved to the Venture Road , the total route mileage of about 614.5m . Design of new roads by three road standards , the design speed of 40km/h , the red line of highway width of 40m , the road pavement asphalt concrete laying . Throughout the design , mainly to complete the following : latitude to software road the main line of graphic design in the familiar specification , longitudinal design , cross-sectional design can then calculate the...
